Manuale uso e manutenzione CSW 1300 B (istruzioni originali)
pag. 13
CAPITOLO 8 – DESCRIZIONE DELLA MACCHINA
u PROTEZIONI DI SICUREZZA:

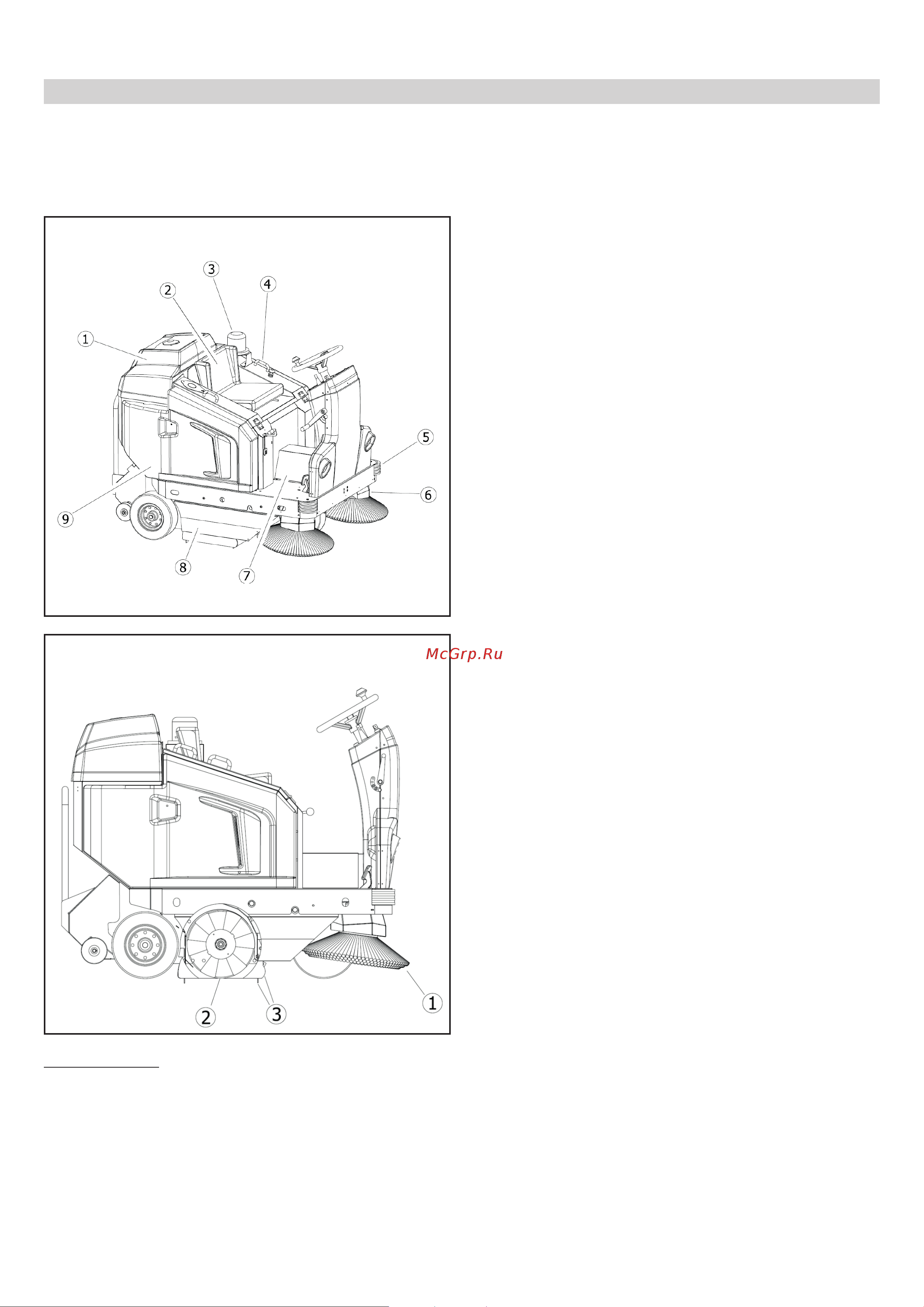

Come illustrato in Fig. 4 è possibile vedere le protezioni di sicurezza che devono essere accuratamente mon-
tate ed integre. Non è possibile usare la macchina con una o più protezioni mancanti o danneggiate.
1) Carter chiusura vano ltro
2) Micron di sicurezza uomo presente (sotto sedile)
3) Flash lampeggiante
4) Cofano motore
5) Disco paracolpi
6) Carter spazzola laterale
7) Carter motore trazione
8) Fiancata protezione spazzola centrale
9) Fiancata DX e SX
u SPAZZOLA LATERALE:
La spazzola laterale, Part. 1 Fig. 5, funge da convo-
gliatore della polvere e dei detriti e serve esclusiva-
mente per la pulizia di bordi, angoli, proli, dopo la
pulizia dei quali deve essere disinserita (alzata) per
evitare di sollevare inutile polvere e perché, l’eetto
pulito della spazzola laterale è minore di quello otte-
nuto con la spazzola centrale.
u SPAZZOLA CENTRALE:
La spazzola centrale Part. 2 Fig. 5 è l’organo prin-
cipale della macchina, che permette il caricamento
della polvere e dei detriti nel cassetto di raccolta;
può essere richiesta in diverse durezze e natura delle
setole, a seconda del tipo di materiale da raccogliere
o della pavimentazione; è regolabile in altezza quan-
do si consuma (Ú vedi Capitolo 13)
IMPORTANTE: non raccogliere corde, li, regge per imballaggi, bastoni, ecc. lunghi più di 25 cm per-
ché si potrebbero avvolgere alla spazzola centrale e laterale, quindi danneggiarla.
Fig. 4
Fig. 5
