Instructions and operating manual sweeper CSW 1300 B (translated from original instructions)
pag. 39

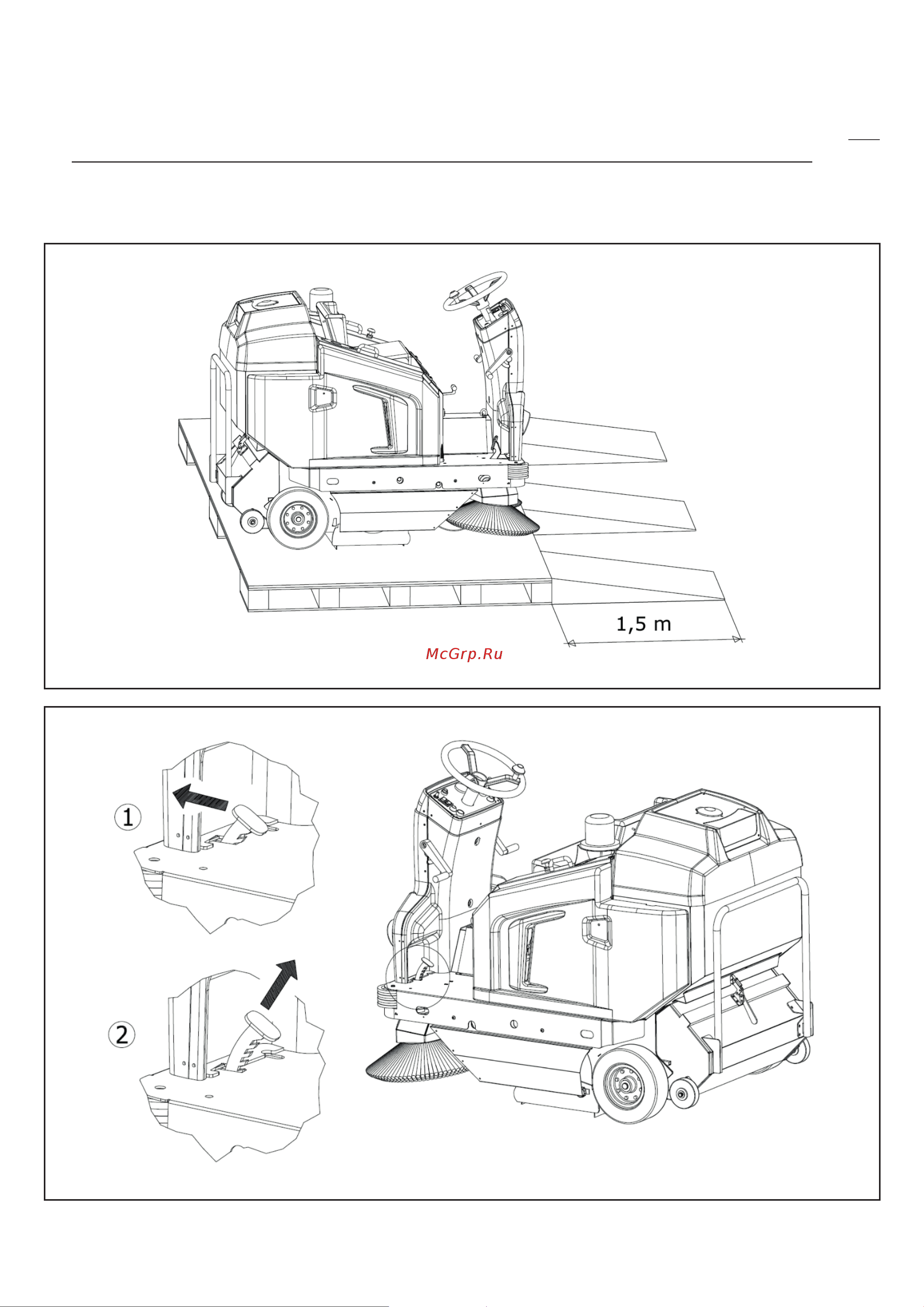

2. Retrieve the relative ramps for the pallet and put them in position, screwing them on with the supplied
screws, as shown in Fig. 2; remove the pieces of wood that surround the wheels and disengage the parking
brake Fig. 3, pressing it to release the brake lever. It is now possible to push the machine onto the slide (this
must be carried out when no one is stationed in front of the machine and on a spacious at surface).
At the end of the unpacking operation, take o and store the hooks (eye bolts), and install the right and left
side brooms, as shown in paragraph “side broom replacement” (Ú see Chapter 13).
Fig. 2
Fig. 3
