Manuale uso e manutenzione CSW 1300 B (istruzioni originali)
pag. 24
SOSTITUZIONI
u SOSTITUZIONE SPAZZOLA CENTRALE:
(operazione da eseguirsi muniti di guanti, mascherina per proteggere le vie respiratorie, chiavi da 10/17 mm
a motore spento)
1. Smontare la lamiera sinistra (relativamente al posto di guida) Part. 1 (SX) Fig. 17, semplicemente
sollevandola rimuovendola dagli incastri a baionetta.
2. Svitare le due viti di ssaggio del semibraccio Part. 3 Fig. 17;
3. Svitare le tre viti che circondando il carter laterale Part. 2-4-5 Fig. 17.
4. Slare la spazzola centrale Part. 6 Fig. 17 e procedere alla sostituzione, facendo attenzione al verso
delle setole della spazzola che devono essere orientate come in Figura 17.
5. Per ultimare il montaggio ripetere le operazioni in senso inverso.
6. Eettuare la regolazione dell’altezza della spazzola nuova (vedi paragrafo “Regolazione Spazzola
Centrale”)

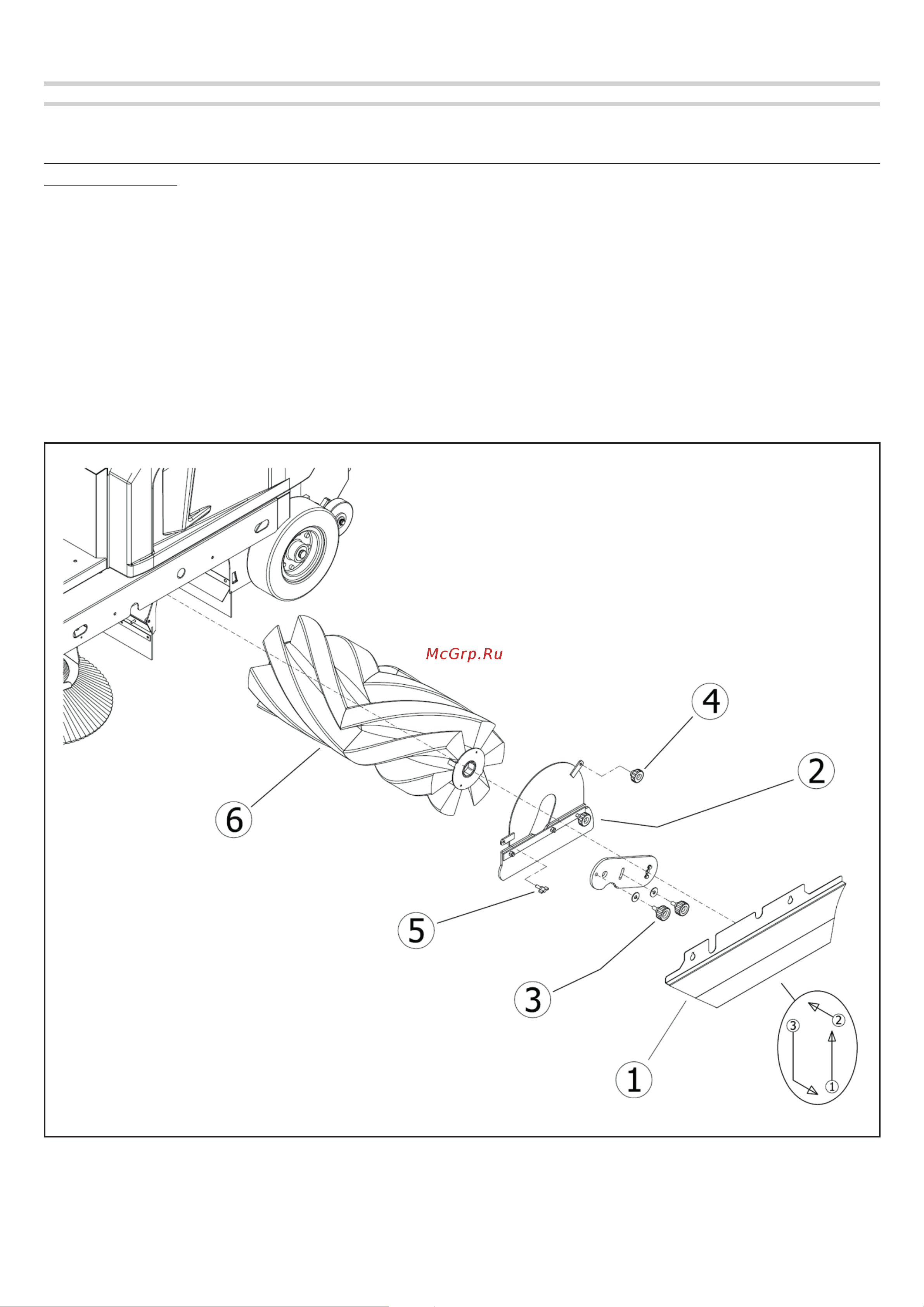

Fig. 17
