Manuale uso e manutenzione CSW 1300 B (istruzioni originali)
pag. 23
REGOLAZIONI
u REGOLAZIONE SPAZZOLA CENTRALE:
Riscontrando che la macchina non pulisce più per-
fettamente o tralascia sporco, occorrerà eettuare
una registrazione, abbassandola in questo modo:
Posizionare la leva ragurata nella Fig. 10 in
posizione tale che la spazzola centrale sia alzata.
Allentare la vite del registro Part. 1 Fig. 15.
Abbassare il registro di 4/5 mm o della misura
desiderata.
Bloccare il registro stringendo la vite.
Posizionare la leva ragurata nella Fig. 10
sopra il registro Part. 1 Fig. 15.
È possibile registrare la spazzola centrale no
a quando il registro Part. 1 Fig. 15 arriva a ne
corsa; a questo punto la spazzola va sostituita.
IMPORTANTE: per assicurarsi che la spazzola cen-
trale sia correttamente registrata occorre misura-
re la sua “Traccia” come segue:
Dopo aver fatto le regolazioni mettere in
moto la macchina e, senza avanzare ne retro-
cedere, lasciarla ferma nello stesso punto per
almeno 10/15 sec. con la spazzola centrale
abbassata
Spegnere il motore, sollevare la spazzola cen-
trale e far avanzare manualmente la macchina,
no a che sul pavimento sarà visibile la traccia
che ha lasciato la spazzola centrale nella rota-
zione, come mostrato in Fig. 16.
IMPORTANTE: la misura in larghezza della traccia
non deve essere inferiore a 4 cm.
u REGOLAZIONE SPAZZOLA LATERALE:
Riscontrando che la spazzola laterale non riesce più a convogliare lo sporco verso la spazzola centrale, è
necessario provvedere alla regolazione dell’altezza nel seguente modo:
Mantenendo la spazzola laterale sollevata svitare la brugola interna ad uno dei fori di regolazione Part. 2
Fig. 9 e posizionarla nel foro sottostante.
u CASSETTO DI RACCOLTA:
Ogni 50/60 ore di lavoro o quando necessita, lavare il cassetto di raccolta Part. 1 Fig. 6 ed i nr. 3 contenitori
di plastica con acqua calda ed eventualmente con comune detersivo per ovviare ad eventuali formazione
batteriche (munirsi di guanti di gomma).
NORMA GENERALE: Per un buon funzionamento e durata della macchina tenete pulito sia la carrozzeria
esterna, che l’interno della macchina, sotto i cofani soando con aria compressa (operazione da eseguire a
motore spento e freddo).

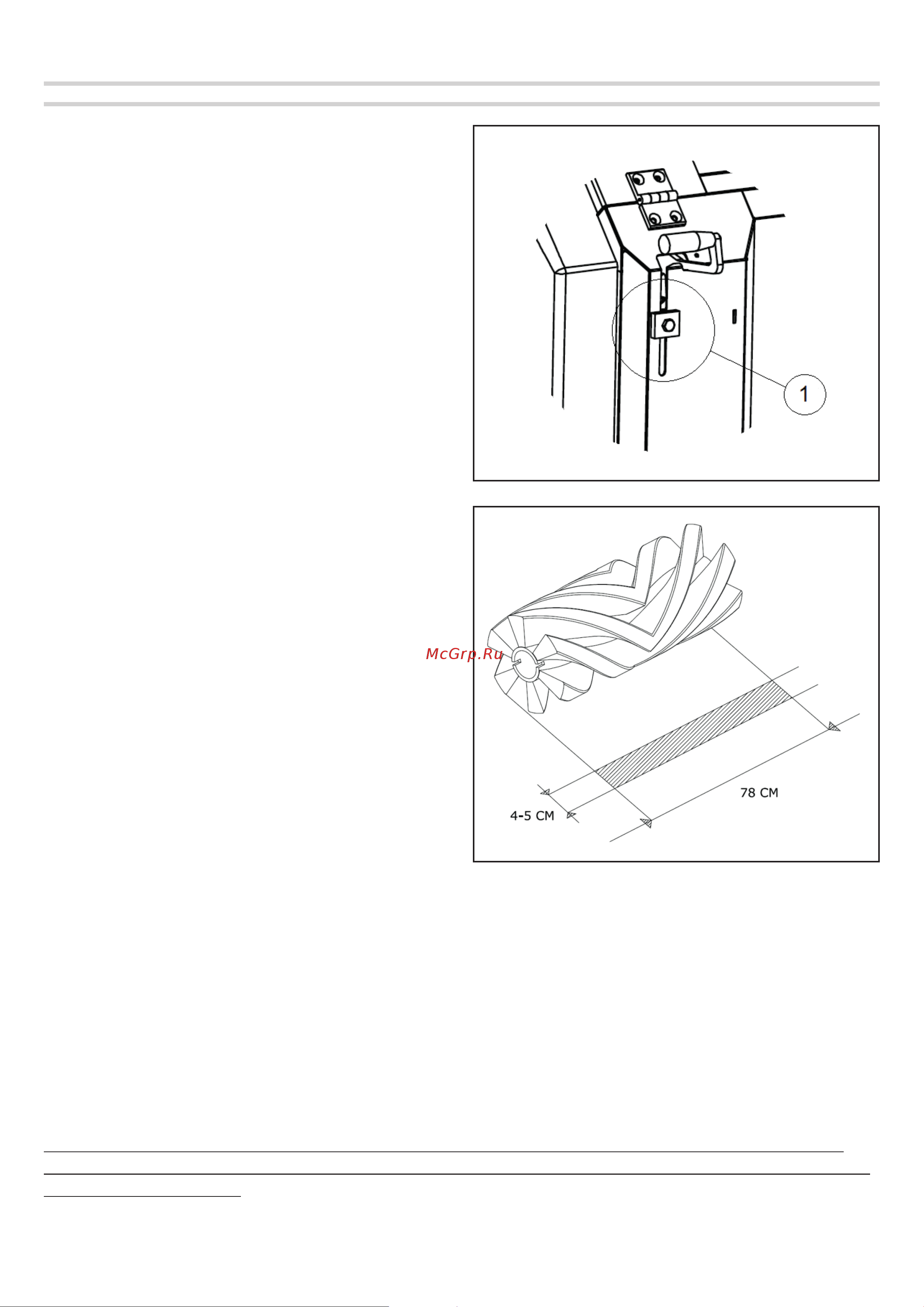

Fig. 15
Fig. 16
