Руководство по эксплуатации и техобслуживанию CSW 1300 B (перевод оригинальных инструкций)
стр. 77
ОПИСАНИЕ РУЧНЫХ КОМАНД
u ПЕДАЛЬ ПОДЪЕМА ЗАСЛОНКИ:
Подъем заслонки, дет. 2, рис. 7, после нажатия педали позволяет поднять переднюю прокладку, дет.
3, рис. 5, и обеспечить сбор крупных предметов. Подходит для листьев, сигаретных пачек и проч.
u ПЕДАЛЬ ВКЛЮЧЕНИЯ ТОРМОЗА:
При нажатии на эту педаль, дет. 1, рис. 7, машина замедляет движение и останавливается (до отпуска
педали)
u СТОЯНОЧНЫЙ ТОРМОЗ:
Если требуется оставить машину в стояночном положении (Parking), нужно выполнить следующее: ле-
вой ногой нажать до упора на педаль тормоза и слегка отвести ногу на себя для ее блокировки. Чтобы
снять стояночный тормоз, достаточно еще раз нажать на педаль, дет. 1, рис. 8.

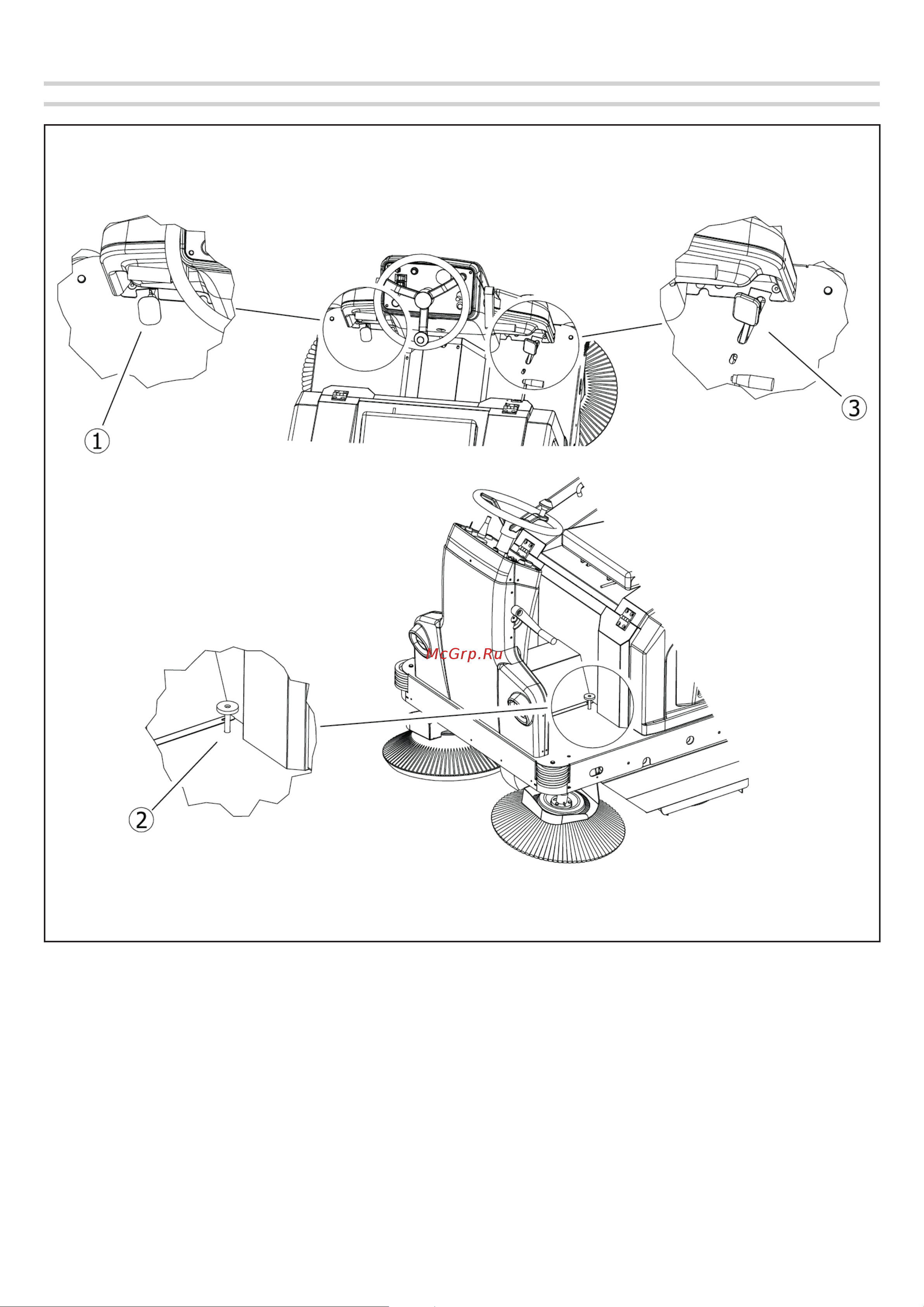

Рис. 7
