Manuale uso e manutenzione CSW 1300 B (istruzioni originali)
pag. 15
DESCRIZIONE DEI COMANDI MANUALI

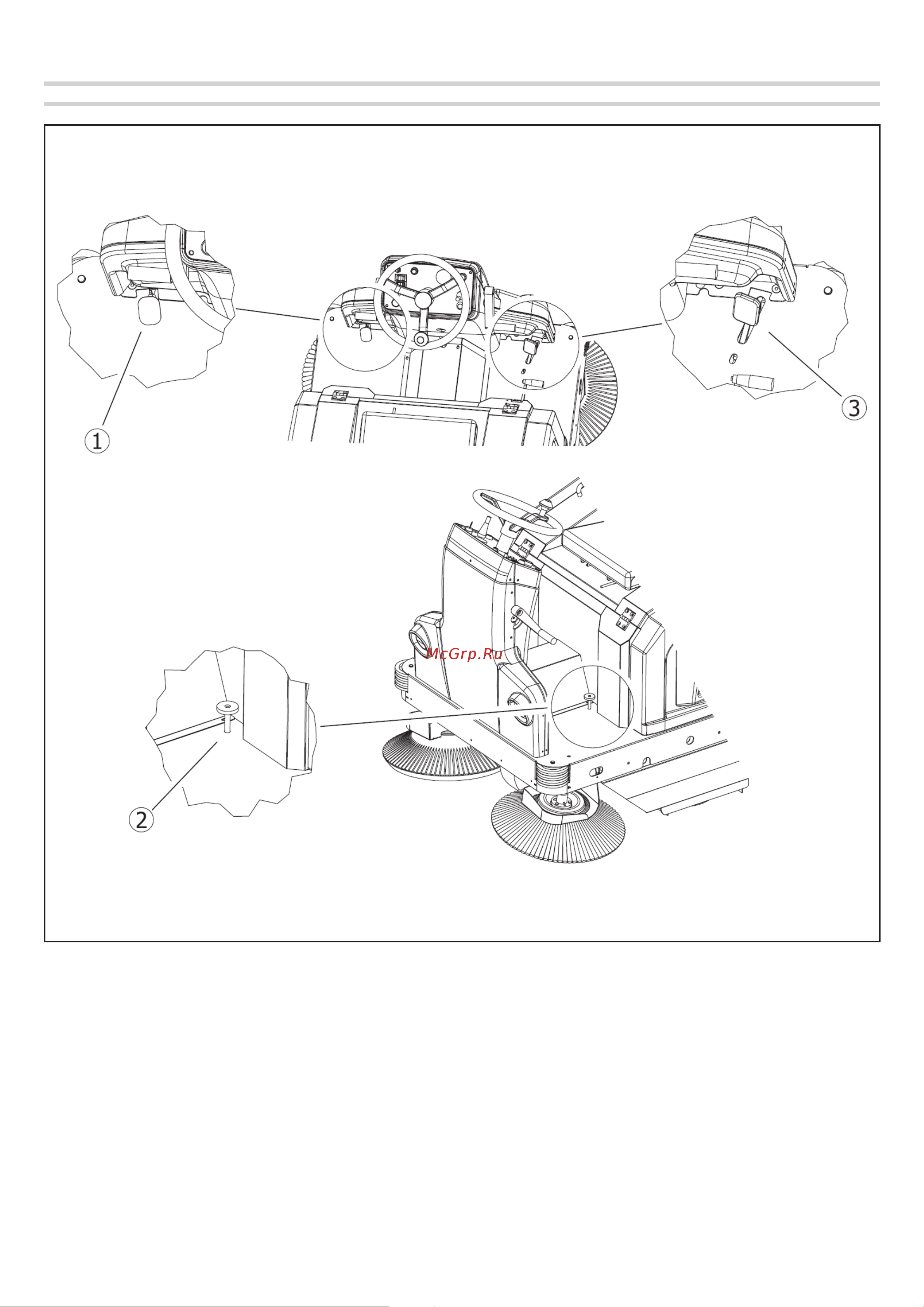

u PEDALE ALZAFLAP:
L’alzaap, Part. 2 Fig. 7, permette, premendo il pedale, di alzare la guarnizione anteriore Part. 3 Fig. 5, ren-
dendo possibile la raccolta di oggetti voluminosi. Indicato quindi per foglie, pacchetti di sigarette, ecc..
u PEDALE AZIONAMENTO FRENO:
Premendo questo pedale Part. 1 Fig. 7 la macchina rallenta e si ferma (no al suo rilascio)
u FRENO DI STAZIONAMENTO:
Volendo lasciare la macchina in posizione frenata (Parking) occorre agire come segue: premere con il piede
SX il pedale freno no in fondo e arretrare leggermente il piede verso sé stessi per bloccarlo. Per disinserire il
freno di stazionamento, basta premere di nuovo il pedale Part. 1 Fig. 8.
Fig. 7
