Названия деталей и их назначение
12

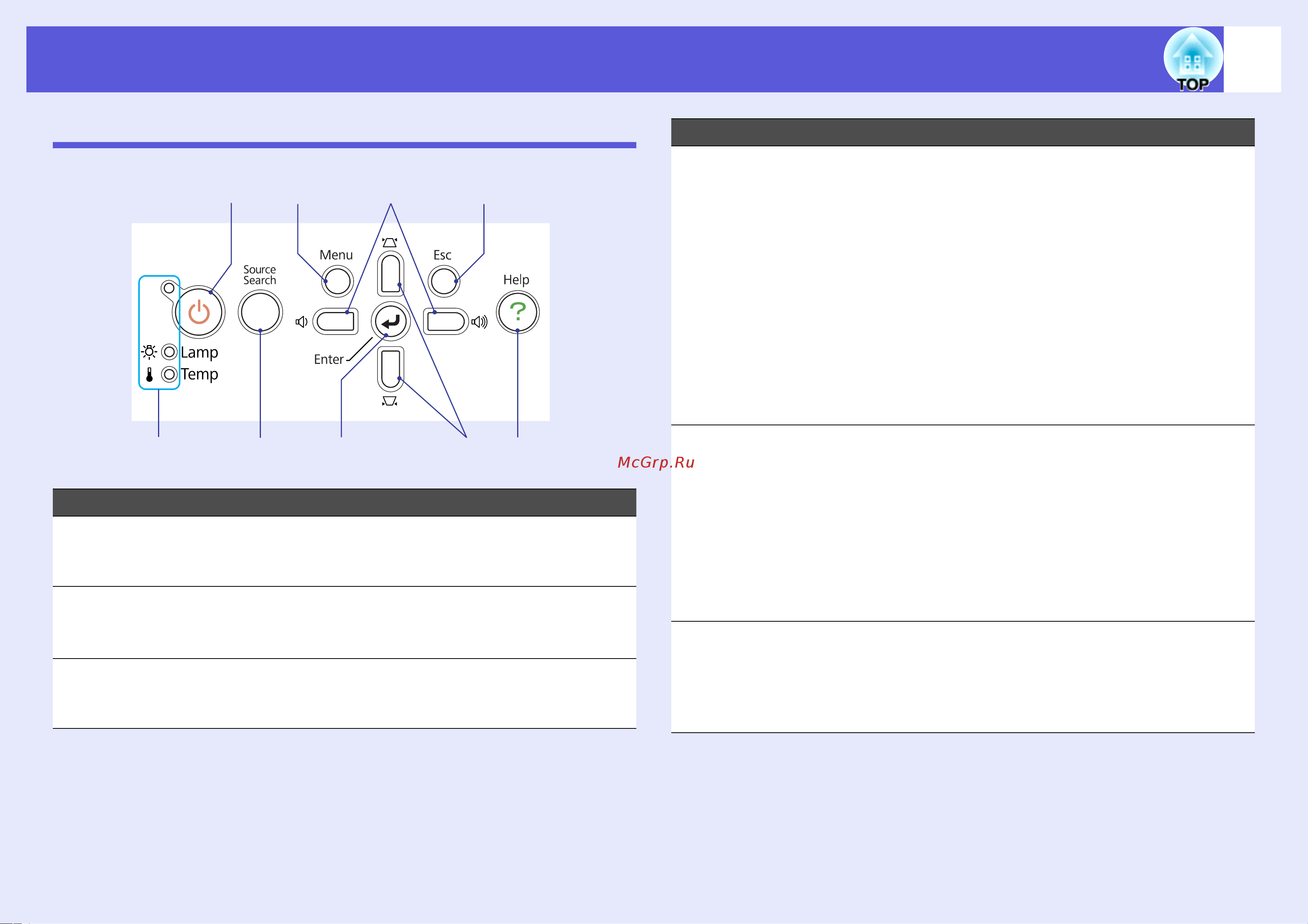

Панель управления (только EB-W6/X6)
Название Функция
A
Кнопка [t] Служит для включения и выключения
проектора. s Руководство по быстрой
установке
B
Индикаторы
состояния
О состоянии проектора сообщает цвет
индикаторов и их мигание или
стационарное свечение. s стр.59
C
Кнопка [Source
Search]
Служит для переключения на следующий
источник, подсоединенный к проектору и
передающий изображение. s стр.23
H
C
FED
A
B
GI
D
Кнопка [Enter] При нажатии этой кнопки во время
проецирования изображения,
сформированного компьютерным
сигналом, выполняется автоматическая
регулировка отслеживания, синхронизации
и позиционирования для проецирования
оптимального изображения.
При отображении меню настройки или
экрана со справочной информацией эта
кнопка служит для доступа к текущему
пункту, его открытия и перехода к
следующему уровню.
EB-W6 s стр.44, EB-X6 s стр.45
E
Кнопки [v] [w] Служат для корректировки
трапецеидального искажения.
Нажатием этих кнопок во время
отображения меню настройки или экрана
со справочной информацией
осуществляется выбор пунктов меню и
задание значений параметров.
s Руководство по быстрой установке,
EB-W6 s стр.44, EB-X6 s стр.45
F
Кнопка [Help] Служит для отображения и закрытия
экрана со справочной информацией,
содержащего указания по устранению
неполадок в случае их возникновения.
s стр.57
