Подключение USB-кабеля для проецирования (USB Display)
94
Подключение (только EB-X6/S6)

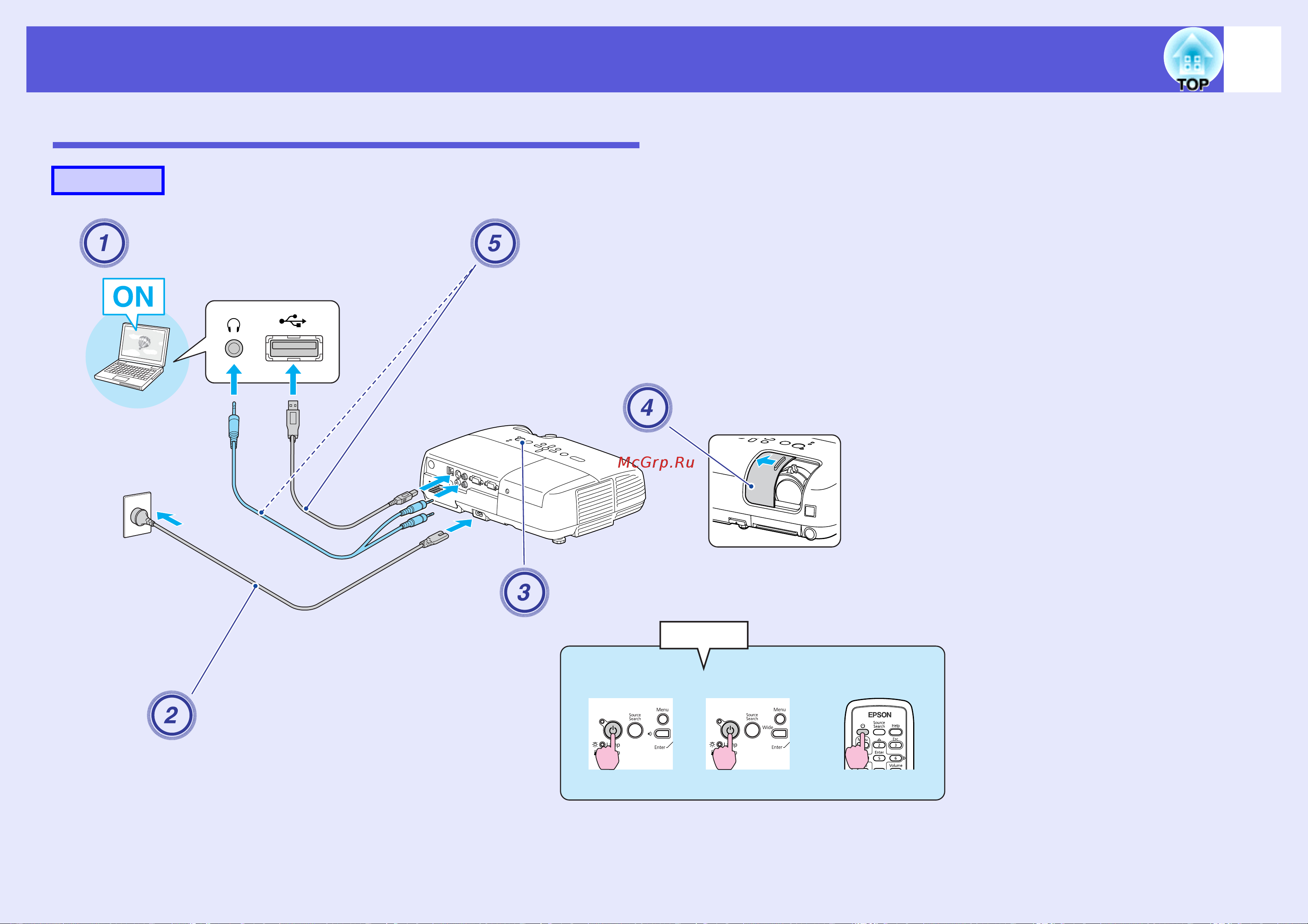

Процедура
Подключите кабель питания
(входит в комплект поставки).
Включите питание проектора.
Переведите переключатель
подавления сигнала аудио/
видео в открытое состояние.
Подключите поставляемый USB-кабель.
Подключите также аудиокабель (имеющийся в продаже), если
вы хотите использовать динамики проектора для вывода звука.
Включите питание
компьютера.
s "При подключении в первый раз" p.95
s "Подключение во второй раз" p.96
Использование панели
управления
Использование пульта
дистанционного
управления
Звуковой сигнал!
EB-X6
EB-S6
