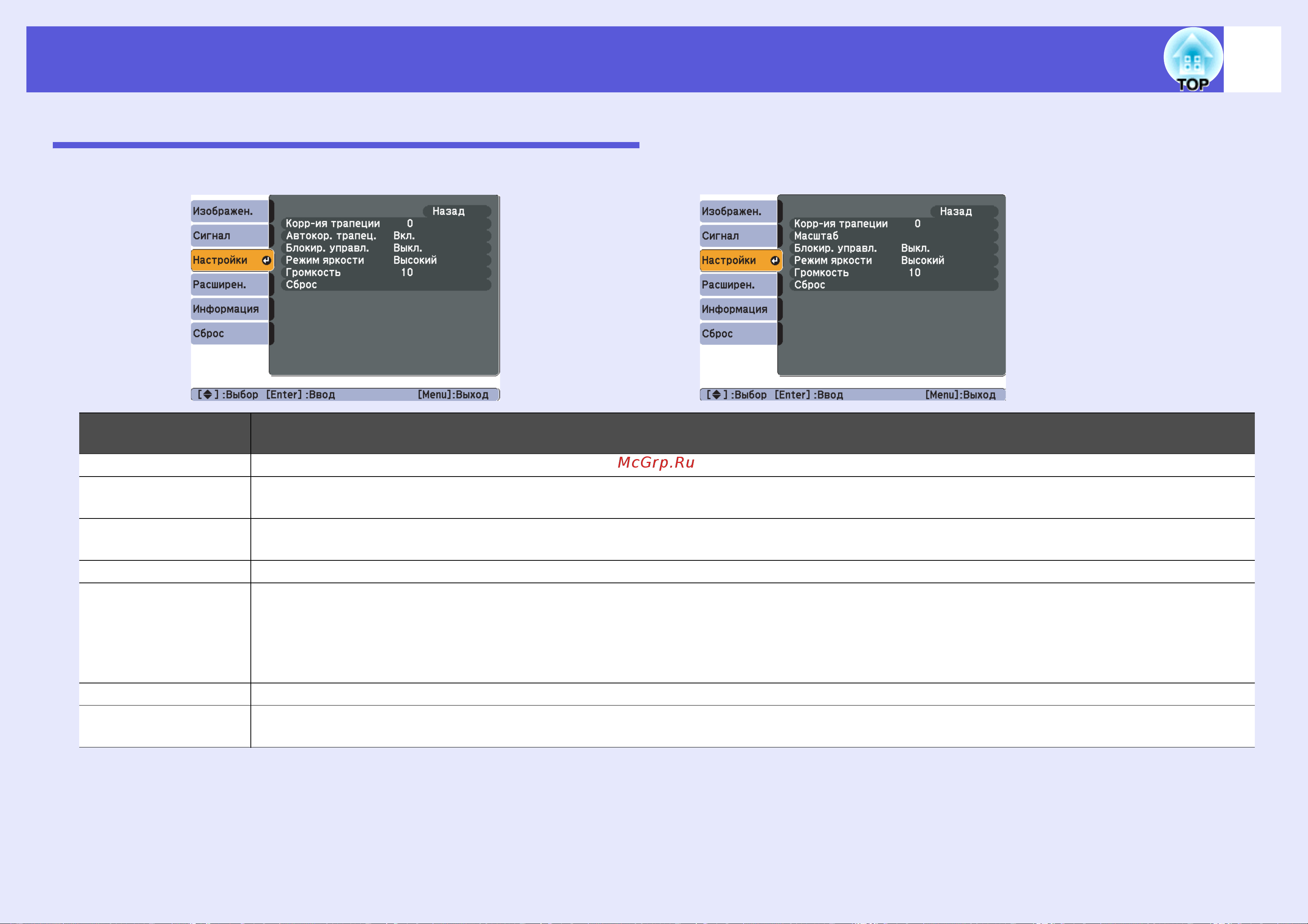

Список функций
51
Меню Настройки
Меню нижнего
уровня
Функция
Корр-ия трапеции Предусмотрено выполнение корректировки трапецеидального искажения изображения. s Руководство по быстрой установке
Автокор. трапец.
(только EB-W6/X6)
Выполняется корректировка трапецеидального искажения изображения.
(Это значение можно задать только в том случае, когда в пункте меню "Расширен." - "Проецирование" выбрано значение "Переднее".)
Масштаб
(только EB-S6)
Выбор /масштабирования.
(Нажатие на "Теле" будет делать изображение меньше, а на "Широк." - крупнее.)
Блокир. управл. Позволяет наложить запрет на управление проектором с панели управления. s стр.41
Режим яркости Предусмотрено задание одного из двух значений уровня яркости лампы.
Рекомендуется вариант "Низкий", если проецируются слишком яркие изображения, например, изображения проецируются в темном
помещении на маленький экран. При выборе значения "Низкий" объем потребляемой электроэнергии и срок службы лампы изменяются
следующим образом, а уровень шума от вращающегося во время проецирования вентилятора понижается. Потребление
электроэнергии: снижается приблизительно на 40 Вт, срок службы лампы: увеличивается приблизительно в 1,3 раза.
Громкость Корректировка громкости звука.
Сброс Сброс до значений по умолчанию всех параметров меню "Настройки".
О возврате значений по умолчанию для всех пунктов меню см. s стр.55
EB-W6/X6 EB-S6
