Названия деталей и их назначение
19

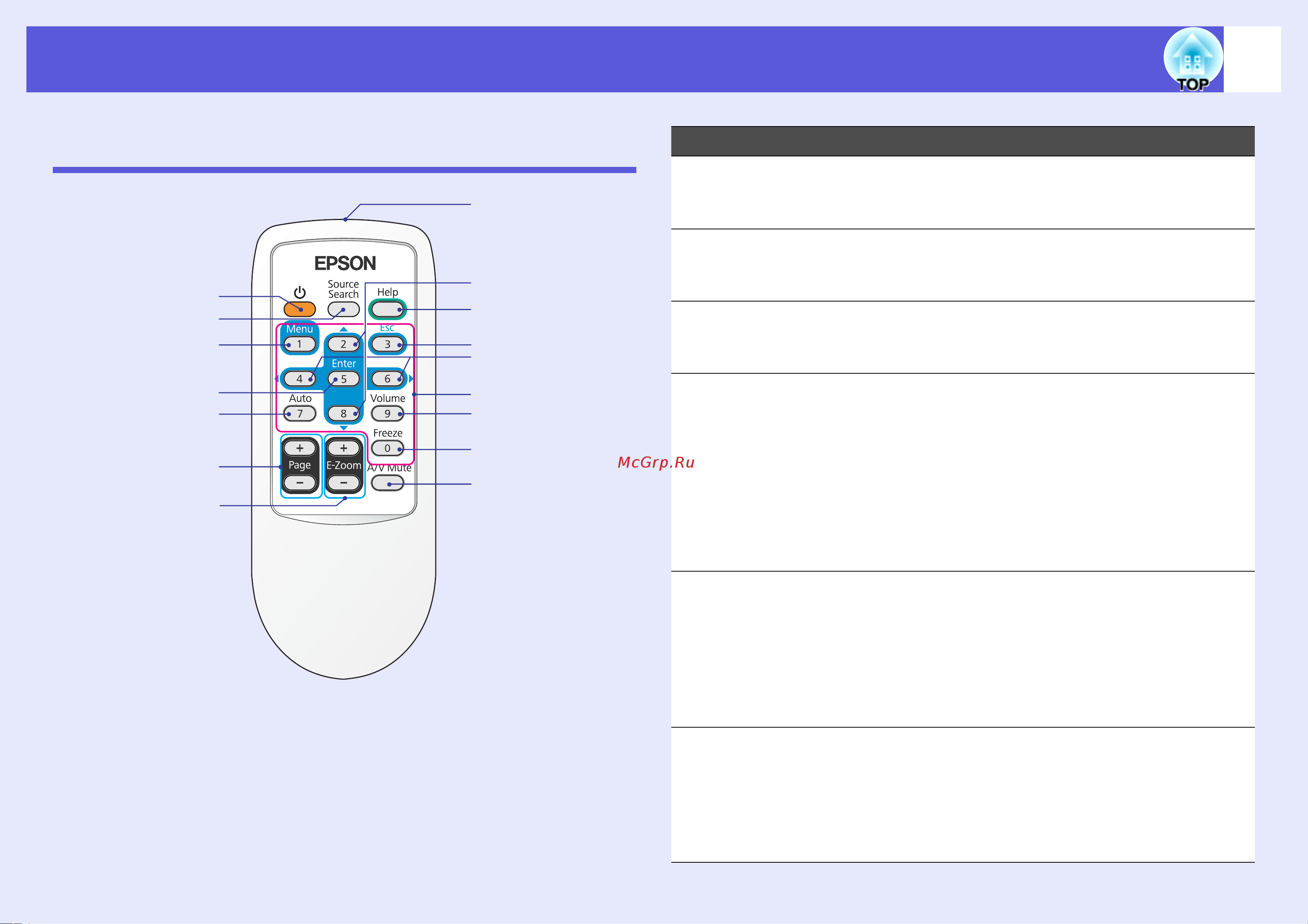

Пульт дистанционного управления (только EB-
X6/S6)
B
A
K
N
H
G
C
I
D
E
F
J
P
L
M
O
Название Функция
A
Кнопка [t] Служит для включения и выключения
проектора. s Руководство по быстрой
установке
B
Кнопка [Source
Search]
Служит для переключения на следующий
источник, подсоединенный к проектору и
передающий изображение. s стр.23
C
Кнопка [Menu] Служит для отображения и закрытия меню
настройки.
EB-X6 s стр.45, EB-S6 s стр.46
D
Кнопка [Enter] При отображении меню настройки или
экрана со справочной информацией эта
кнопка служит для доступа к текущему
пункту, его открытия и перехода к
следующему уровню.
EB-X6 s стр.45, EB-S6 s стр.46
Если используется функция беспроводной
мыши, то эта кнопка работает как левая
кнопка мыши. s стр.98
E
Кнопка [Auto
Setup]
При нажатии этой кнопки во время
проецирования изображения,
сформированного компьютерным
сигналом, выполняется автоматическая
регулировка отслеживания, синхронизации
и позиционирования для проецирования
оптимального изображения. s стр.49
F
Кнопка [Page]
(+) (-)
Вы можете менять страницы при
проецировании с использованием функции
USB display. s стр.93
Функция смены страниц активируется при
подключении проектора к компьютеру с
помощью USB-кабеля. s стр.97
