1
0477 0082 Carenatura Cover
Grigio / Grey
1
750 - 600
0477 0093 Carenatura Cover
Azzurro / Cyan
1
750 - 600
0477 0094 Carenatura Cover
Giallo / Yellow
1
750 - 600
0477 0095 Carenatura Cover
Rosso / Red
1
750 - 600
0477 0083 Carenatura Cover
Grigio / Grey
1
300 - 500 - 570
0477 0090 Carenatura Cover
Azzurro / Cyan
1
300 - 500 - 570
0477 0091 Carenatura Cover
Giallo / Yellow
1
300 - 500 - 570
0477 0092 Carenatura Cover
Rosso / Red
1
300 - 500 - 570
2
0456 0190 Cavo Alimentazione Electrical Cable
2,5mm2 L=6mt MNF
1
300
0456 0072 Cavo Alimentazione Electrical Cable
1,5mm2 L=6mt TRF
1
500 - 570
0456 0198 Cavo Alimentazione Electrical Cable
2,5mm2 L=6mt TRF
1
750 - 600
3
1817 0071 Manopola Reg. Pressione Pressure Regulator
Knob
1
750 - 600 Nuovo Tipo
New Type
1817 0044 Manopola Reg. Pressione Pressure Regulator
Knob
1
750 - 600 Vecchio Tipo
Old Type
1817 0054 Manopola Reg. Pressione Pressure Regul. Knob 1
300 - 500 - 570
4
6400 0604 Pompa con Valvola Pump & Valve
FW
1
600 (15/170)
6400 0305 Pompa con Valvola Pump & Valve
FW
1
600 (13/190)
6400 1104 Pompa con Valvola Pump & Valve
FW
1
750 (15/210)
6400 1304 Pompa con Valvola Pump & Valve
FW
1
750 (21/160)
6300 0255 Pompa Pump
LW-K
1
300
6300 0852 Pompa Pump
LW-K
1
500
6307 0155 Pompa Pump
ZW-K
1
570
5
2437 0005 Supporto Telaio Frame Support 1
UK Versionss
8
0604 0063 Dado Nut
M8
1
9
2819 0004 Rondella Elastica Special Washer
8,4X14,4X2
1
10
3607 0015 Vite Screew
M8x20
1
11
2000 0056 Nipplo Nipple
G3/4 - G1/2
1
12
1002 0158 Filtro Acqua Suction Filter 1
13
2800 0098 Raccordo p.g. Aspir. Straight Hose Tail
Ø19 - G3/4F
1
14
1223 0052 Galletto Wing Nut
G3/4
1
15
1407 0043 Kit Raccordo p.g. Aspir. Hose Tail Kit 1
17
2434 0034 Pressacavo Cable Holder 2
18
1227 0027 Ghiera Nut 1
19
1201 0127 Guarniz. Scatola Elet. Electrical Box Seal 1
20
1831 0128 Motore Elettrico Electric Motor
TRF 400V - 7,5Cv
1
750
1831 0037 Motore Elettrico Electric Motor
TRF 400V - 5,5Cv
1
600
1831 0011 Motore Elettrico Electric Motor
MNF 230V - 3Cv
1
300
1831 0199 Motore Elettrico Electric Motor
TRF 400V - 5,5Cv
1
500 - 570
21
1201 0135 Guarnizione Motore Electric Motor Seal 1
750 - 600
1201 0134 Guarnizione Motore Electric Motor Seal 1
300-500 -570
22
3607 0008 Vite Screew
M8x35
4
23
0604 0063 Dado Nut
M8
1
UK Versions
24
3607 0010 Vite Screew
M8x16
1
UK Versions
25
1003 0059 Fascetta Hose Clamp 1
28
3206 0225 Telaio Frame 1
750 - 600
3206 0259 Telaio Frame 1
300-500 -570
29
2819 0001 Rosetta Elastica Special Washer 4
750
2819 0004 Rosetta Elastica Special Washer 4
600 - 570 - 500 - 300
30
0604 0105 Dado Nut
M10
4
750
0604 0063 Dado Nut
M8
4
600 - 570 - 500 - 300
31
3607 0227 Vite Screew
M10x40
4
750
3607 0025 Vite Screew
M8x45
4
600
3607 0008 Vite Screew
M8x40
4
300-500 -570
32
2811 0002 Rondella Washer
Ø10,5x20x2
8
750
2811 0026 Rondella Washer
Ø8,4x24x2
8
600 - 570 - 500 - 300
33
2812 0070 Distanziale Spacer 2
35
2810 0021 Ruota Ø200 Wheel Ø200
Grigio / Grey
2
36
0009 0179 Anello Ring
Ø12
2
37
0402 0193 Copriruota - Ø200 Wheel Cover - Ø200
Grigio / Grey
2
0402 0138 Copriruota - Ø200 Wheel Cover - Ø200
Azzurro / Cyan
2
0402 0136 Copriruota - Ø200 Wheel Cover - Ø200
Giallo / Yellow
2
0402 0094 Copriruota - Ø200 Wheel Cover - Ø200
Rosso / Red
2
38
2810 0038 Kit Ruota Ø200 Wheel Kit Ø200
Grigio / Grey
2
2810 0034 Kit Ruota Ø200 Wheel Kit Ø200
Azzurro / Cyan
2
2810 0025 Kit Ruota Ø200 Wheel Kit Ø200
Giallo / Yellow
2
2810 0014 Kit Ruota Ø200 Wheel Kit Ø200
Rosso / Red
2
39
3609 0155 Vite Screew
M6x30
2
40
0604 0010 Dado Nut
M6
2
44
1227 0002 Ghiera Wing Nut 1
45
3208 0588 Tubo Detergente Detergent Hose
Ø7x10 L=450mm
1
46
1003 0059 Fascetta Hose Clamp 1
47
1223 0052 Galletto Wing Nut
G3/4
1
48
2803 0371 Raccordo Detergente Detergent Coupling 1
49
1209 0104 Guarnizione Seal
18x24x3
1
50
1002 0078 Filtro Detergente Detergent Filter 1
51
2434 0003 Pressacavo Cable Holder 1
55
3200 0058 Tappo Detergente Detergent Cap 1
56
1209 0088 Guarnizione Seal 1
57
1803 0055 Serbatoio Detergente Detergent Tank 1
58
3225 0011 Teleruttore Contactor
16 Amp - 230V
1
300 (MNF)
3225 0015 Teleruttore Contactor
12 Amp - 400V
1
500 - 570 - 600
3225 0049 Teleruttore Contactor
16 Amp - 400V
1
750
59
2821 0006 Relè Termico Thermal Relay
9,6/16 Amp
1
Optional
2821 0026 Relè Termico Thermal Relay
15/25 Amp
1
Optional
60
0434 0034 Kit Disgiuntore Start Condenser Kit 1
UK Versions
61
3043 0010 Scheda Total Stop T.S. Electronic Card 1
62
3625 0003 Vite Screew
2,9x16
2
63
2416 0095 Protezione Interruttore Switch Protection 1
64
0460 0030 Coperchio Interruttore Switch Cover 1
65
1410 0020 Interruttore Switch 1
66
3625 0035 Vite Screew
3,5x19
6
67
0402 0183 Coperchio Scatola Elettr. Electrical Box Cover 1
68
1210 0396 Guarnizione OR O-Ring
2,6x190,17
1
69
3001 0124 Scatola Elettrica Electrical Box 1
70
3625 0046 Vite Screew
M5x12
4
74
3625 0037 Vite Screew
3,5x13
6
75
2811 0074 Rondella Washer
Ø4,3x16
6
78
1610 0422 Schema Elettrico Electrical Diaghram
MNF
1
750 - 600 - 570 - 500
1610 0423 Schema Elettrico Electrical Diaghram
TRF
1
300
K 300-500-570-600-750
Complessivo Macchina
1400 RPM
Frame and Chassy (Assembly)

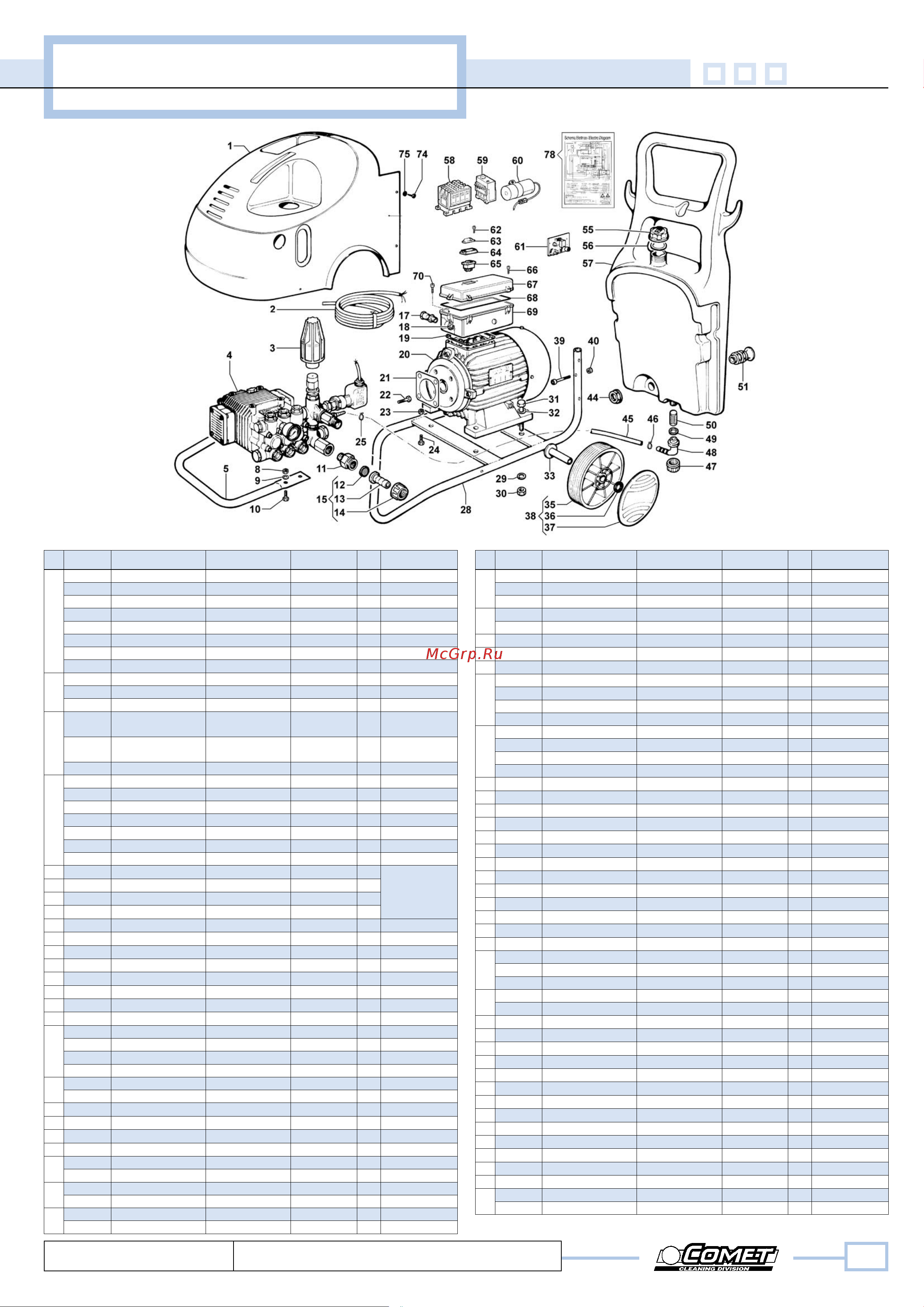

N° Cod. Descrizione
Description
Note Q.ty Model N° Cod. Descrizione
Description
Note Q.ty Model
