72
73
REVISIONE Nr.
REVISION Nr.
04
DATA EMISSIONE
PRINTING DATE
MAGGIO / MAY 2006
1
3218 0316 Testata Pompa Manifold Ø20 1 750 (21/160)
3218 0315 Testata Pompa Manifold Ø18 1 750 (15/210)
600
2
3609 0039 Vite Screw M8x70 8
4
1210 0046 Guarnizione OR O-Ring 2,62x17,13 6
5
3009 0087 Sede Valv. Aspir./Mand. Suct./Del. Valve Seat 6
6
3604 0017 Valvola Aspir./Mand. Suct./Del. Valve 6
7
1802 0177 Molla Valv. Asp./Mand. Suct./Del. Valve Spring 6
8
1205 0043 Gabbia Valv. Asp./Mand. Suct./Del. Valve Cage 6 750 (21/160)
1205 0025 Gabbia Valv. Asp./Mand. Suct./Del. Valve Cage 6 750 (15/210)
600
9
1210 0048 Guarnizione OR O-Ring 6
10
3202 0267 Tappo Cap 6
11
0009 0108 Anello Pressione Packing Head Ring Ø20 3 750 (21/160)
0009 0199 Anello Pressione Packing Head Ring Ø18 3 750 (15/210)
600
12
1241 0032 Guarnizione Tenuta Packing Ø20 3 750 (21/160)
1241 0026 Guarnizione Tenuta Packing Ø18 3 750 (15/210)
600
13
0009 0104 Anello Posteriore Back Ring Ø20 3 750 (21/160)
0009 0100 Anello Posteriore Back Ring Ø18 3 750 (15/210)
600
14
0009 0114 Anello Porta Guarniz. Packing Retainer Ø20 3 750 (21/160)
0009 0200 Anello Porta Guarniz. Packing Retainer Ø18 3 750 (15/210)
600
15
0009 0108 Anello Pressione Packing Head Ring Ø20 3 750 (21/160)
0009 0199 Anello Pressione Packing Head Ring Ø18 3 750 (15/210)
600
16
1241 0032 Guarnizione Tenuta Packing Ø20 3 750 (21/160)
1241 0026 Guarnizione Tenuta Packing Ø18 3 750 (15/210)
600
17
0009 0106 Anello Porta Guarniz. Packing Retainer Ø20 3 750 (21/160)
0009 0102 Anello Porta Guarniz. Packing Retainer Ø18 3 750 (15/210)
600
18
1210 0156 Guarnizione OR O-Ring 1,78x31,47 3
19
0019 0066 Anello Tenuta Oil Seal 20x30x5 3
20
0600 0054 Dado Speciale Special Bolt 3
21
2811 0082 Rondella Washer Ø8,2x17x1,5 3
22
0202 0024 Bussola Ceramica Ceramic Bushing Ø20 3 750 (21/160)
0202 0022 Bussola Ceramica Ceramic Bushing Ø18 3 750 (15/210)
600
23
2812 0042 Rondella Washer 3
24
1210 0039 Guarnizione OR O-Ring 1,78x7,66 3
25
0009 0170 Anello Anti Estrusione Anti-Extr. Ring 3
26
2409 0048 Pistone Guida Piston Guides 3
27
3011 0016 Spinotto Gudgeon Pin Ø10x29 3
28
0205 0044 Kit Biella Con. Rod Assembly 3 600 (15/170)
750
0205 0046 Kit Biella Con. Rod Assembly 3 600 (13/190)
29
0403 0129 Carter Pompa Pump Crankcase 1
31
3200 0051 Tappo Olio Oil Dipstick 1
32
3019 0033 Seeger Esterno Outer Seeger Ø28 1
33
3201 0010 Spia Livello Olio Oil Indicator 1
34
1210 0333 Guarnizione OR O-Ring Ø1,78x23,52 1
35
1210 0468 Guarnizione OR O-Ring Ø3x108 1
36
0402 0169 Coperchio Carter Crankcase Cover 1
37
3609 0030 Vite Screw M5x20 6
38
3200 0007 Tappo Cap 3/8 GAS 1
39
1210 0441 Guarnizione OR O-Ring Ø2x14 1
40
3200 0007 Tappo Cap 3/8 GAS 1
41
2811 0084 Rondella Washer 16,7x22x1,5 1
42
3202 0015 Tappo Cap G1/2 1
43
2811 0086 Rondella Washer 21,2x27x1,5 1
44
0001 0323 Albero Passante Throughshaft Ø24 1 750 (21/160)
0001 0324 Albero Passante Throughshaft Ø24 1 600 (13/190)
0001 0346 Albero Passante Throughshaft Ø24 1 600 (15/170)
750 (15/210)
45
1602 0037 Linguetta Key 8x7x25 1
46
0440 0012 Cuscinetto Rulli Conici Roller Bearing 25x62x18,25 1 750
0438 0071 Cuscinetto a Sfere Ball Bearing 25x62x17 1 600
47
3019 0006 Seeger Esterno Outer Seeger 1 Solo/Only 600
48
1210 0388 Guarnizione OR O-Ring 1,78x56,87 1

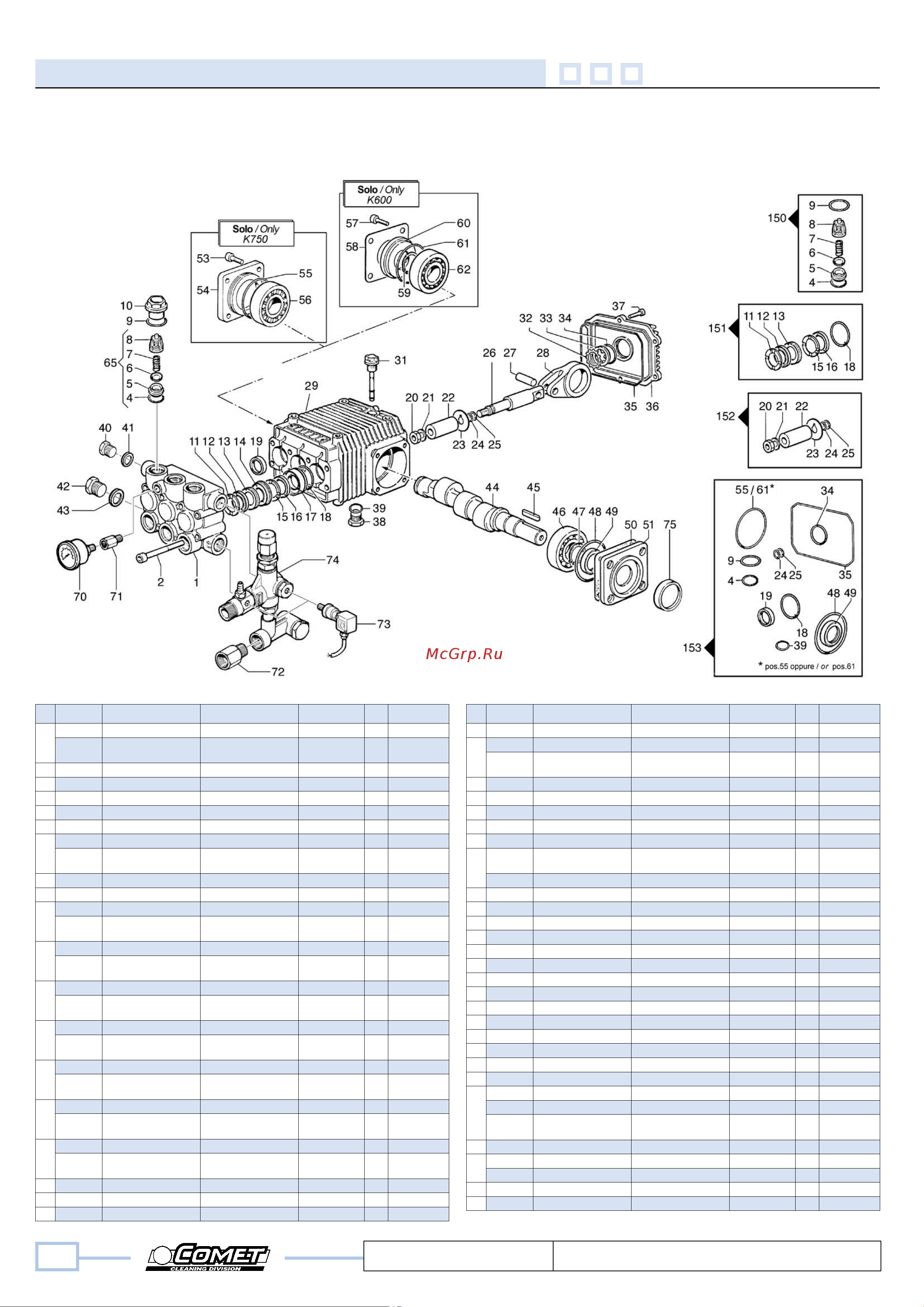

K 600-750
1400 RPM
Pompa
Pump
FW 600 (15/170) (6400 0604)
FW 600 (13/190) (6400 0305)
FW 750 (15/210) (6400 1104)
FW 750 (21/160) (6400 1304)
N° Cod. Descrizione
Description
Note Q.ty Model N° Cod. Descrizione
Description
Note Q.ty Model
