Comet MTP FW2 15/150 TSR с эл. двигателем 5,0 Квт 380 В [6/8] N cod descrizione description note q ty model n cod descrizione description note q ty model
![Comet MTP FW2 15/150 TSR с эл. двигателем 5,0 Квт 380 В [6/8] N cod descrizione description note q ty model n cod descrizione description note q ty model](/views2/1799774/page6/bg6.png)
74
75
REVISIONE Nr.
REVISION Nr.
00
DATA EMISSIONE
PRINTING DATE
MAGGIO / MAY 2006
1
2803 3404 Raccordo Coupling 1
2
1802 0270 Molla Spring 1
3
1227 0049 Ghiera Ring Nut 1
4
3622 0030 Vite senza Testa Es. Inc. Stop Adjustable Nut M4x4 1
5
3002 0634 Supporto Molla Spring Support 1
6
2803 3405 Raccordo Coupling 1
7
1210 0151 Guarnizione OR O-Ring 1,78x17,17 1
8
1210 0587 Guarnizione OR O-Ring 1,78x12,42 1
9
0009 0348 Anello Ring 1
10
0015 0198 Asta Rod 1
11
0601 0322 Distanziale Spacer 1
12
1210 0588 Guarnizione OR O-Ring 1,78x8,74 1
13
0009 0349 Anello Ring 1
14
0601 0323 Distanziale Spacer 1
15
1210 0589 Guarnizione OR O-Ring 1,78x14 1
16
3002 0635 Supporto + Sfera Ball + Support 1
17
3036 0018 Sede + Guarnizione OR Seat + O-Ring 1
18
0424 0443 Corpo Superiore Upper Body 1
19
1209 0082 Guarnizione Gasket 3/8” 1
20
2803 3406 Raccordo Coupling 3/8” 1
21
1210 0590 Guarnizione OR O-Ring 2,62x10,77 1
22
2803 0385 Raccordo Coupling 1/2” 1
23
2819 0017 Rosetta Elastica Spring Washer 1/2" 1
24
0415 0064 Corpo Inferiore Lower Body 1
25
2819 0017 Rosetta Elastica Spring Washer 1/2" 1
26
1209 0082 Guarnizione Gasket 3/8” 1
27
1210 0189 Guarnizione OR O-Ring 3,0x6 1
28
3600 0056 Valvola Non Ritorno Check Valve 1
29
3600 0058 Kit Valvola Non Ritorno Kit Check Valve 1
30
1802 0161 Molla Valvola Valve Spring 1
31
1210 0233 Guarnizione OR O-Ring 1,78x18,77 1
32
3400 0293 Ugello Eiettore Injector Nozzle Ø2,1 1 750 (15/210)
600
3400 0324 Ugello Eiettore Injector Nozzle Ø2,3 1 750 (21/160)
33
2803 0393 Raccordo Coupling M22x1,5 1
34
2803 0306 Raccordo p.g. Detergente Detergent Coupling 1
35
1210 0155 Guarnizione OR Viton® Viton® O-Ring 1,78X5,28 1
36
3003 0024 Sfera Ball 1
37
1802 0140 Molla Spring 1
40
5015 0027 Kit Riparazione Valvola Valve Repair Kit 1
K 600-750
1400 RPM

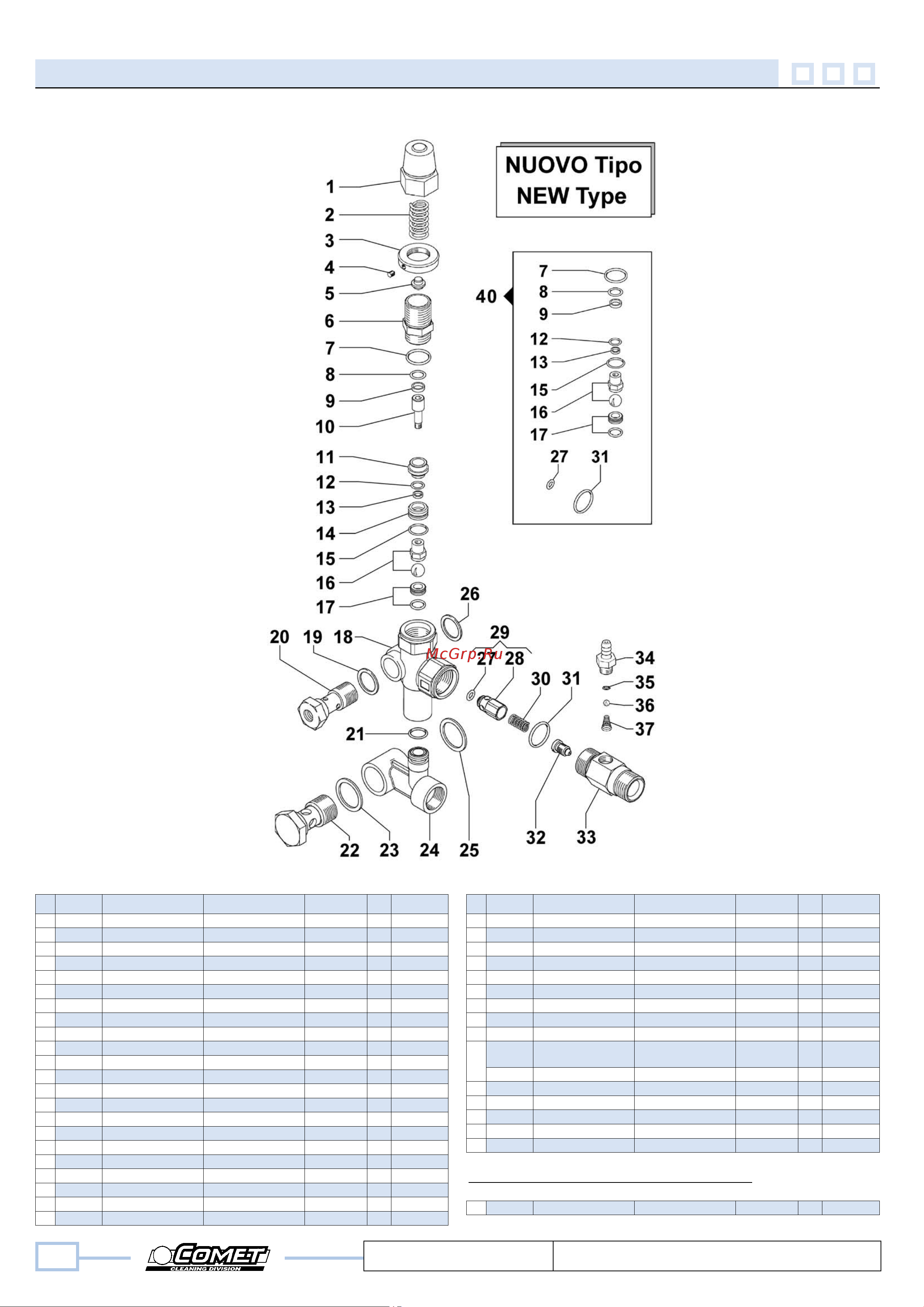

Valvola Regolazione - Nuovo Tipo
Unloader Valve - New Type K750 (21/160) (1215 0367)
K600 - K750 (15/210) (1215 0366)
N° Cod. Descrizione
Description
Note Q.ty Model N° Cod. Descrizione
Description
Note Q.ty Model
Kit Ricambi
Spare Parts Kit
Содержание
- Complessivo macchina 1
- K 300 500 570 600 750 1
- K 300 500 57 2
- Lw k 300 6300 0255 2
- Lw k lw k 500 6300 0852 2
- Zw k zw k 570 6307 0155 2
- K 300 500 57 3
- Pompa lw k zw k 3
- Fw 600 13 190 fw 600 13 190 6400 0305 4
- Fw 600 15 170 6400 0604 4
- Fw 750 15 210 fw 750 15 210 6400 1104 4
- Fw 750 21 160 fw 750 21 160 6400 1304 4
- K 600 75 4
- K 600 75 5
- Pompa fw 5
- Data emissione printing date 6
- K 600 75 6
- N cod descrizione description note q ty model n cod descrizione description note q ty model 6
- Revisione nr revision nr 6
- Valvola regolazione nuovo tipo 6
- Data emissione printing date 7
- K 600 75 7
- N cod descrizione description note q ty model n cod descrizione description note q ty model 7
- Revisione nr revision nr 7
- Valvola regolazione vecchio tipo 7
- Dotazione standard 8
- K 300 400 570 600 750 8
