1
2803 0262 Raccordo Coupling 1
2
1802 0185 Molla Spring 1
3
3002 0334 Supporto Molla Spring Support 1
4
0009 0209 Distanziale Molla Spring Spacer 11,6x6,4 1
5
1210 0378 Guarnizione OR O-Ring 2,62x6,02 1
6
0015 0172 Asta Rod 1
7
1227 0022 Ghiera Ring Nut 1
8
3622 0030 Vite senza Testa Es. Inc. Stop Adjustable Nut M4x4 1
9
2803 0386 Raccordo Coupling 1
10
1210 0151 Guarnizione OR O-Ring Ø1,78x17,17 1
11
1210 0378 Guarnizione OR O-Ring 2,62x6,02 1
12
0009 0210 Anello Ring 11,6x7 1
13
0424 0331 Corpo Valvola Valve Cage 1
14
1209 0082 Guarnizione Gasket 3/8” 1
15
2803 0392 Raccordo Coupling G3/8 1
16
3002 0509 Supporto Sfera Ball Support M6 1
18
3036 0010 Sede + Guarnizione OR Seat + O-Ring Ø8,5 1
19
1210 0233 Guarnizione OR O-Ring 1,78x18,77 1
20
2803 0388 Raccordo Coupling 1
21
1210 0412 Guarnizione OR O-Ring 1
22
0415 0045 Corpo Inferiore Lower Body 1
23
2819 0017 Rosetta Elastica Spring Washer G1/2 1
24
2803 0385 Raccordo Coupling G1/2 1
25
1209 0082 Guarnizione Gasket 3/8” 1
26
1210 0189 Guarnizione OR O-Ring 3x6 1
27
3600 0092 Valvola Non Ritorno Check Valve 1
28
3600 0093 Kit Valvola Non Ritorno Kit Check Valve 1
29
1802 0161 Molla Valvola Valve Spring 1
30
1210 0233 Guarnizione OR O-Ring 1,78x18,77 1
31
3400 0293 Ugello Eiettore Injector Nozzle Ø2,1 1 750 (15/210)
600
3400 0324 Ugello Eiettore Injector Nozzle Ø2,3 1 750 (21/160)
32
2803 0393 Raccordo Coupling M22x1,5 1
33
1802 0140 Molla Spring 1
34
3003 0024 Sfera Ball 1
35
1210 0155 Guarnizione OR Viton® Viton® O-Ring 1,78X5,28 1
36
2803 0306 Raccordo p.g. Detergente Detergent Coupling 1
37
2819 0017 Rosetta Elastica Spring Washer G1/2 1
40
5026 0125 Kit Riparazione Valvola Valve Repair Kit 1
K 600-750
1400 RPM

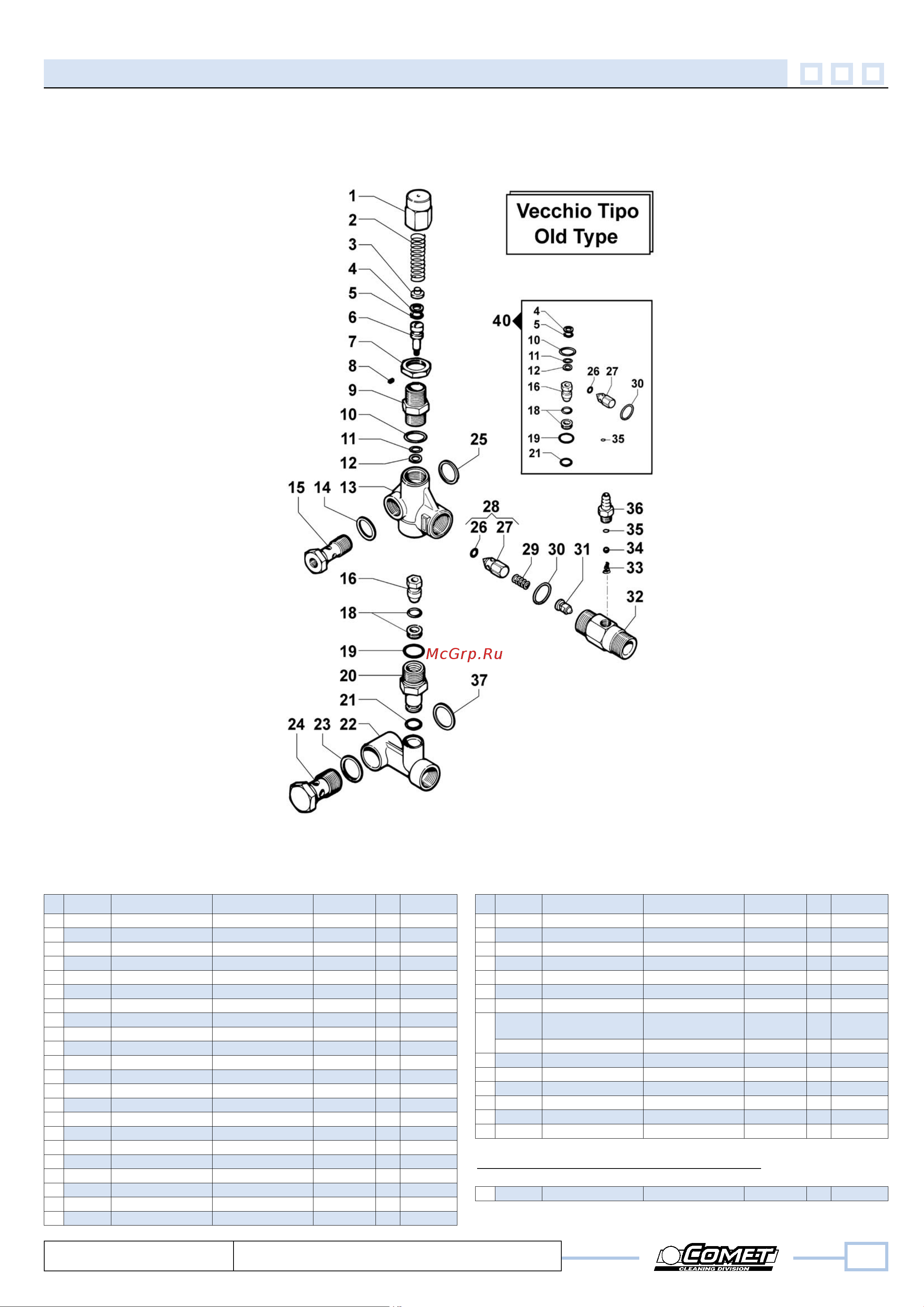

Valvola Regolazione - Vecchio Tipo
Unloader Valve - New Type K750 (21/160) (1215 0266)
K600 - K750 (15/210) (1215 0150)
