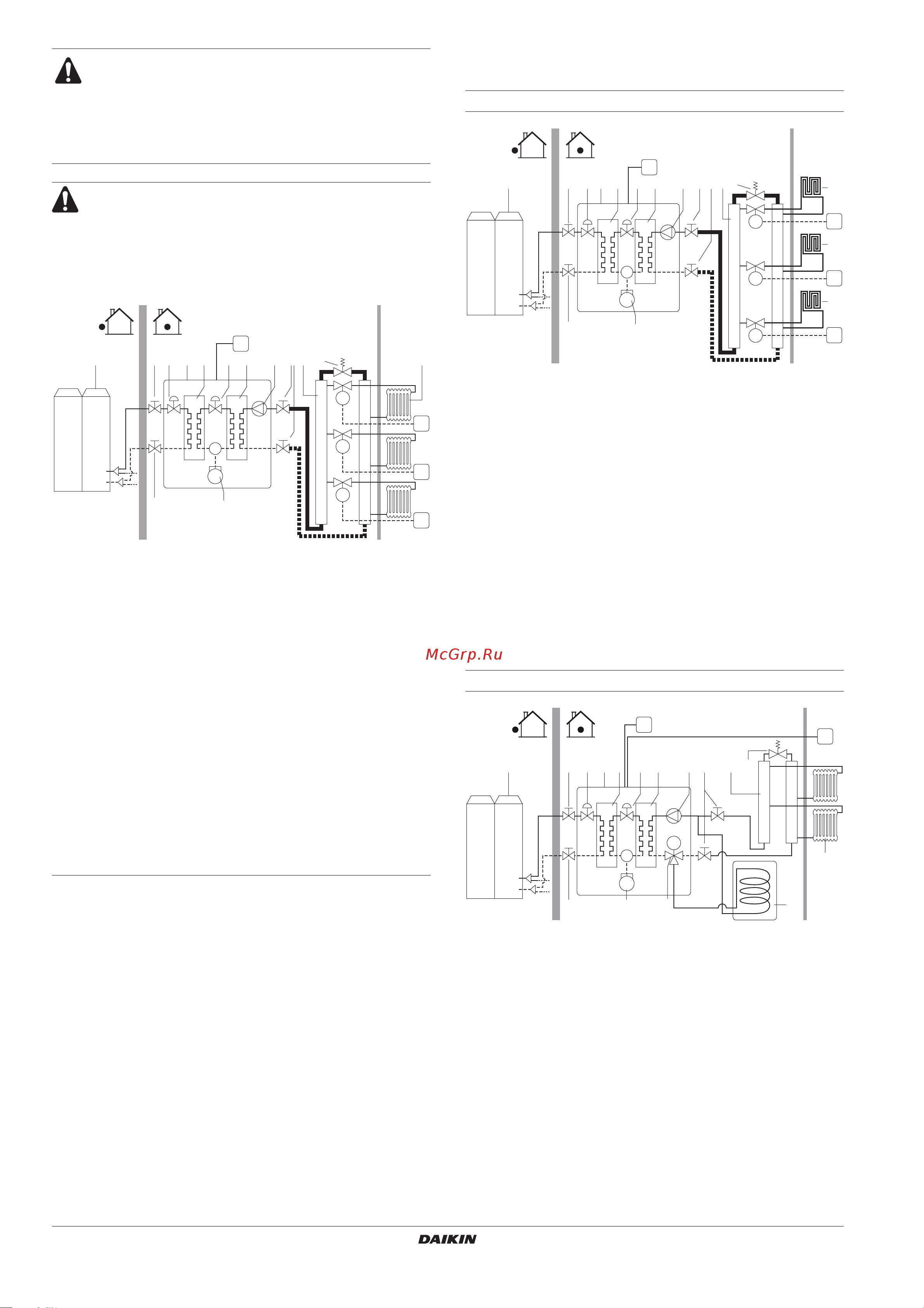

6.3. Примеры применения только обогревательных
блоков
Обогрев пола без бака
Радиатор с баком
ПРЕДУПРЕЖДЕНИЕ
В большинстве случаев этот минимальный объем
воды дает удовлетворительный результат.
Тем не менее для критически важных процессов
и помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
Когда циркуляция в каждом контуре обогрева
помещения/радиатора контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Пример (См. "6.3. Примеры применения только
обогревательных блоков" на странице 14.)
1 Наружный блок 10 Радиатор
(приобретается по месту
установки)
2 Внутренний блок 11 Электронный
расширительный клапан
3 Теплообменник
хладагента 12 Запорный вентиль
хладагента внутреннего
блока
4 Водяной
теплообменник
C1 Пульт дистанционного
управления
5 Компрессор M1...M3 Отдельный клапан с
электроприводом для
контроля радиаторов
контура (приобретается
по месту установки)
6 Насос
7 Запорный клапан T1...T3 Термостаты отдельных
помещений
(приобретаются по месту
установки)
8 Коллектор
(приобретается по
месту установки)
9 Обходной клапан
(приобретается по
месту установки)
A Зона установки
B Жилое помещение
7 8432 91610
512
T3
T2
A B
C1
M3
M2
M1
T1
11
1112
1 Наружный блок 11 Электронный
расширительный клапан
2 Внутренний блок 12 Запорный вентиль
хладагента внутреннего
блока
3 Теплообменник
хладагента
4 Водяной теплообменник C1 Пульт дистанционного
управления
5 Компрессор M1...M3 Отдельный клапан
с электроприводом для
контроля радиаторов
контура (приобретается
по месту установки)
6 Насос
7 Запорный клапан
8 Коллектор
(приобретается по месту
установки)
T1...T3 Термостаты отдельных
помещений
(приобретаются по месту
установки)
9 Обходной клапан
(приобретается по месту
установки)
A Место установки
10 FHL: Контур подогрева
полов (приобретается по
месту установки)
B Жилое помещение
1 Наружный блок 11 Радиатор (приобретается
по месту установки)
2 Внутренний блок 12 Электронный
расширительный клапан
3 Теплообменник хладагента
4 Водяной теплообменник 13 Обходной клапан
(приобретается по
месту установки)
5 Компрессор
6 Насос 14 Запорный вентиль
хладагента внутреннего
блока
7 Запорный клапан
8 3-ходовой клапан
с приводом от
электродвигателя (по
дополнительному заказу)
C1 Пульт дистанционного
управления (главный)
9 Резервуар для горячей
воды для бытового
потребления (по
дополнительному заказу)
C2 Пульт дистанционного
управления
(подчиненный)
A Место установки
10 Коллектор (приобретается
по месту установки)
B Жилое помещение
778432 916
10
512
T3
A B
C1
M3
M2
M1
11
1112
FHL3
10
T2
FHL2
10
T1
FHL1
10 13
C1
A B
C2
743 121214 21
8
6
514
M
11
9
