Инструкция по монтажу
18
EKHVMRD50+80AAV1 + EKHVMYD50+80AAV1
Daikin Altherma внутренний блок
4PW61263-1C – 04.2012

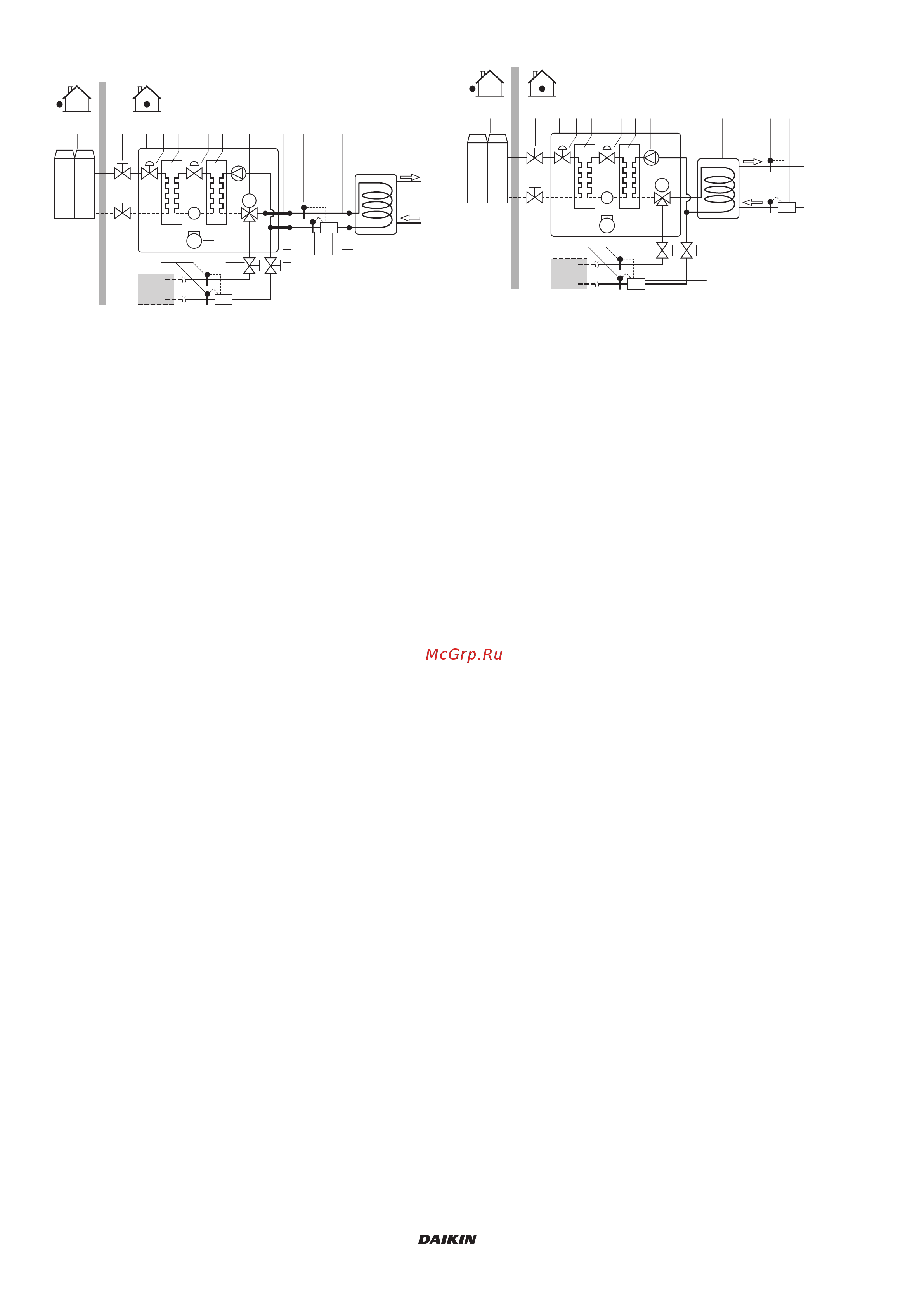

EKHVMRD – Измеритель нагрева бака между баком
и внутренним блоком
EKHVMRD – Измеритель нагрева со стороны отвода
1 Наружный блок 14 Блок измерения расхода
измерителя обогрева
помещения
(приобретается по месту
установки)
2 Внутренний блок
3 Запорные вентили
хладагента
внутреннего блока
15 Датчик температуры
измерителя обогрева
помещения
(приобретается по месту
установки)
4 Электронный
расширительный
клапан
5 Теплообменник
хладагента
16 Применения для обогрева
помещения
6 Теплообменник
обогрева
17 Трубопроводы на месте
установки
18 Комплект учета
для резервуара
(дополнительное
оборудование) в случае
установки резервуара для
горячей воды для бытового
потребления на верху
внутреннего блока
ИЛИ
Комплект для напольной
установки резервуара
(дополнительное
оборудование) в случае
установки резервуара для
горячей воды для бытового
потребления рядом с
внутренним блоком
7 Насос
8 3-ходовой клапан
с приводом от
электродвигателя
(по дополнительному
заказу)
9 Резервуар для
горячей воды для
бытового
потребления (по
дополнительному
заказу)
10 Компрессор
11 Запорный клапан
12 Блок измерения
расхода измерителя
обогрева
(приобретается по
месту установки)
13 Датчики температуры
измерителя обогрева
(приобретаются по
месту установки)
4 45 6 7 91318 17
13 12
23
3
1
M
10
11 11
18 17
14
16
15
8
1 Наружный блок 11 Запорный клапан
2 Внутренний блок 12 Блок измерения расхода
измерителя обогрева
(приобретается по месту
установки)
3 Запорные вентили
хладагента
внутреннего блока
4 Электронный
расширительный
клапан
13 Датчики температуры
измерителя обогрева
(приобретаются по месту
установки)
5 Теплообменник
хладагента
6 Теплообменник
обогрева
14 Блок измерения расхода
измерителя обогрева
помещения (приобретается
по месту установки)
7 Насос
8 3-ходовой клапан
с приводом от
электродвигателя
(по дополнительному
заказу)
15 Датчик температуры
измерителя обогрева
помещения (приобретается
по месту установки)
9 Резервуар для
горячей воды
для бытового
потребления
(по дополнительному
заказу)
16 Применения для обогрева
помещения
10 Компрессор
4 45 6 7 9 13
13
1223
3
1
M
10
11 11
14
16
15
8
