Инструкция по монтажу
16
EKHVMRD50+80AAV1 + EKHVMYD50+80AAV1
Daikin Altherma внутренний блок
4PW61263-1C – 04.2012

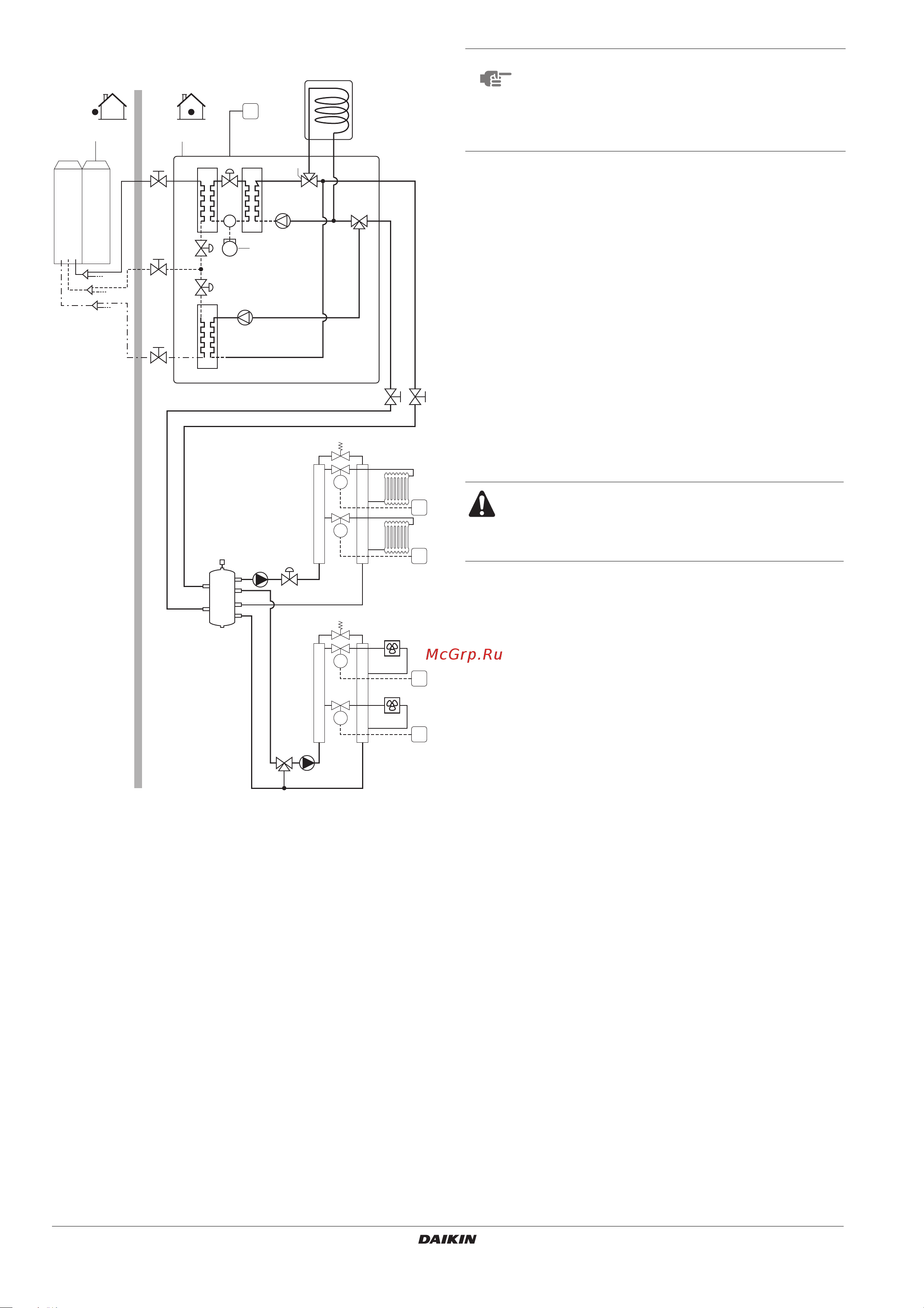

6.4. Примеры применения реверсируемых блоков
6.5. Выбор измерительных приборов для учета
Daikin рекомендует метод отнесения затрат, основанный на
измерении потребленного тепла каждым внутренним блоком.
Необходимы следующие измерения:
потребление энергии наружным блоком: электрическим
счьтчиком
потребление энергии внутренним блоком:
EKHVMYD измерителем нагрева и охлаждения
EKHVMRD измерителем нагрева
потребление энергии внутренним блоком при работе
с горячей водой для бытового потребления: измерителем
нагрева.
Выбор измерительных приборов для учьта осуществляется
конечным потребителем.
Характеристики для выбора измерительных приборов см.
в руководстве по применению.
Подробные инструкции по установке см. в документации от
поставщика измерительного прибора. Перед установкой
измерительных приборов убедитесь в соблюдении следующих
условий:
устанавливайте отдельные электрические счетчики для
каждого наружного блока
все измерители тепла в квартире должны поставляться
одним и тем же поставщиком
для облегчения считывания и обслуживания должен быть
обеспечен легкий доступ к измерителям тепла. Место
установки выбирайте с достаточным местом для
считывания показаний.
не устанавливайте измерительные приборы внутри
пространства для обслуживания внутреннего блока, чтобы
обеспечить обслуживание внутреннего блока.
все измерители тепла и измерители нагрева и охлаждения
в жилых домах должны устанавливаться на одинаковом
расстоянии по трубопроводу от внутреннего блока.
1 Наружный блок 14 Резервуар для горячей
воды для бытового
потребления (по
дополнительному заказу)
2 Внутренний блок
3 Запорные вентили
хладагента внутреннего
блока
15 Балансирующий сосуд
(приобретается
приобретается по месту
установки)
4 Каскадный теплообменник 16 Насос (приобретается по
месту установки)
5 Теплообменник охлаждения 17 Обходной клапан
(приобретается по месту
установки)
6 Терморегулирующий
вентиль обогрева
18 Радиатор (приобретается
по месту установки)
19 FCU: Блок фанкойла
(приобретается по месту
установки)
7 Терморегулирующий
вентиль охлаждения
8 Компрессор R134a 20 Запорный клапан
(приобретается по месту
установки)
9 Теплообменник обогрева
10 Насос обогрева 21 Клапан понижения
температуры
(приобретается по месту
установки)
11 Насос охлаждения
12 Обогрев – 3-ходовой клапан
при наличии резервуара
для горячей воды для
бытового потребления (по
дополнительному заказу)
C1 Пульт дистанционного
управления
M1...M2 Отдельный клапан
с электроприводом для
контура управления
(приобретается по месту
установки)
13 3-ходовой клапан
охлаждения/обогрева
T1...T2 Термостаты отдельных
помещений (приобретаются
по месту установки)
2
3
3
4912
13
14
10
11
15
16 20
20
21 16
5
6
7
3
1
8
C1
17
17
18
18
T2
T1
M2
M1
T2
T1
M2
M1
19
FCU2
19
FCU1
ПРИМЕЧАНИЕ
Во избежание запотевания радиатора в процессе
охлаждения следует устанавливать отсечной
клапан (20). Этот отсечной клапан должен
управляться внутренним блоком подключением
к X2M позиции 17 и 18 (подробности см.
в электрической схеме).
ПРЕДУПРЕЖДЕНИЕ
Выбор и применение измерительных приборов
должны производиться в соответствии
с действующим законодательством.
