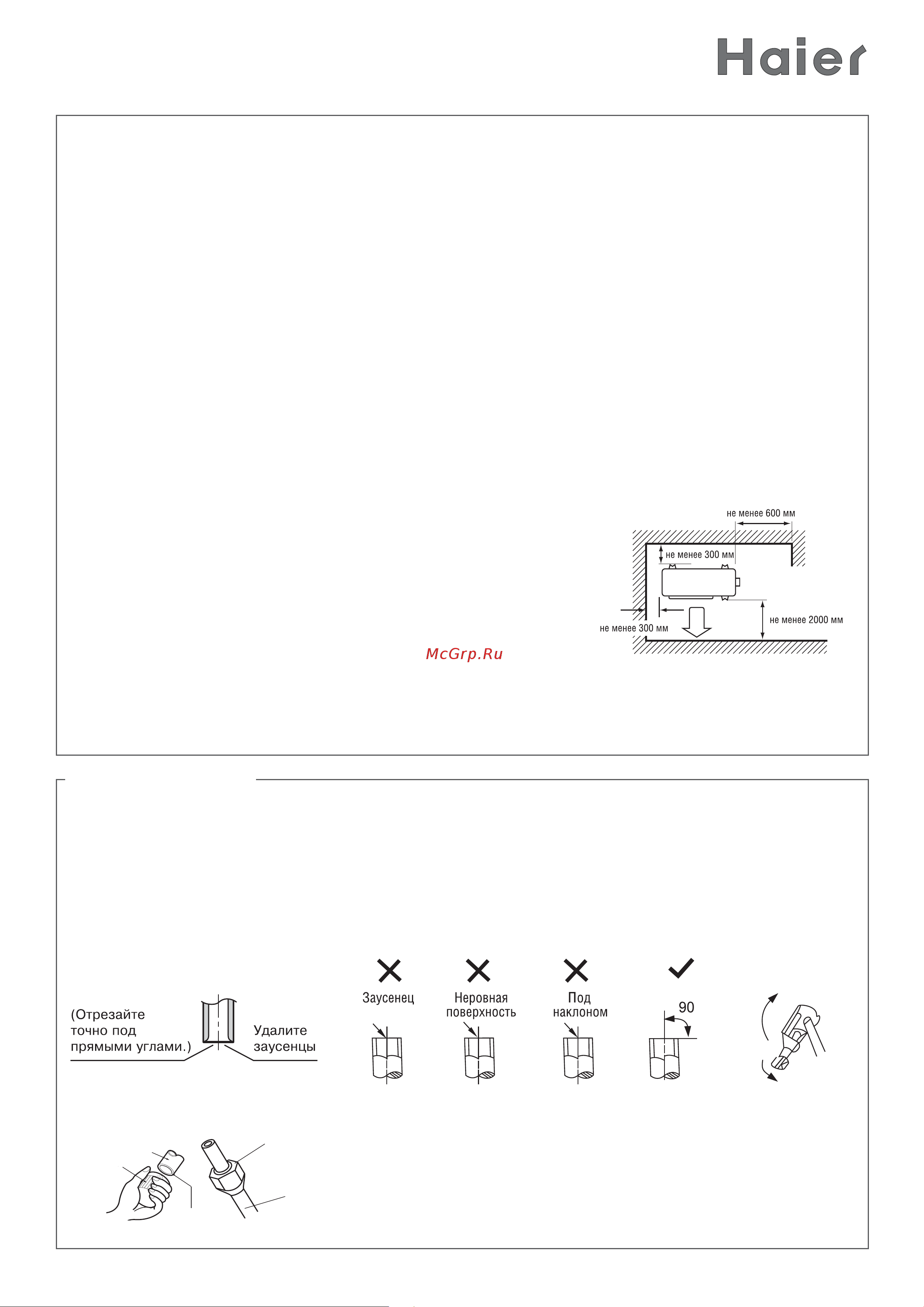

![Haier HSU-12HEK03 [13/30] Развальцовка](/views2/1806604/page13/bgd.png)
www.daichi.ru
13
ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
УСТАНОВКА НАРУЖНОГО БЛОКА
Поверхность, на которую устанавливается наружный блок кондиционера, должна быть жест-
кой, чтобы избежать возникновения повышенного шума и вибрации.
Если в месте установки наружного блока кондиционера бывает сильный ветер, необходимо
установить ветрозащитный экран. В противном случае нарушается температурный режим те-
плообменника наружного блока.
При установке наружного блока на горизонтальной поверхности (например, на крыше), как
правило, используют специальную подставку.
При подвешивании наружного блока кондиционера на стену используются специальные крон-
штейны, их крепление к стене должно быть прочным, устойчивым и надежным, соответство-
вать техническим требованиям. Подвешивать блок можно на кирпичную или бетонную стену
или стену аналогичной прочности. Соединение крепежного кронштейна с кондиционером так-
же должно быть прочным и надежным. Сам блок должен располагаться строго горизонтально.
Убедитесь, что тепло от конденсатора отводится беспрепятственно. Не должно быть преград
выходящему из наружного блока кондиционера воздушному потоку.
Если над внешним блоком установлен навес, защищающий его от дождя и солнечных лучей,
убедитесь, что он не мешает отводу тепла от конденсатора.
Выберите такое направление выхода воздуха из наружного блока, чтобы воздушный поток не
встречал препятствий. Свободное пространство сзади и справа
от наружного блока должно составлять не менее указанных на
рисунке.
Входящий и выходящий из кондиционера потоки воздуха не
должны быть направлены на животных и растения.
Место должно быть удобным для монтажа, сухим, с хорошим до-
ступом воздуха, но без сильного ветра.
Поверхность, на которую устанавливается наружный блок кон-
диционера, должна быть достаточно прочной, чтобы выдержать его вес. Наружный блок надо
размещать так, чтобы не создавался сильный шум и вибрация.
Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондицио-
нера (не размещайте блок возле соседских окон).
РАЗВАЛЬЦОВКА
Основная причина утечки хладагента из фреонового трубопровода кондиционера – некаче-
ственная развальцовка труб. Выполняйте развальцовку, как описано ниже.
1. Измерьте расстояние между внутренним и внешним блоками кондиционера.
2. Отрежьте трубы длиной чуть больше, чем расстояние между блоками. Произведите обрезку
трубопровода труборезом строго под прямым углом и удалите заусенцы, расположив трубо-
провод фаской вниз, во избежание попадания стружки внутрь трубы.
3. Отсоедините накидные гайки, прикрепленные к внутренне-
му и наружному блокам кондиционера. Затем установите их
на трубки, с которых уже удалены заусенцы и надета теплои-
золяция.
Накидная гайка
Медная трубка
Торец
б
Трубопровод
Развертка
0
