Метод корректировки
Если имеется разница в 1 °C по температуре, разница по давлению составит 0,1 кгс/cм
2
.
Формула исправления: действительное значение = давление на этапе подачи давления +
(температура на этапе подачи давления – зарегистрированная температура) х 0,1 кгс/cм
2
.
Для того чтобы увидеть, падает ли давление, сравните скорректированную величину и величи-
ну подаваемого давления.
При падении давления ищите места утечки на трех этапах.
Определите наличие утечки на слух: можно слышать громкий шум в месте утечки.
Определите наличие утечки на ощупь: поместите ладони на соединение трубопровода и нащу-
пайте утечку.
Определите наличие утечки с помощью мыльного раствора: на месте утечки будут образовы-
ваться мыльные пузырьки.
Определите наличие утечки хладагента с помощью течеискателя. Установите давление фрео-
на равным 3 кгс/см
2
.
Подайте азот под давлением до 5 кгс/см
2
(смешанный состав фреона и азота).
Если утечка не обнаружена, продолжайте подавать давление до 28 кгс/см
2
, а затем вновь про-
ведите проверку.

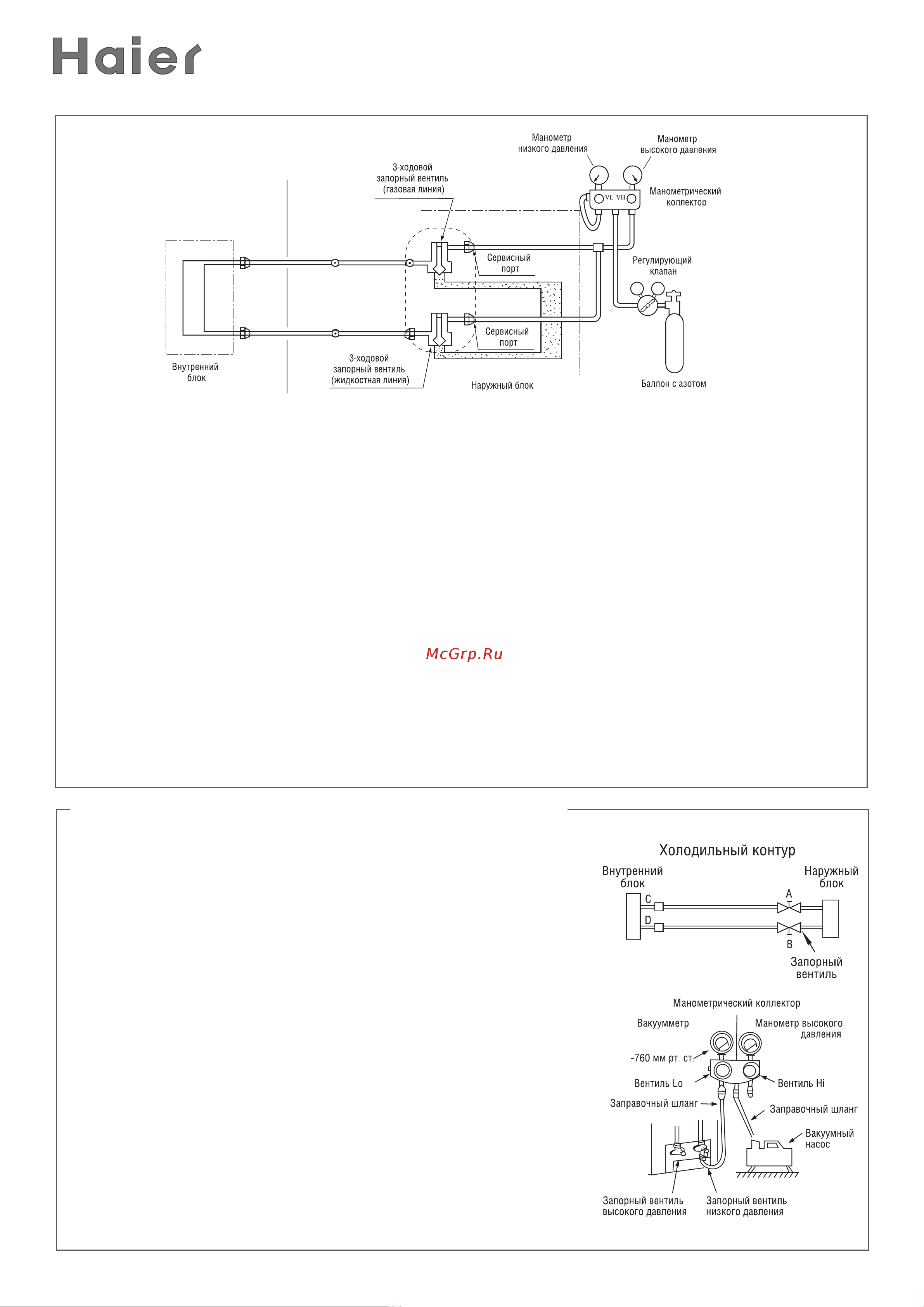

ВАКУУМИРОВАНИЕ ХОЛОДИЛЬНОГО КОНТУРА
Наличие в холодильном контуре влаги или воздуха приводит к
нежелательным последствиям негативного характера. Поэто-
му необходимо проверить внутренний блок и фреоновый тру-
бопровод на наличие утечек, и полностью удалить из системы
влагу, воздух и другие неконденсирующиеся примеси.
Проверьте каждую трубку холодильного контура (жидкостную
и газовую линии), убедитесь, что все трубки подключены пра-
вильно.
1. Подключите заправочный шланг манометрического кол-
лектора к заправочному клапану запорного вентиля низкого
давления (газовая труба).
2. Подключите другой заправочный шланг к вакуумному насосу.
3. Закройте вентиль Hi и полностью откройте вентиль Lo ма-
нометрического коллектора .
4. Включите вакуумный насос и начните откачку воздуха из хо-
лодильного контура.
5. Продолжительность процесса вакуумирования составляет
не менее 15 мин. По окончании процесса, давление, показы-
ваемое вакуумметром, должно достичь - 760 мм рт. ст.
(–1,0 x10
5
Па).
газ
жидкость
