www.daichi.ru
7
ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03

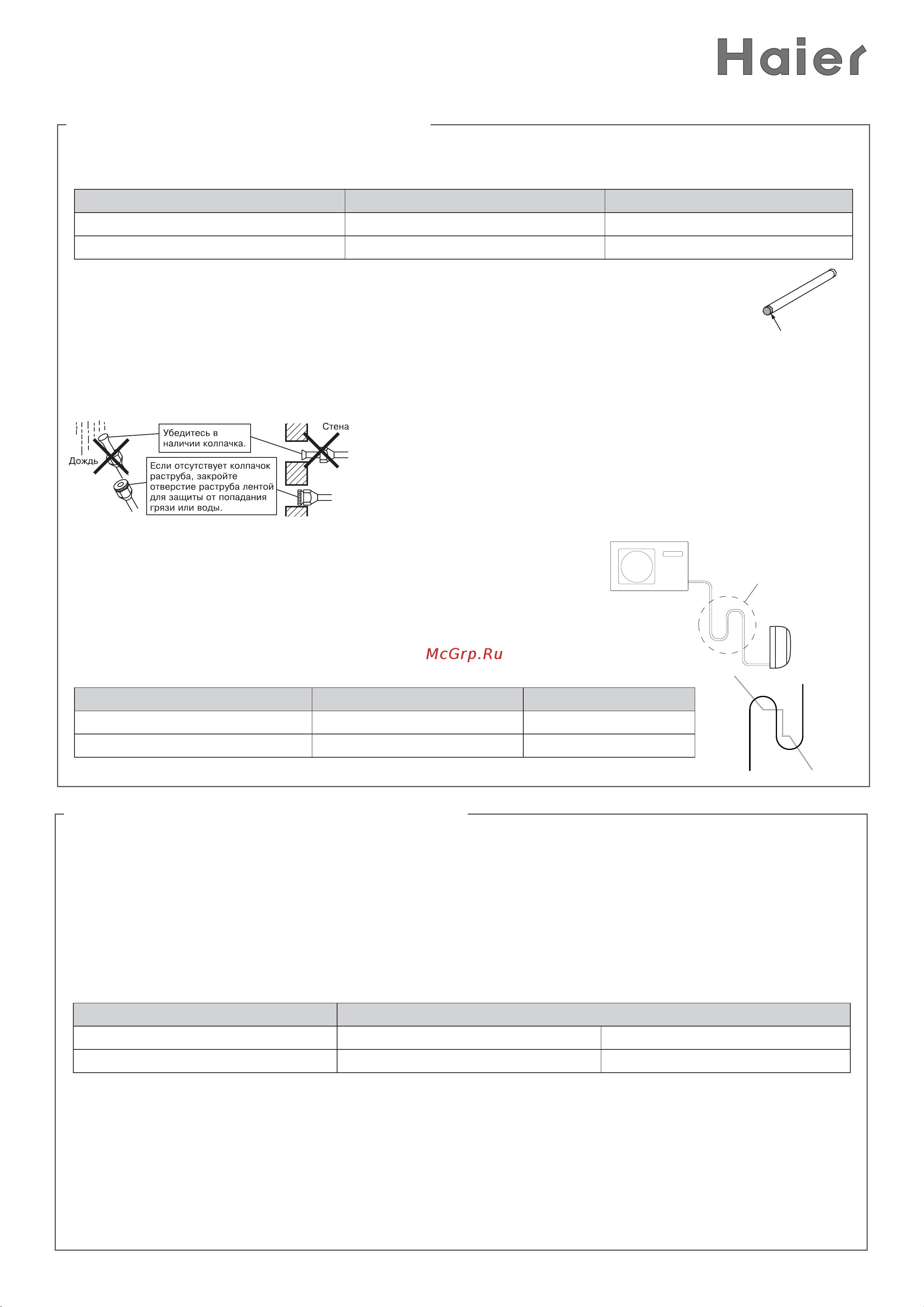

ТРУБОПРОВОД ДЛЯ ХЛАДАГЕНТА
Для трубопроводов хладагента следует использовать трубы указанного диаметра и толщины.
Перед прокладкой трубопроводов их необходимо теплоизолировать.
HSU-07,09 HSU-12,18
Жидкостная труба, мм (дюймы) 6,35 х 0,8 мм (1/4”) 6,35 х 0,8 мм (1/4”)
Газовая труба, мм (дюймы) 9,52 х 0,8 мм (3/8”) 12,7 х 1 мм (1/2”)
При транспортировке предохраняйте трубопроводы от изгиба и деформиро-
вания. Закрывайте открытый конец трубопровода заглушкой во избежание
попадания внутрь воды и грязи и храните в предназначенном для этого месте.
Герметизация и оберты-
вание конца трубопро-
вода
Необходимо учесть следующее:
при проводке трубопровода через отверстие в него легко может попасть грязь;
когда конец трубопровода выходит наружу, дождевая вода может легко про-
никнуть в трубу, особенно если труба установлена вертикально.
Все изгибы труб должны быть как можно более плавными.
Для изгиба пользуйтесь трубогибами. Следует также
учитывать возможность случайного повреждения. Если
длина открытой части трубопровода превышает 1 м, то
на эту часть следует установить обшивку на стяжных
хомутах.
Если при прокладке трубопровода имеются вертикальные
участки с перепадами более чем 5 метров, то возникает про-
блема циркуляции масла в системе - что может привести к по-
ломке компрессора. В данных ситуациях необходима установ-
ка масловозвратных петель на соответствующих вертикальных
участках.
Диаметр трубы, мм. R, мм. L, мм.
9,53 300 500
12,7 300 500
ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
Изоляционный материал должен выдерживать температуру трубопровода: не менее 70 °C на ли-
нии высокого давления, не менее 120 °C на линии низкого давления.
Пример: нагрев и охлаждение – теплостойкий пенополиэтилен (выдерживает температуру выше
120 °C). Только охлаждение – пенополиэтилен (выдерживает температуру выше 100 °C).
ВЫБОР ТОЛЩИНЫ ИЗОЛЯЦИОННОГО МАТЕРИАЛА
Толщина изоляционного материала:
Диаметр трубопровода (мм) Толщина материала
Трубопровод хладагента Ø 6,4 –Ø12,7 10 мм
Дренажный трубопровод Внутренний диаметр Ø16 6 мм
Для удобства выполнения работ перед прокладкой труб их следует изолировать. Убедитесь, что
отсутствуют зазоры между стыками теплоизоляционных трубок.
R
R
L
Наружный блок
Внутренний блок
Масловозвратная
петля
