ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
ОПРЕССОВКА СИСТЕМЫ
Проведение операции под давлением
Во время опрессовки вентили на линиях газообразного и жидкого хладагента должны быть
полностью закрыты. В связи с тем, что азот может проникнуть в циркуляционную систему на-
ружного блока, перед проведением операции под давлением проверьте затяжку запорных вен-
телей.
Давление необходимо подавать медленно и со стороны линий газообразного и жидкого хлада-
гента (при наличии сервис-порта).
Длительность третьего этапа опрессовки должна составлять более 24 часов.

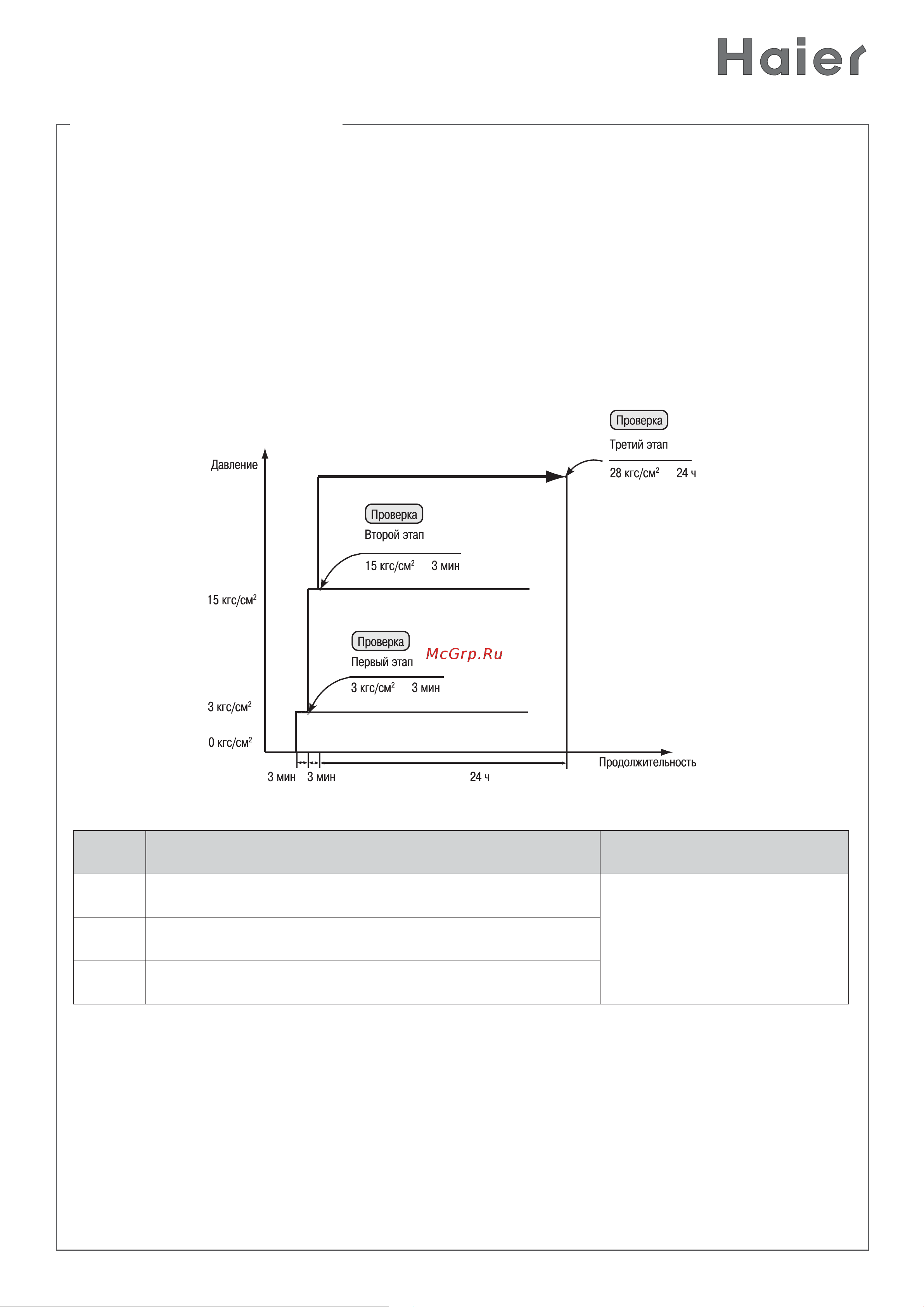

Циклограмма опрессовки
Контрольная схема поэтапной подачи давления
№ Этап (поэтапная подача давления)
Стандартные условия
испытания
1
Подать избыточное давление 3 кгс/см
2
более чем на 3 минуты
для проверки на отсутствие значительных утечек
Отсутствие падения давления2
Подать избыточное давление 15 кгс/см
2
более чем на 3 минуты
для проверки на отсутствие утечек
3
Подать избыточное давление 28 кгс/см
2
более чем на 24 часа
для проверки на отсутствие микротрещин
Измерение давления
Подайте избыточное давление 28 кгс/cм
2
более чем на 24 часа и проверьте, нет ли падения
давления. Если давление упадет, его следует скорректировать. При невозможности установки
требуемого давления уже на первом этапе, необходимо выявить утечку и устранить ее.
.
.
..
