ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03

www.daichi.ru

6. Оголяемые концы проводов должны быть не менее 12 мм.

7. Следите за соответствием цвета изоляции проводов номерам кон-

тактных выводов клеммных колодок внутреннего и наружного блоков и

надежно привинчивайте провода к соответствующим клеммам.

8. Присоединяйте провода заземления к соответ-

ствующим контактным выводам.

9. Протягивайте провода для их надежной фиксации

и далее закрепляйте провода держателем проводов.

10. Расправьте провода таким образом, чтобы они

не препятствовали закрытию сервисной крышки, и плотно закройте сервисную крышку.

мм 04

12 мм

мм 05

мм 21

5 мм

123

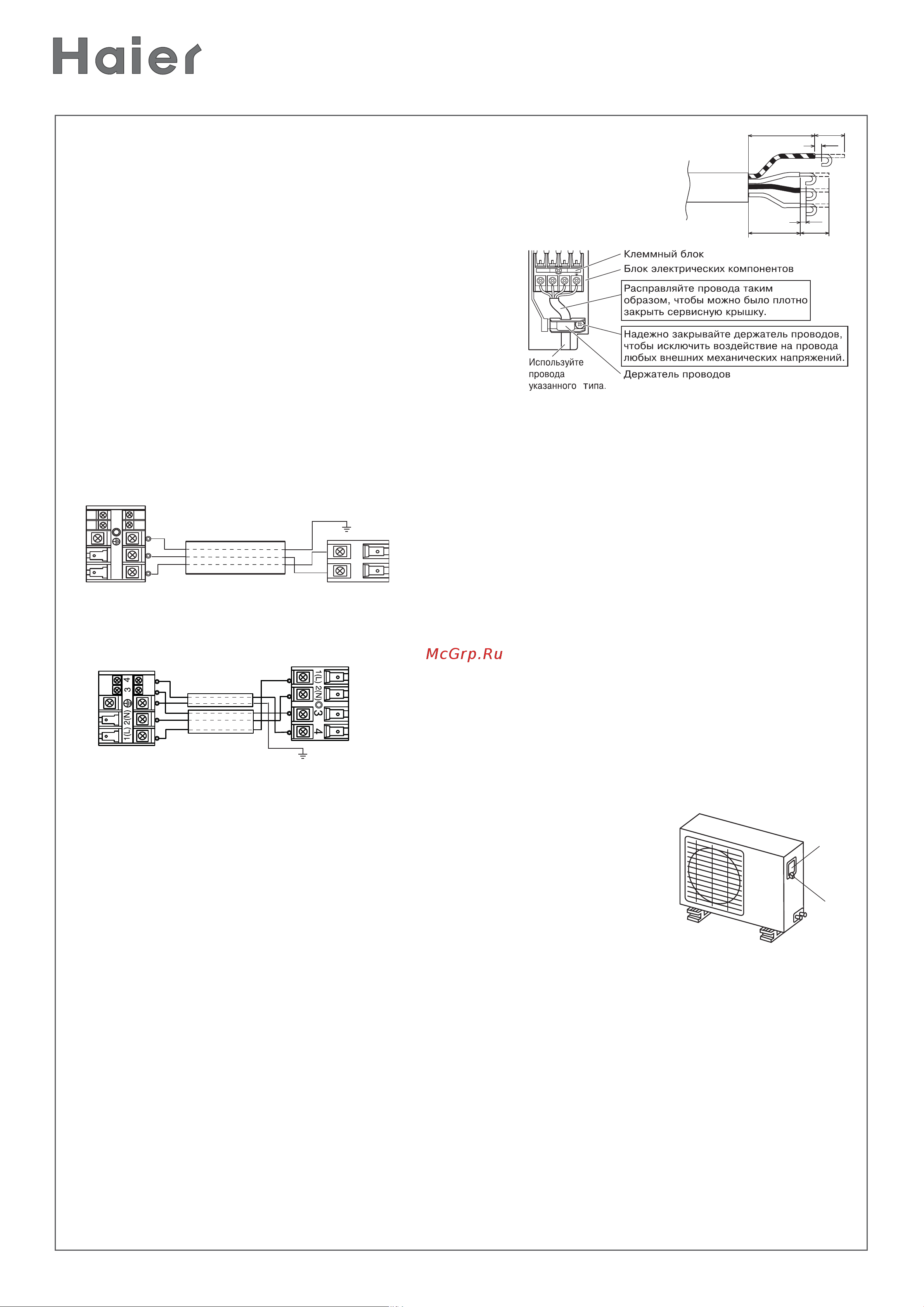

Межблочные соединения

Холодные модели:

HSU-07 LEK03 – HSU-12LEK03: 3 x 1,5 мм

Питание подается на внутренний блок

Модели тепло / холод:

HSU-07HEK03–HSU-18HEK03: 5 x 1,5 мм

Питание подается на внутренний блок

Подключение наружного блока

1.Снимите крышку электрического отсека наружного блока.

2.Подключите соединительные провода к контактам так, чтобы цифры,

указанные на контактах внутреннего и наружного блоков, совпадали.

Выполняя работы по подключению, руководствуйтесь пунктами,

приведенными в описании подключения внутреннего блока.

Крышка

Винт

(

)N(2

)

Внутренний блок

Наружный блок

Внутренний блок

Наружный бло
