Длина
трубопровода
Max. общая длина
L1+L2+L3+L4+ k1+ k2+
k3+ k4+ k5≤100 м
Max. фактическая длина между
наружным ODU и внутренним IDU
блоками.
L1+L2+L3+k5≤ 60м
Max. эквивалентная длина между
наружным ODU и внутренним IDU
блоками.
L1+L2+L3+k5≤ 80м
Max. длина между 1-м рефнетом и
самым удаленным внутренним блоком
L2+L3+ k5≤ 20м
Перепад по
высоте
Max перепад между
наружным и
внутренним блоками
(ODU & IDU)
Наружный блок
вверху
H1≤ 50м
Наружный блок
внизу
H1≤ 40м
Перепад между наружным внутренним
блоками
H2≤ 10м
Руководство по эксплуатации. Наружные блоки IMS 6 miniРук
5 Параметры фреонопровода

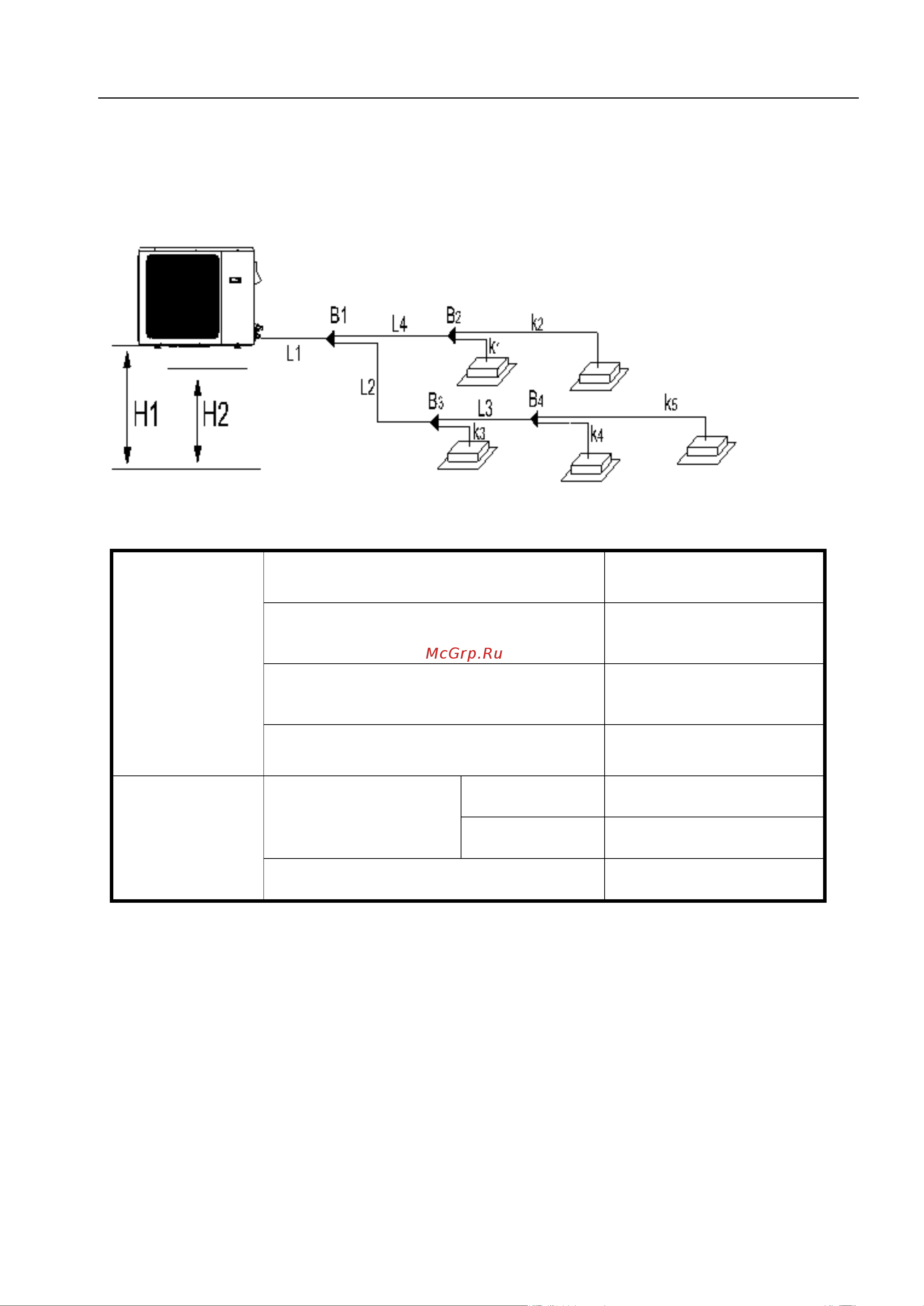

5.1 Параметры фреонопровода для моделей 8,10 кВт (рис.1.2)
Таблица 1.3
Рис.1.2
9
