Длина
трубопровода
Max. о
б
щ
ая длина*
L1+L2+L3+L4+L5+ k1+ k2+
k3+ k4+k5+k6
Max. фактическая длина между
наружным ODU и внутренним IDU
блоками.
L1+L2+L3+L4 +k6 ≤100м
Max. эквивалентная длина между
наружным ODU и внутренним IDU
блоками.
L1+L2+L3+L4+k6 ≤120м
Max. длина между 1-м рефнетом и
самым удаленным внутренним блоком
L2+L3+L4+ k6 ≤40м
Перепад по
высоте
Max перепад между
наружным и
внутренним блоками
(ODU & IDU)
Наружный
блок
вверху
H1≤ 50м
Наружный
блок внизу
H1≤ 40м
Перепад между наружным внутренним
блоками
H2≤ 15м
* Максимальная общая длина для моделей 12~16 кВт ≤150 м
* Максимальная общая длина для моделей 22, 26 кВт ≤250 м

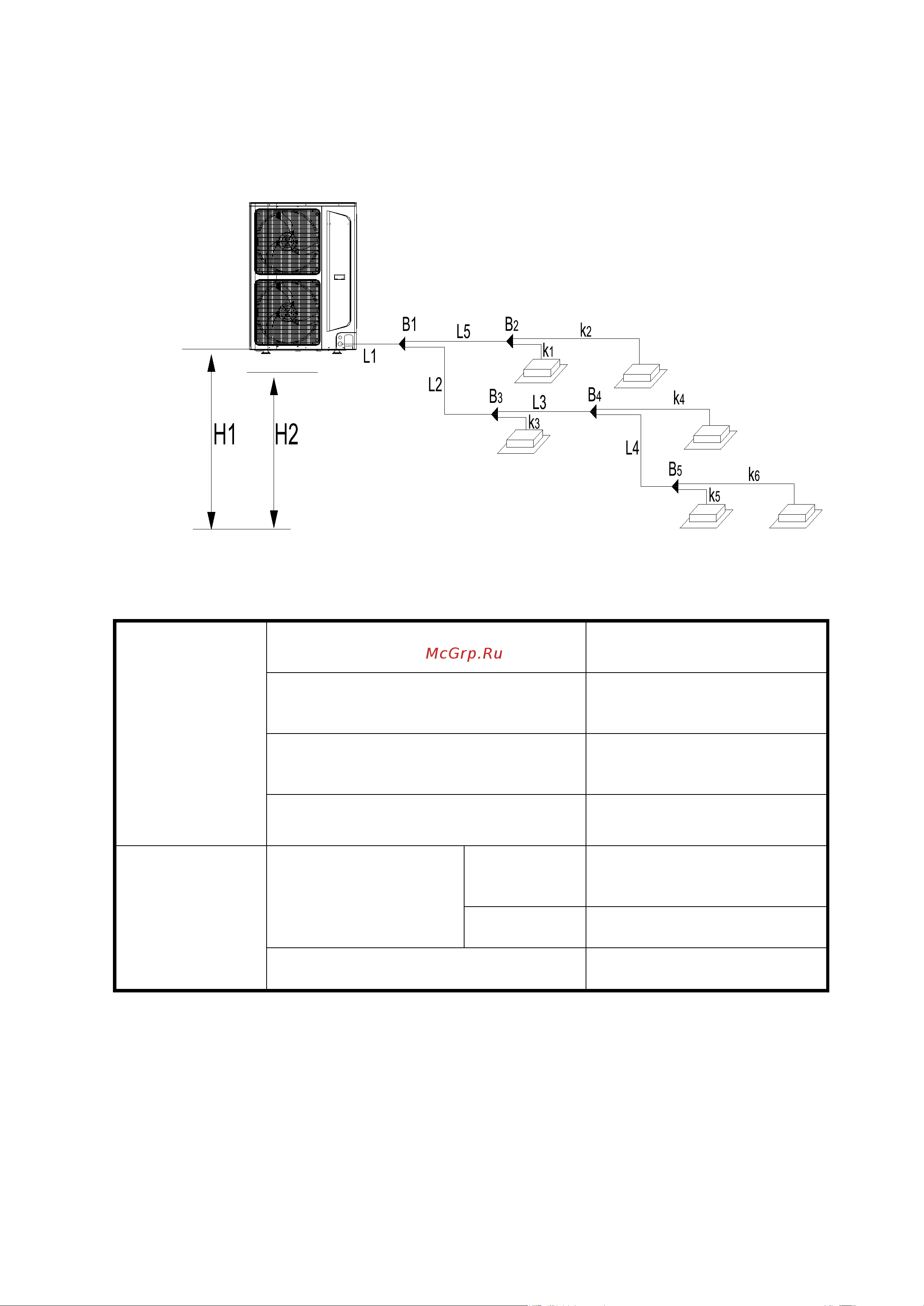

5.2 Параметры фреонопровода для моделей 12,14, 16, 22, 26 кВт (рис.1.3)
Таблица 1.4
Рис.1.3
