ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
18

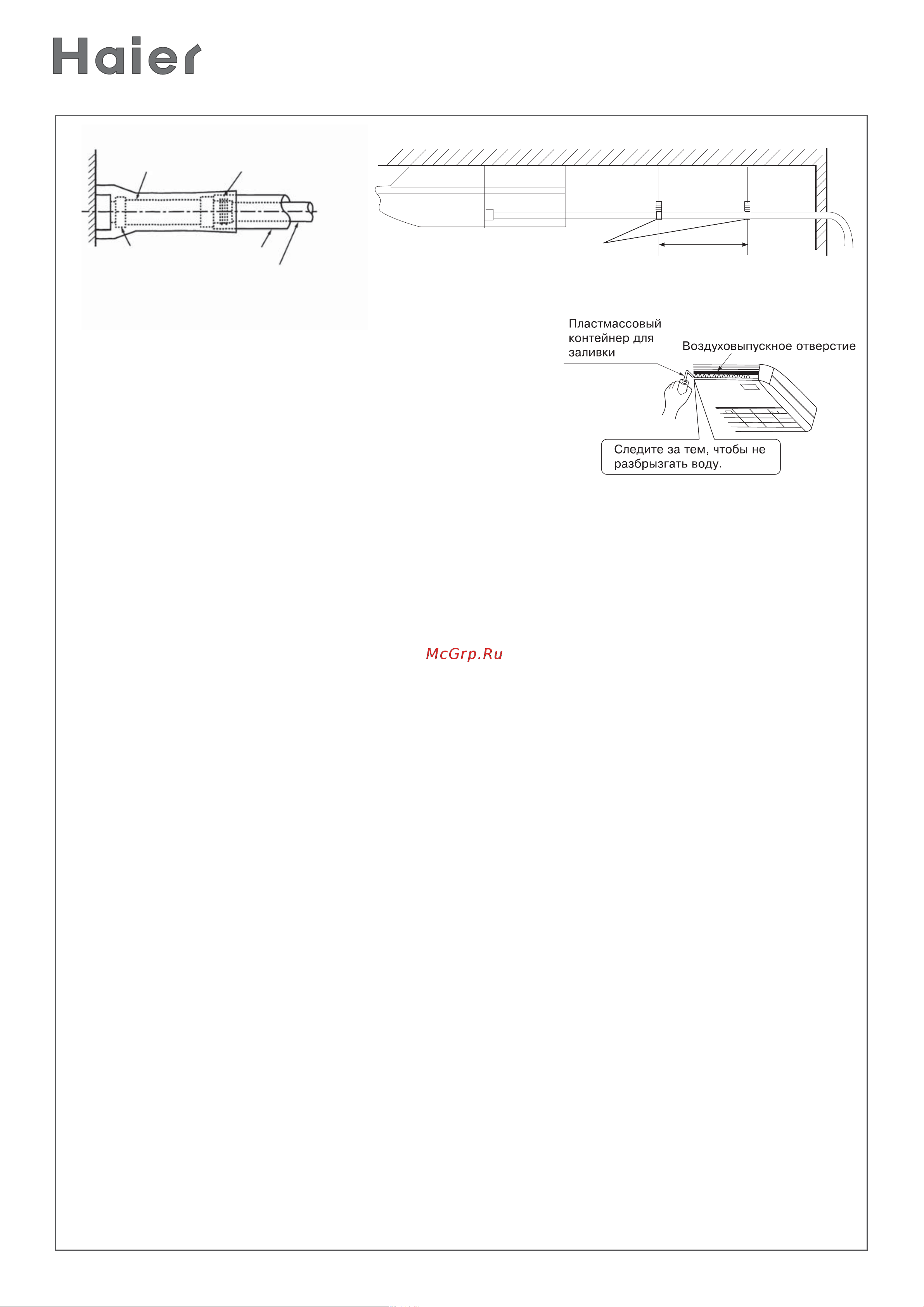

5. После выполненных работ по прокладке и подключе-
нию дренажной магистрали проверьте плотность всех
соединений и убедитесь в том что дренаж удаляется
беспрепятственно. Для этого залейте в дренажный под-
дон примерно 600 мл воды.
6. Если невозможно обеспечить достаточный уклон дре-
нажной трубы или на ней есть участки с подъемами, то
можно установить дренажную помпу стороннего произ-
водителя (подробнее смотри приложение “Дренажные
помпы”).
Гибкий шланг
Теплоизоляция
Крепящая
полоска
Теплоизоляция
Твердая
хлорвиниловая
трубка
1,5'2 м
Подвесы
Содержание
- Инструкция по монтажу 1
