ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
24
Если длина трассы превышает 5 метров - необходима дозаправка системы.
Расчет дозаправки
Расчет дозаправки производится по формуле:
R = (L – 5) x K, [кг]
Где:
R- необходимое количество хладагента, [кг]
L- общая длинна трассы, [м]
5- стандартная длинна трассы, [м]
K- коэффициент, [кг/м]
Для моделей HCFU-18: K=0,03 [кг/м].
Для модели HCFU-28,42: K=0,065 [кг/м].
Заправка газом
Кондиционер должен работать в режиме охлаждения!
1. Подсоедините газовый баллон к сервисному
порту запорного вентиля газовой трубы (треххо-
довой) через манометрический коллектор.
2. Приоткройте баллон с фреоном и выполните
продувку воздуха из шлангов: исходящего от га-
зового баллона с хладагентом и подходящего к
сервисному порту, приоткрыв на коллекторе вен-
тиль Lo и ослабив резьбовое соединение запра-
вочного шланга с сервис портом. После продув-
ки плотно прикрутите шланг, закройте вентиль Lo
и вентиль на баллоне.
3. Добавьте рассчитанное количество хладагента.
Дозаправку производите небольшими порция-
ми.

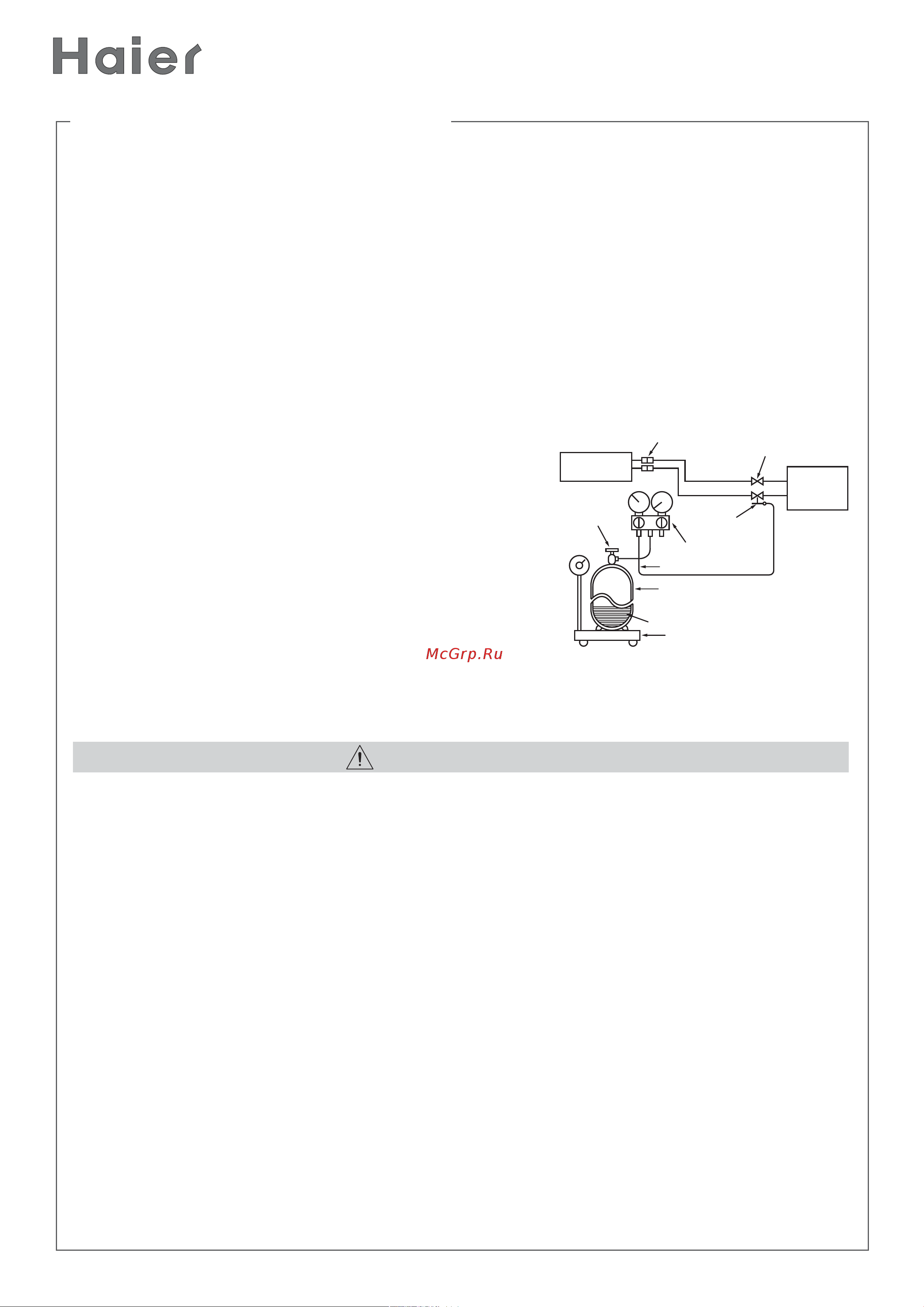

ДОЗАПРАВКА СИСТЕМЫ ФРЕОНОМ
Соединение
Внутренний
блок
Жидкостная
труба
Газовая труба
Стопорный кран
Сервисный порт
Коллектор
Заправочный шланг
Наружный
блок
Распределительный
клапан газового
баллона с хладагентом
Баллон с газом хладагента
Хладагент (жидкий)
Электронные весы
для заправки
хладагента
ОСТОРОЖНО
• Запрещается выпускать хладагент в атмосферу.
Следите за тем, чтобы хладагента не выпускался в атмосферу во время установки,переустановки
или ремонта контура хладагента.
• При заправке холодильной системы, работающей на фреоне R-22, дополнительным
хладагентом необходимо убедиться в том, что он газообразный. Кроме того, рекомендуется
заправлять систему медленно во избежание застопоривания компрессора.
Кондиционеры работающие на фреоне R-22 дозаправляются фреоном находящимся в
газообразном состоянии.
Для поддержки высокого давления в газовом баллоне в холодное время года
нагрейте газовый баллон в теплой воде (с температурой ниже 40 °С).
Запрещается использовать открытый огонь или пар.
