www.daichi.ru
23
ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU

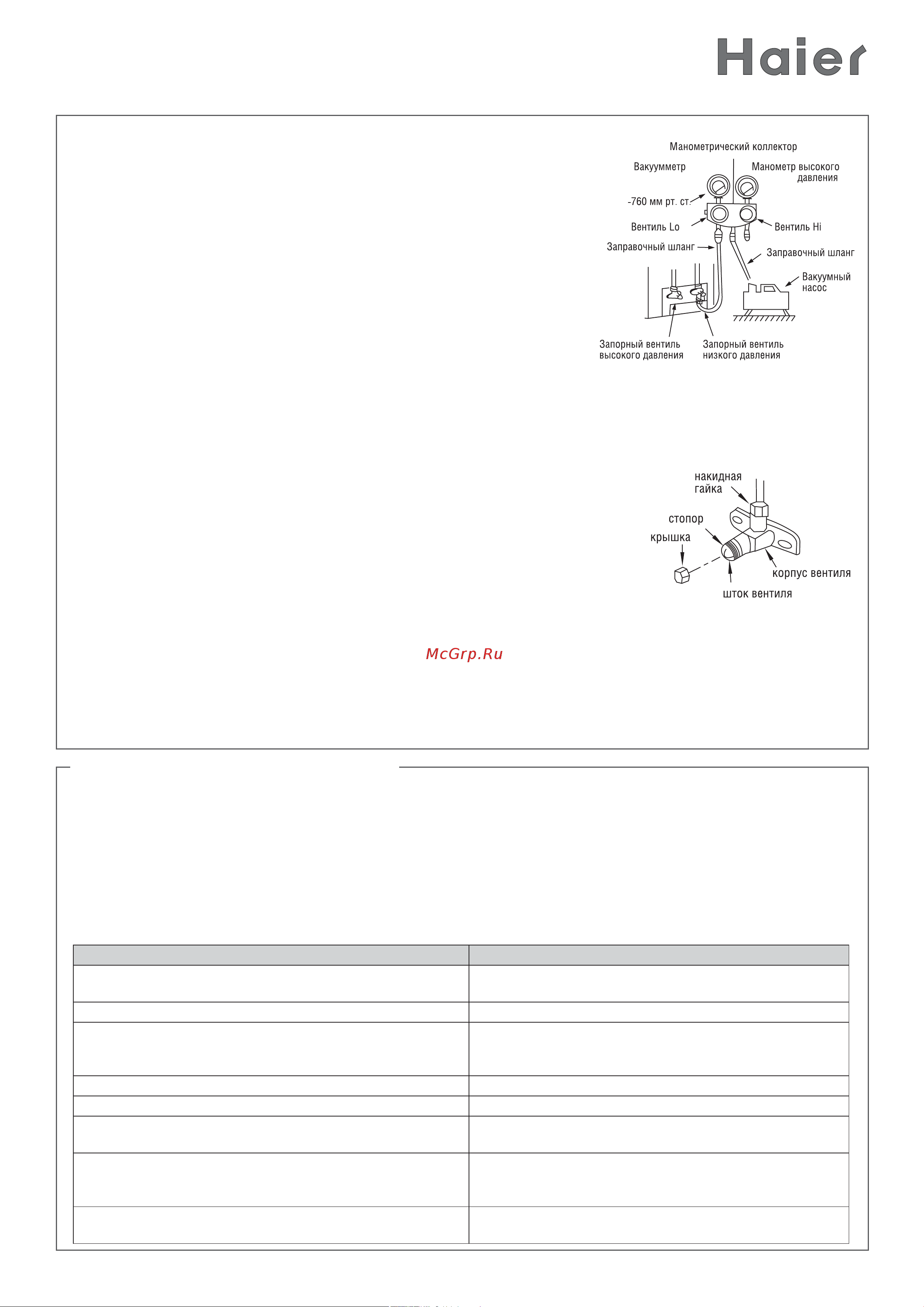

1. Подключите заправочный шланг манометрического кол-
лектора к заправочному клапану запорного вентиля низкого
давления (газовая труба).
2. Подключите другой заправочный шланг к вакуумному насосу.
3. Закройте вентиль Hi и полностью откройте вентиль Lo ма-
нометрического коллектора .
4. Включите вакуумный насос и начните откачку воздуха из
холодильного контура.
5. Продолжительность процесса вакуумирования составляет
не менее 15 мин. По окончании процесса, давление, показы-
ваемое вакуумметром, должно достичь - 760 мм рт. ст.
(–1,0 x10
5
Па).
После завершения откачки полностью закройте вентиль Lo и выключите вакуумный насос. Про-
контролируйте показания манометра, стрелка не должна отклоняться от значения достигнуто-
го после остановки вакуумного насоса. Повышение давления свидетельствует о наличии не-
герметичности в системе. В данном случае необходимо найти и устранить негерметичность в
системе и повторить процесс вакуумирования.
6. Снимите крышки с запорных вентилей жидкостной и газовой труб
наружного блока. В этот момент вентили должны быть закрыты.
Поверните шток запорного вентиля жидкостной трубы (тонкая) на
45° против часовой стрелки и оставить в таком положении 6–7 сек.
Убедитесь, что давление, показываемое манометром, превышает
атмосферное давление.
7. Отключите заправочный шланг от вакуумметра и кратковременно
приоткройте вентиль Lo, но не допускайте падение давления до 0!
8. Отключите заправочный шланг от кондиционера.
9. Полностью откройте штоки запорных вентилей жидкостной и газовой труб и аккуратно за-
крутите их крышки.
10. Убедитесь, что газ не утекает из мест соединений труб холодильного контура с блоками
кондиционера (A, B, C, D).
ТЕСТОВЫЙ ЗАПУСК СИСТЕМЫ
Измерьте напряжение питания и удостоверьтесь в том, что оно находится в заданных интервалах.
Пробную операцию следует выполнять либо в режиме охлаждения, либо в режиме нагрева. В
режиме охлаждения выберите самую низкую программируемую температуру; в режиме нагрева
выберите самую высокую программируемую температуру. Пробная операция может быть забло-
кирована в любом режиме в зависимости от температуры в помещении.
С целью защиты система блокирует операцию перезапуска на три минуты после выключения.
Проверьте, работают ли все функции кондиционера (охлаждение, нагрев и другие).
Пункты проверки Возможные неисправности
Правильность установки внутреннего и наружного
блоков на прочных основаниях
Падение, вибрация, шум
Отсутствие утечек газообразного хладагента Нарушение функций охлаждения/нагрева
Тепловая изоляция труб для газообразного и
жидкого хладагента и удлинителя дренажного шланга
внутреннего блока
Утечка конденсата
Правильность монтажа дренажной линии Утечка конденсата
Правильность заземления системы Утечка электрического тока
Использование специализированных проводов для
межблочных соединений
Выход из строя или загорание
Отсутствие препятствий в тракте подачи входящего или
выходящего воздуха внутреннего или наружного блока.
Открытое состояние запорных вентилей
Нарушение функций охлаждения/нагрева
Нарушение приема внутренним блоком сигналов
дистанционного управления
Нерабочее состояние
