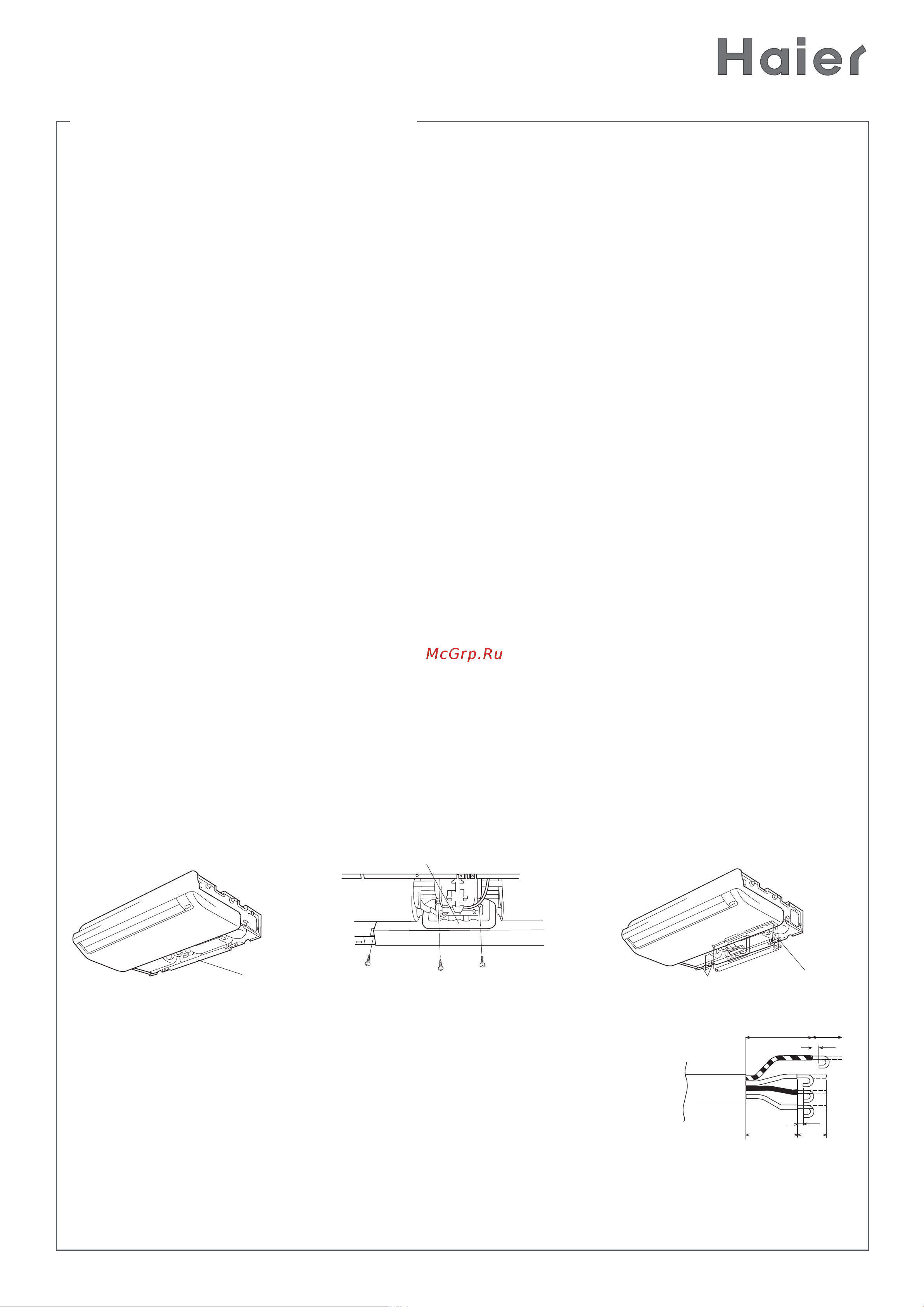

ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Электромонтажные работы должны выполняться в соответствии с действующими государствен-
ными стандартами. Все провода, детали и материал должны соответствовать действующим
государственным стандартам.
Не подавайте напряжение на блоки системы кондиционирования до тех пор, пока не проведена
проверка на герметичность контура циркуляции хладагента.
Используйте соединительные кабели с сечением жил и номинальным напряжением, указанным в
техническом описании кондиционера. Заметьте, что сечение кабелей, применяемых в системах
кондиционирования, как правило, превосходит сечение кабелей обычных электроприборов.
Прокладка кабелей, соединяющих наружный и внутренний блоки, производится в соответствии с
конфигурацией трубопроводов хладагента, соединяющих эти блоки.
Электротехнические работы должны производиться в соответствии требованиями местных
правил техники безопасности. Все электротехнические работы выполняются квалифицирован-
ным техническим персоналом.
Электрические подключения выполнять в соответствии с электрическими схемами, приведенны-
ми в приложении и на панелях наружного и внутреннего блоков кондиционера.
Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к
ней кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устра-
нения. К автомату защиты, к которому подключается кондиционер, нельзя подключать другие
электроприборы.
Подключение внутреннего блока
1. Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться
из-за вибрации во время транспортировки кондиционера. При нарушении контактов возможен
нагрев и возгорание проводов. Поэтому проверьте надежность контактов и закрепите соедине-
ние при необходимости.
2. Проверьте параметры электропитания.
3. Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.
4. Убедитесь, что сечение кабеля электропитания достаточно для кондиционера.
5. Открутите винты удерживающие блок автоматики и затем выдвиньте сам блок.
6. Подключите кабели в соответствии с маркировкой контактов.
7. Оголяемые концы проводов должны быть не менее 12 мм.
8. Следите за соответствием цвета изоляции проводов номерам контакт-
ных выводов клеммных блоков комнатного и наружного блоков и надежно
привинчивайте провода к соответствующим клеммам. При подключении
силовых кабелей к разъемам необходимо соблюдать следующие правила: не подключайте кабе-
ли разных диаметров к одному разъему - ненадежный контакт ведет к нагреванию места подклю-
чения, при подключении кабелей одного и того же номинала следуйте указаниям иллюстрации.
мм 04
12 мм
мм 05
мм 21
5 мм
5 мм
Блок автоматики
Блок автоматики
Блок автоматики
Крепежные винты
