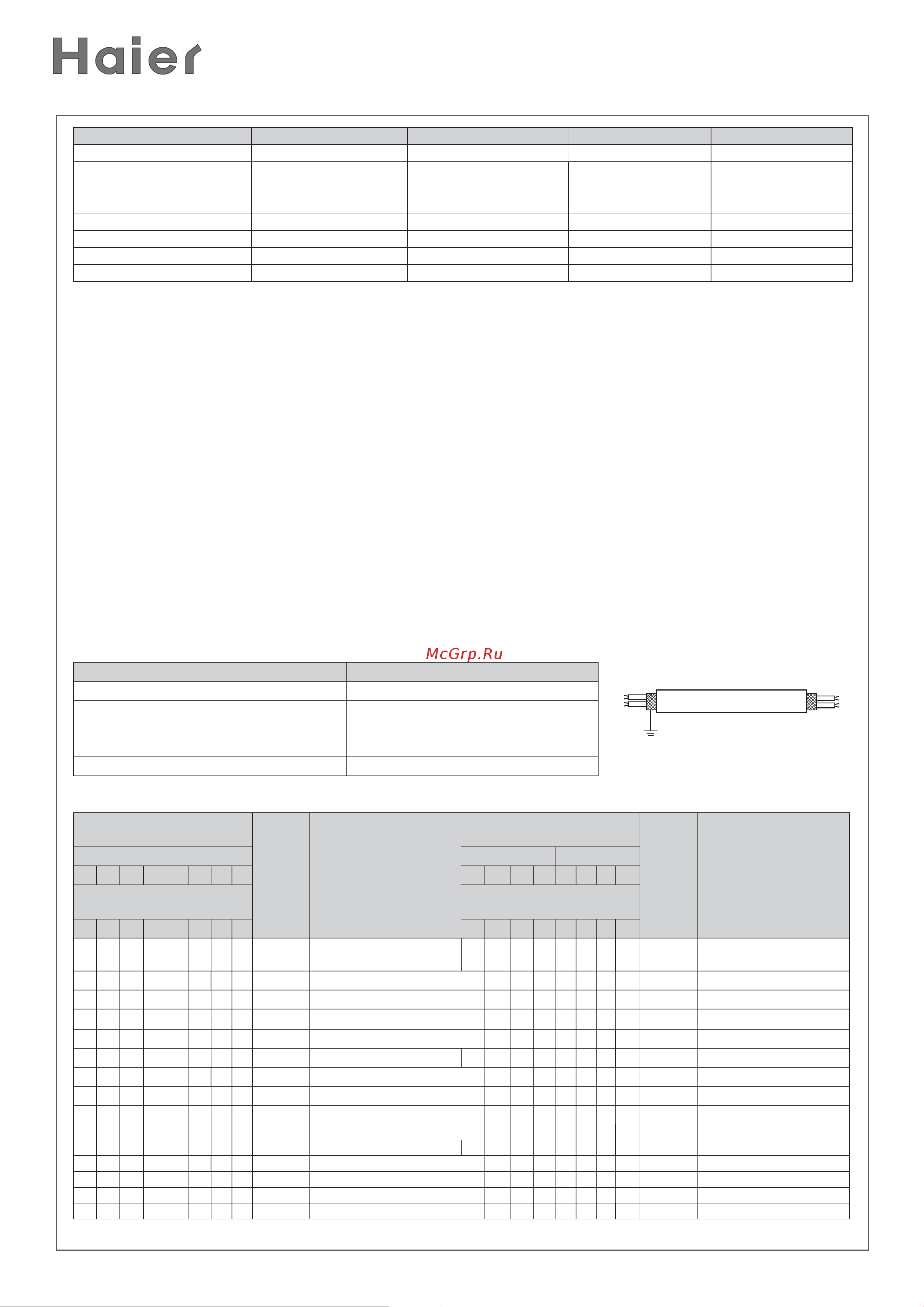

ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
30
Номер SW1-4 SW1-3 SW1-2 SW1-1
91000
10 1 0 0 1
11 1 0 1 0
12 1 0 1 1
13 1 1 0 0
14 1 1 0 1
15 1 1 1 0
16 1 1 1 1
Примечание: На пульте управления YR-E12 есть джампер J01, который отвечает за выбор режима работы
пульта: индивидуальный или групповой. При индивидуальном управлении он должен быть разомкнут, при
групповом замкнут.
При использовании карты включения/выключения (например, гостиничные номера) необходи-
мо установить тумблер 4 на дип-переключателе SW2 в позицию 0 (OFF), при этом управление
включением/выключением кондиционера может осуществляться как с помощью пульта, так и с
помощью карты. При положении 1 (ON) – карта не активна.
К центральному пульту управления возможно подключить максимум 128 блоков (или 128 групп
по 16 блоков), при этом каждый из них должен иметь свой центральный адрес, важно чтобы
адреса в системе не повторялись. При наличии группы в системе центральный адрес задается
только на главном блоке (мастере), после производится групповая адресация подчиненных
блоков. Адресация для моделей HCFU-18CF/HF03 производится с помощью восьмипозицион-
ного дип-переключателея на адаптере YCJ-A001 (подробнее смотри инструкцию к адаптеру), у
остальных моделей с помощью четырехпозиционных дип-переключателей SW-1 и SW-2 на пла-
те внутреннего блока.
Для подключения необходимо использовать экранированный двухжильный кабель, сечение жил
зависит от длины самого кабеля, а сам экран кабеля должен быть заземлен.
Длина провода, м Характеристики
< 100 0,3 мм
2
х 2 МКЭШ
100 L < 200 0,5 мм
2
х 2 МКЭШ
200 L < 300 0,75 мм
2
х 2 МКЭШ
300 L < 400 1,25 мм
2
х 2 МКЭШ
400 L < 600 2,0 мм
2
х 2 МКЭШ
Позиции дип-переключателей при адресации блоков
Дип-переключатели на
плате
Цен-
траль-
ный
адрес
Периодичность
переключения конди-
ционеров через со-
гласователь работы
YCJ-A001, час.
Дип-переключатели на
плате
Цен-
траль-
ный
адрес
Периодичность
переключения конди-
ционеров через со-
гласователь работы
YCJ-A001, час.
SW-2 SW-1 SW-2 SW-1
43214321 43 214321
Дип-переключатель на
YCJ-A001
Дип-переключатель на
YCJ-A001
87654321 87654321
*0000000 1
При возникновении не-
исправности
* 1 0 0 0 0 0 0 65 64
*0000001 2 1 *1000001 66 65
*0000010 3 2 *1000010 67 66
*0000011 4 3 *1000011 68 67
*0000100 5 4 *1000100 69 68
*0000101 6 5 *1000101 70 69
*0000110 7 6 *1000110 71 70
*0000111 8 7 *1000111 72 71
*0001000 9 8 *1001000 73 72
* 0 0 0 1 0 0 1 10 9 * 1 0 0 1 0 0 1 74 73
* 0 0 0 1 0 1 0 11 10 * 1 0 0 1 0 1 0 75 74
* 0 0 0 1 0 1 1 12 11 * 1 0 0 1 0 1 1 76 75
* 0 0 0 1 1 0 0 13 12 * 1 0 0 1 1 0 0 77 76
* 0 0 0 1 1 0 1 14 13 * 1 0 0 1 1 0 1 78 77
* 0 0 0 1 1 1 0 15 14 * 1 0 0 1 1 1 0 79 78
кабель
заземление
