ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
32

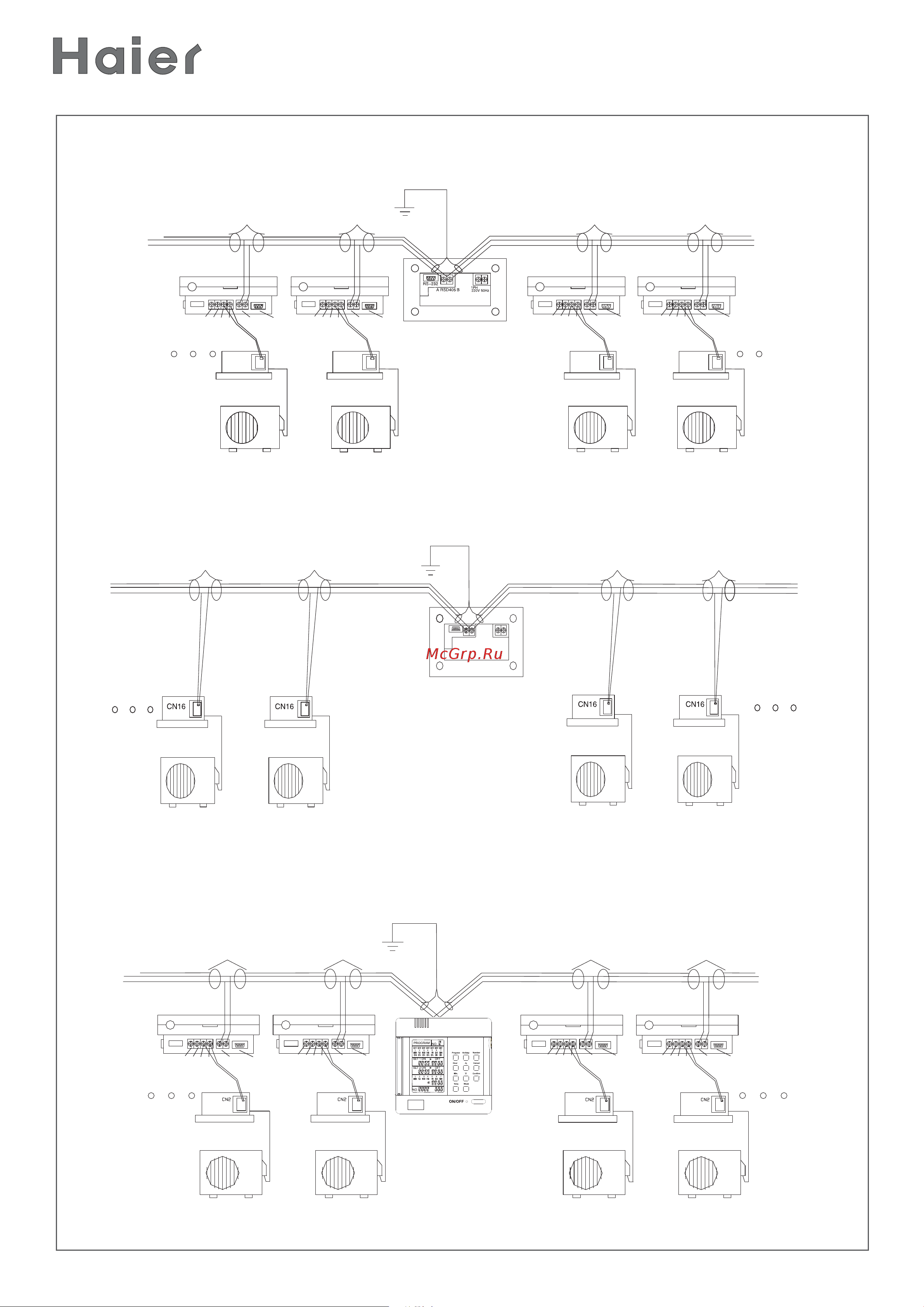

Принципиальная схема подключения центрального пульта YCZ-A001
С блоками через адаптер YCJ-A001
С блоками без адаптера YCJ-A001
Принципиальная схема подключения недельного таймера YCS-A001
С блоками через адаптер YCJ-A001
CN2
CN2
CN2 CN2
B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232 B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232
B' B+ A' A+ RS'485A RS'232
