5 Разъемы и индикаторы

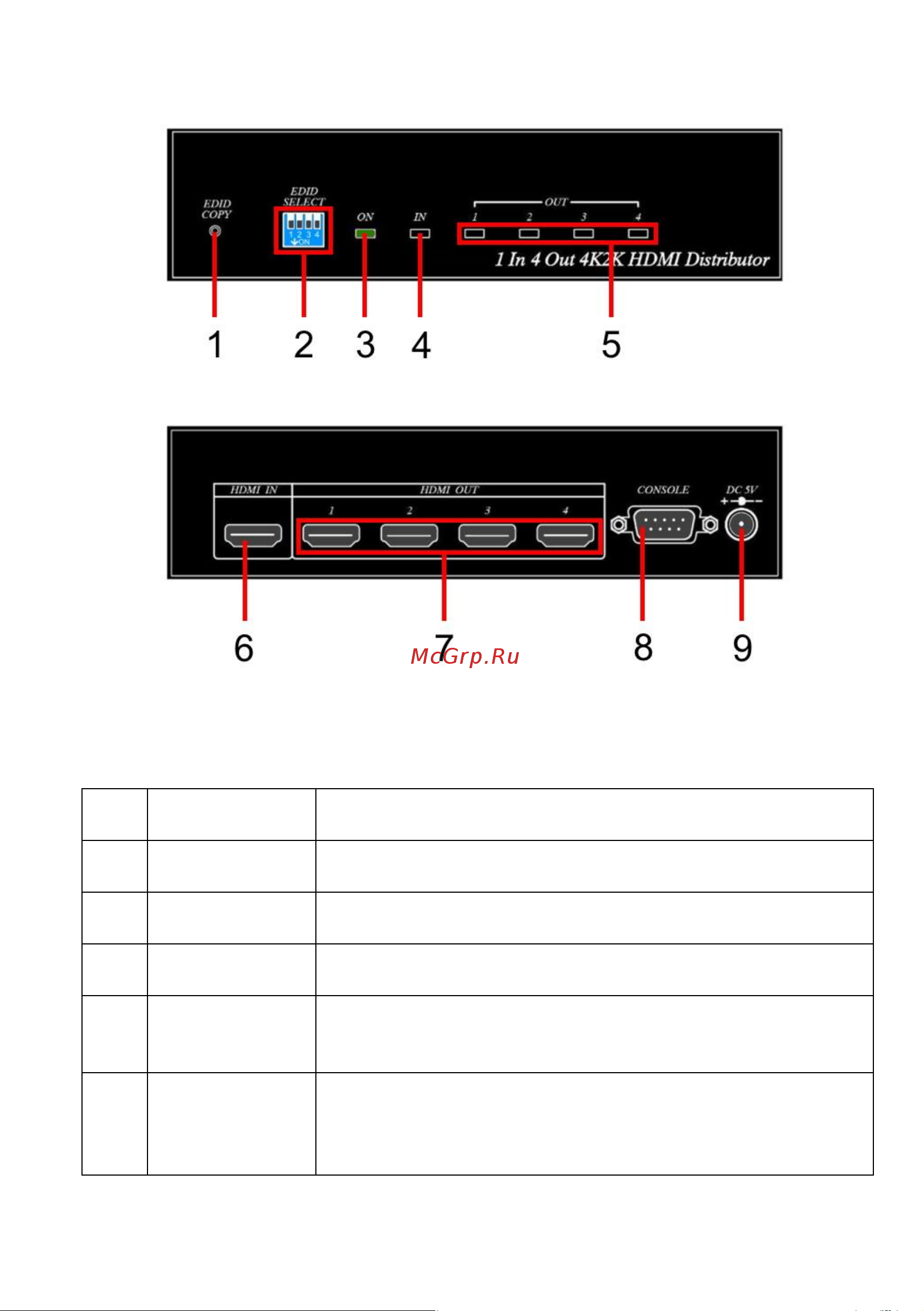

Рис.2 Разъемы и индикаторы HD04-4K

Таб. 1 Назначение разъемов и индикаторов HD04-4K

№

п/п

Обозначение

Назначение

EDID COPY

Кнопка включения функции автоматического

выбора EDID.

EDID

SELECT

Dip-переключатели ручного выбора режимов EDID

LED индикатор питания.

Горит зеленым - питание подается.

LED индикатор подключения источника сигнала.

Горит синим – источник подключен, идет передача

сигнала.

OUT

1 2 3 4

LED индикаторы подключения устройств

отображения 1, 2, 3, 4.

Горит синим – устройство подключено, идет

передача сигнала.
