Sc&t HD04-4K [5/7] Подключение

№

п/п

Обозначение

Назначение

HDMI IN

Разъем HDMI-A подключения источника сигнала

HDMI кабелем.

HDMI OUT

1 2 3 4

Разъемы HDMI-A для подключения устройств

отображения 1, 2, 3, 4 HDMI кабелем.

CONSOLE

Разъем DB-9 подключения к ПК для обновления

прошивки.

DC 5V

Разъем подключения внешнего блока питания

AC220V/DC5V (2А) (входит в комплект поставки).

6 Подключение

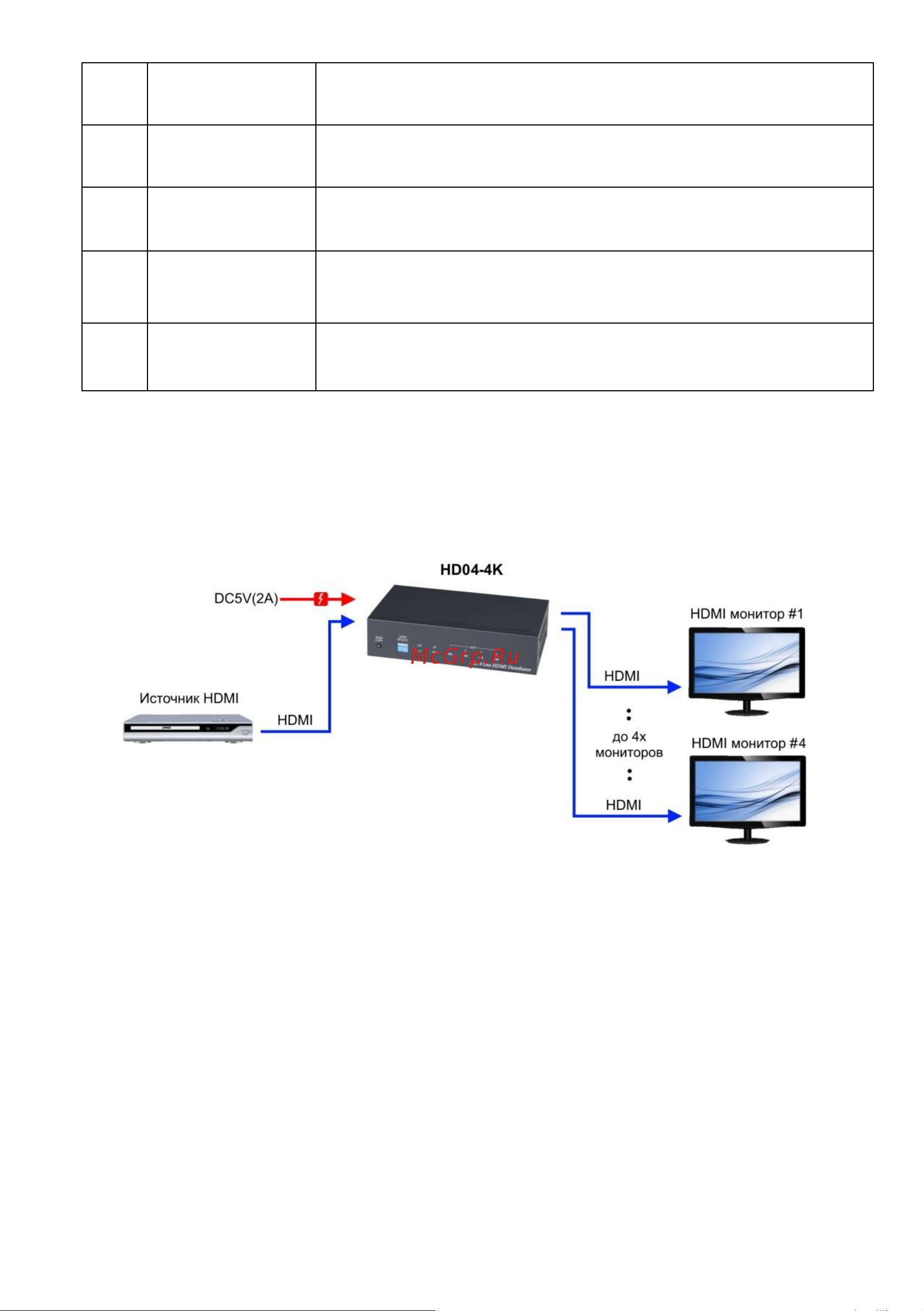

Рис.3 Типовая схема подключения HD04-4K.

Внимание!

- Рекомендуется подключать блок питания после того как произведены

все остальные подключения.

- Разветвитель и соединительные кабели должны быть расположены

вдали от источников электромагнитных излучений, таких как

микроволновые печи, радиооборудование, источники высокого

напряжения и т.п.
