7 Выбор режима EDID

В разветвителе HD04-4K предусмотрено несколько вариантов

выбора данных EDID для передачи источнику сигнала (Таб. 2).

- Начальная установка. Источник сигнала передает изображение с

разрешением 1080p. Все Dip-переключатели находятся в положении

OFF.

- Ручной выбор. Источник сигнала будет использовать EDID того

устройства отображения, которому соответствует Dip-переключатель

находящийся в положении ON.

- Автоматический выбор. Разветвитель генерирует EDID, чтобы

источник сигнала работал с максимально высоким разрешением, которое

поддерживается всеми устройствами отображения. Соответствующие

Dip-переключатели нужно перевести в положение ON и нажать кнопку

EDID COPY на передней панели.

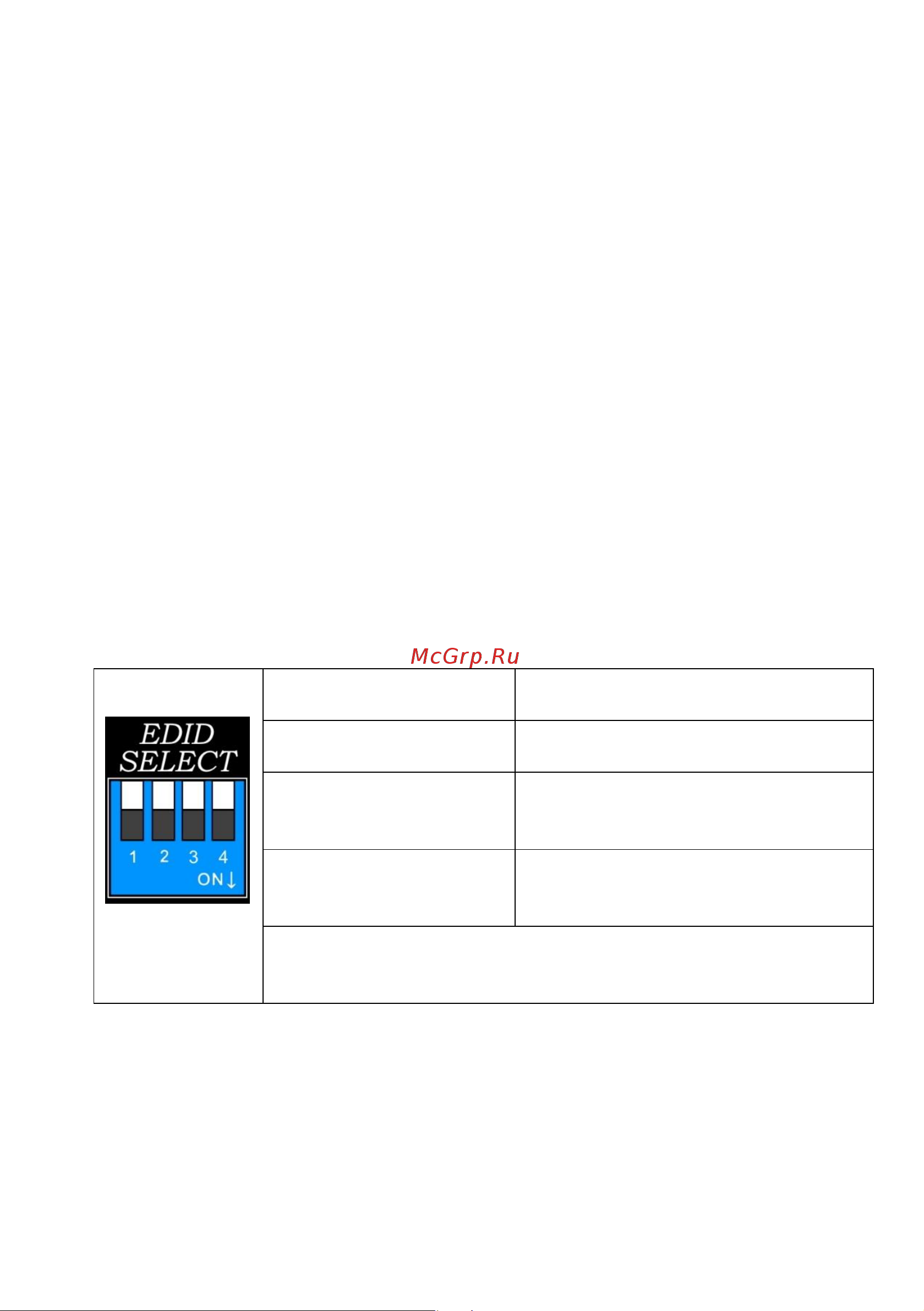

Табл.2 Выбор режима EDID с помощью Dip-переключателей HD04-4K.

(2) Рис. 2

DIP

1, 2, 3, 4

EDID

Все переключатели в

положении OFF

Установлено разрешение 1080p

(по умолчанию).

Один из

переключателей в

положении ON

Выбран EDID устройства

отображения, подключенного к

соответствующему выходу.

Более одного

переключателя в

положении ON

Автоматический выбор EDID.*

* Если более двух переключателей находятся в

положении ON, то разветвитель поддерживает

только 2х канальную передачу звука.
