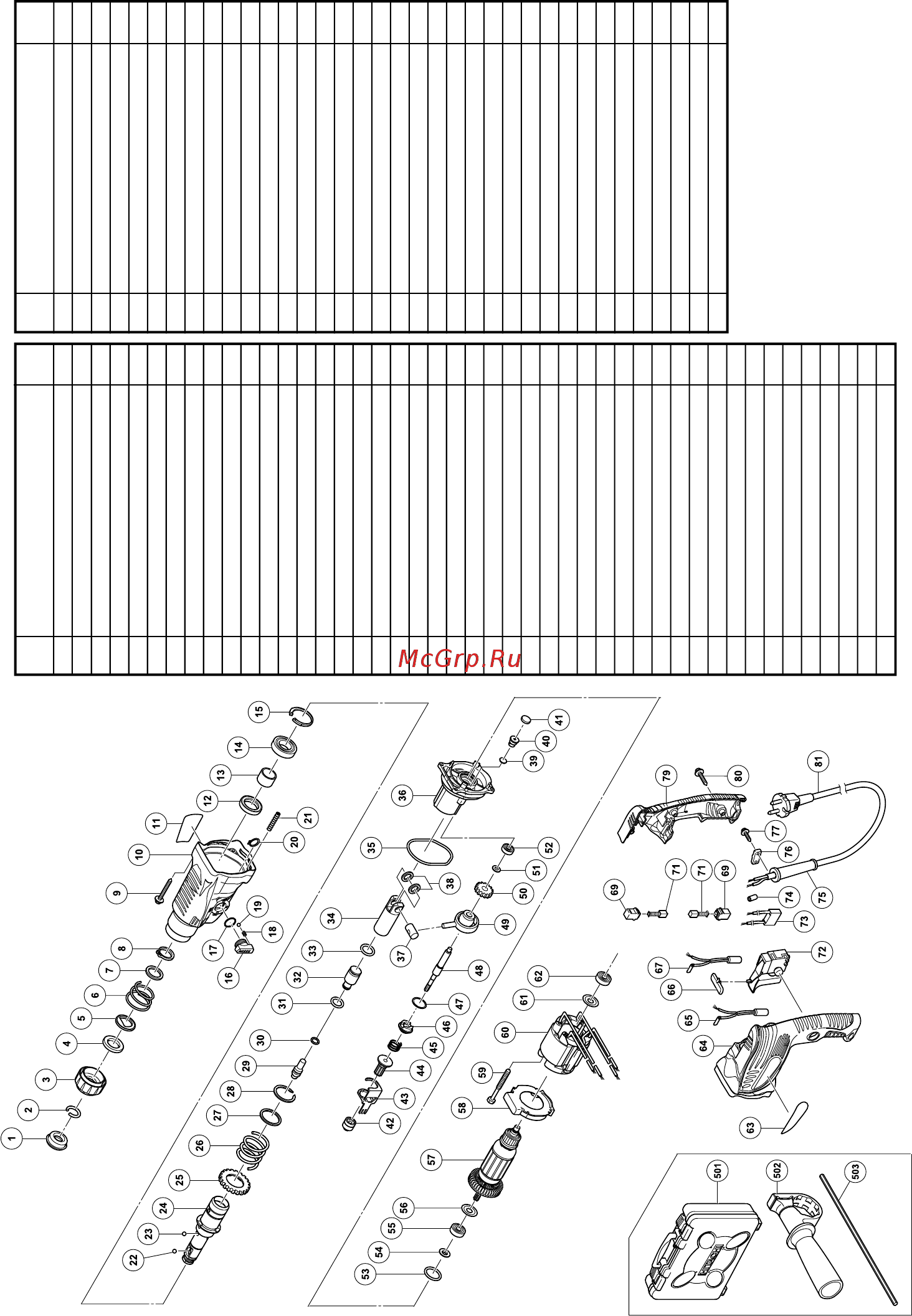

76
Item
No.
Part Name Q’TY
1 FRONT CAP 1
2 STOPPER RING 1
3 GRIP 1
4 BALL HOLDER 1
5 HOLDER PLATE 1
6 HOLDER SPRING 1
7 WASHER (B) 1
8 RETAINING RING FOR D20 SHAFT 1
9
TAPPING SCREW (W/FLANGE) D4
×
30
4
10 GEAR COVER 1
11 NAME PLATE 1
12 OIL SEAL 1
13 SLEEVE 1
14 BALL BEARING 1
15 RETAINING RING 37MM 1
16 CHANGE LEVER 1
17 SPRING (H) 1
18 O-RING 1
19 STEEL BALL D3.97 1
20 RETAINING RING FOR D15SHAFT 1
21 SPRING (C) 1
22 STEEL BALL D7 1
23 STEEL BALL D5.55 3
24 CYLINDER 1
25 SECOND GEAR 1
26 SPRING (A) 1
27 WASHER (A) 1
28 RETAINING RING D28 1
29 SECOND HAMMER 1
30 O-RING (B) 1
31 O-RING (A) 1
32 STRIKER 1
33 O-RING (A) 1
34 PISTON 1
35 O-RING (A) 1
36 INNER COVER 1
37 PISTON PIN 1
38 WASHER (C) 2
39 FELT PACKING (A) 1
40 VALVE 1
41 FELT PACKING (B) 1
42 PINION SLEEVE 1
43 LOCK PLATE 1
44 SECOND PINION 1
45 CLUTCH SPRING 1
Item
No.
Part Name Q’TY
46 CLUTCH 1
47 WASHER 1
48 SECOND SHAFT 1
49 RECIPRO BEARING 1
50 FIRST GEAR 1
51 WASHER (B) D12.5 1
52 BALL BEARING 626VVC2 1
53 O-RING 1
54 FRINGER 1
55 BALL BEARING 609DDC3PS2-L 1
56 WASHER (A) 1
57 ARMATURE 1
58 FANGUIDE 1
59 HEX. HD. TAPPING SCREW D4×45 2
60 STATOR 1
61 WASHER (A) 1
62 BALL BEARING 608VVC2 1
63 HITACHI LABEL 1
64 HOUSING 1
65 CHOKE COIL (A) 1
66 PUSH BUTTON 1
67 CHOKE COIL (A) 1
69 BRUSH HOLDER 2
71 CARBON BRUSH 2
72 SWITCH 1
73 NOISE SUPPRESSOR 1
74 TUBE (D) 1
75 CORD ARMOR 1
76 CORD CLIIP 1
77
TAPPING SCREW (W/FLANGE) D4
×
16
2
79 HANDLE COVER 1
80
TAPPING SCREW (W/FLANGE) D4
×
20
3
81 CORD 1
501 CASE 1
502 SIDE HANDLE 1
503 DEPTH GAUGE 1
11Back_DH22PH_EE 1/16/09, 21:0276
