Theben DIMAX 534 plus (5340001) [2/5] Описание функций

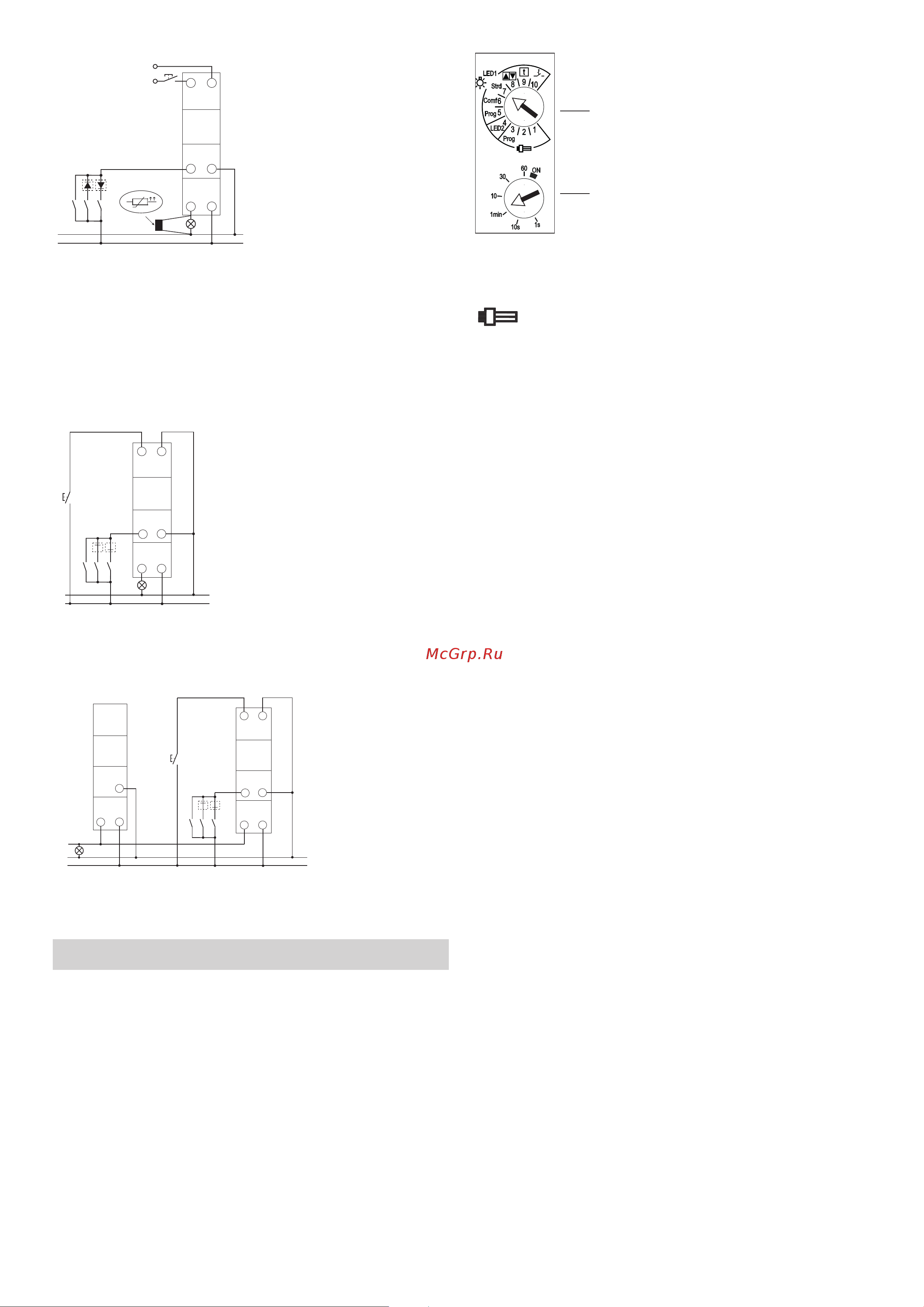

![Theben DIMAX 534 plus (5340001) [2/5] Описание функций](/views2/1813046/page2/bg2.png)
2
9070825
N
L
N
L
A2A1
B1
–
+
AC/DC
8 ... 230 V
L‘
T
LS 1
LS 2
LS 3
¾ Используйте модуль компенсации 9070825, чтобы
светодиоды не светили после выключения и не
мерцали.
¾ Установите компенсационный модуль параллельно
нагрузке.
!
Компонент может нагреваться!
Подключение 230 V
N
L
L´
N
L
A2A1
B1
LS 1
LS 2
LS 3
Подключение модуля повышения мощности
DMB 1 T (4930279)
DMB 1 T
N
L
L´
N
L
L´
N
L
A2A1
B1
LS 1
LS 2
LS 3
q
q
(Технические характеристики см. в Инструкции для
DMB 1 T)
4. Описание функций
Диммер снабжен поворотным переключателем на 10
позиций для установки режима работы:
Поворотный переключатель на 10
функций
Потенциометр для установки
времени диммирования от 1 с до
60 мин (для функций «Подъем» и
«Отбой», «Лестничный таймер» и
«Мягкое включение»)
ON = Свет всегда включен
Функции для компактных
люминесцентных ламп (CFL) (ESL)
Позиция 1
Автоматическое определение типа нагрузки (как
правило trailing edge (диммирование по заднему
фронту)).
•
Всегда старт с 100% для запуска CFL (компактных
люминесцентных ламп), ESL (энергосберегающих
ламп).
•
Диммирование возможно через 3 секунды.
Позиция 2
Без автоматического определения типа нагрузки
(всегда leading edge (диммирование по переднему
фронту))
•
Всегда старт с не менее 50% для запуска CFL
•
Диммирование «вниз» возможно через 2 секунды.
Позиция 3 Prog
Настройки освещения и минимальной яркости включе-
ния (только для CPL)
L При использовании нескольких компактных люми-
несцентных ламп может возникнуть раздражающее
мерцание при диммировании в положении 1.
¾ В этом случае используйте Позицию 2.
¾ Выполняйте настройку только с разогретыми ком-
пактными люминесцентными лампами (примерно
через 5 минут после включения).
L Несколько компактных люминесцентных ламп могут
вызвать перегрузку в Позиции 2, которая автомати-
чески приведет к уменьшению яркости ламп.
¾ Выберите Позицию 1, чтобы этого избежать.
Функции для светодиодных ламп (LEDs)
Позиция 4: LED 2
Без автоматического определения типа нагрузки
(всегда leading edge) (идеально для диммирования
проблемных LED-ламп)
