5
Запись яркости сценария освещения (в поз. 10)
¾ Установите переключатель в Поз. 5. Установится
текущая минимальная яркость.
¾ Включите выключатель на входе B1 (замкнуть); уста-
новится сценарий освещения.
¾ Нажмите кнопку на входе A1 / A2, чтобы увеличить
или уменьшить яркость.
¾ Отпустите кнопку на входе A1 / A2 на желаемом зна-
чении яркости; значение изменяется и применяется
для сценария активированного освещения.
¾ Выключите выключатель B1 (разомкнуть).
¾ Снова установите переключатель в Поз. 10.

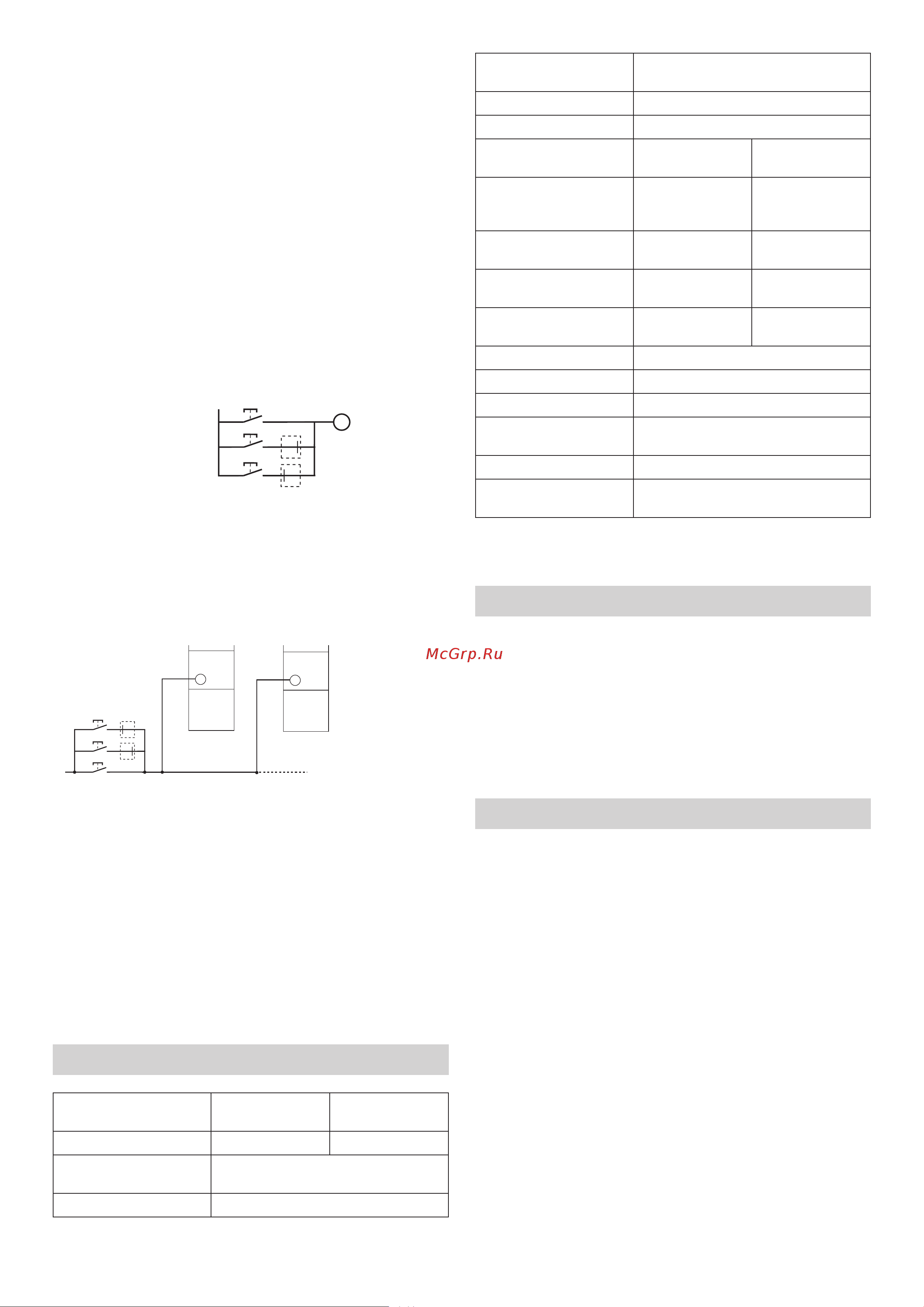

Несколько настроек яркости с диодным
модулем
Подключите к диммеру кнопки с диодным модулем
Diodenmodul
B1
LS1
LS2
LS3
L
Lichtszene 1
voreingestellt 50 %
Lichtszene 2
voreingestellt 25 %
Lichtszene 3
voreingestellt 75 %
Диодный модуль 9070367
Сценарий 1
предустановка 50%
Сценарий 2
предустановка 25%
Сценарий 3
предустановка 75%
Сценарий 1 также можно активировать, если одновре-
менно нажать кнопки LS2 и LS3.
Подключение кнопок с диодным модулем к
нескольким диммерам
B1
B1
L
Пример
Центральное выключение: настройте все диммеры
на яркость 0 %.
Центральное включение: настройте все диммеры
на яркость 100 %.
Сценарий 1: настройте диммер 1 на яркость 20 %,
настройте диммер 2 на яркость 70 %,
и так все диммеры на нужные яркости.
Сценарий 2: настройте диммер 1 на яркость 50 %,
настройте диммер 2 на яркость 40 %,
и так все диммеры на нужные яркости.
7. Технические характеристики
Trailing edge
(задний фронт)
Leading edge
(передний фронт)
Позиция потенциометра 1, 6, 7, 8, 9, 10 2, 4
Номинальное
напряжение
230 В +10 % / –15 %
Частота тока 50 Гц
Собственное
энергопотребление
обычно 0.2 Вт
Типы нагрузок R/L/C
Мин. нагрузка –
Лампы накаливания,
галогенные лампы
400 Вт (до 35 °C)*
330 Вт (до 50 °C)*
Диммируемые компактные
люминесцентные лампы
(CFL)
400 Вт (до 35 °C)
330 Вт (до 50 °C)
80 Вт (до 35 °C)
70 Вт (до 50 °C)
Диммируемые
LED-лампы
400 Вт (до 35 °C)
330 Вт (до 50 °C)
60 Вт (до 35 °C)
50 Вт (до 50 °C)
Электронные
трансформаторы (C)
300 Вт (до 50 °C)*
Индуктивные
трансформаторы (L)
400 Вт (до 35 °C)*
330 Вт (до 50 °C)*
Длина линии макс. 100 м
Сечение провода макс 4 мм
2
Степень загрязнения 2
Допустимая температура
среды
–30 °C ... +50 °C
Класс защиты II при условии правильной установке
Степень защиты IP 20 согласно EN 60529 при условии
правильной установки
* В случае подключения нагрузки > 300 Вт/диммер сохра-
няйте между ними расстояние 8 мм справа и слева.
8. Производитель
Theben AG
Hohenbergstr. 32
72401 Haigerloch, Germany
GERMANY
Phone +49 7474 692-0
Fax +49 7474 692-150
Addresses, telephone numbers, etc.
www.theben.de
9. Импортёр
ООО «Марбел»
Москва, Рижский проезд, 13
+7 495 737 9887
sales-msk@marbel.ru
Санкт-Петербург, Митрофаньевское шоссе, 2к2
+7 812 644 6789
sales-spb@marbel.ru
Горячая линия:
+7 495 737 9887
+7 812 644 6789
Понедельник-Четверг с 9:00 до 18:00
Пятница с 9:00 до 17:00
hotline-msk@marbel.ru
hotline-spb@marbel.ru
www.theben.ru
