ELKO EP CRM-91HE [2/2] Потенциометр

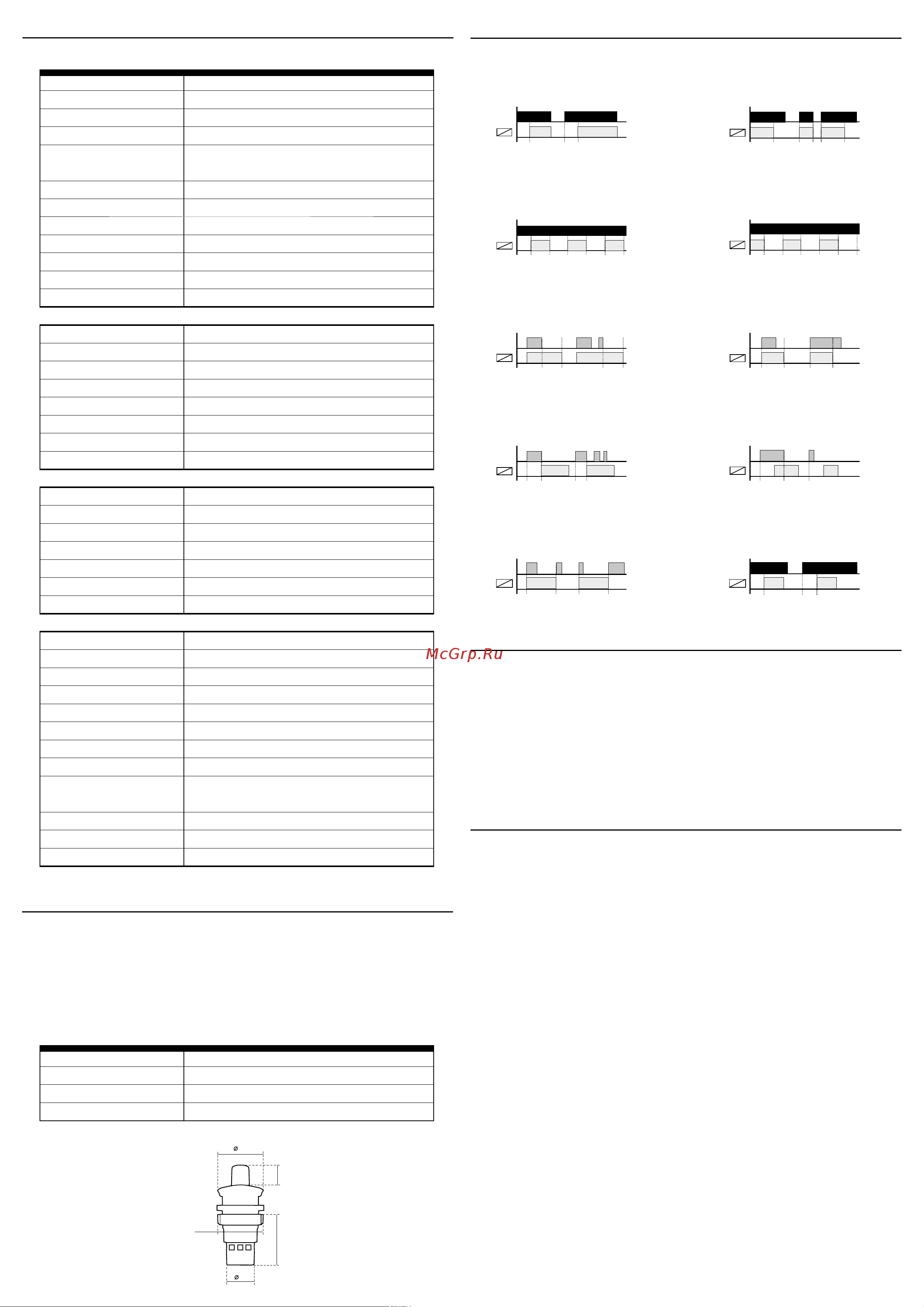

![ELKO EP CRM-91HE [2/2] Потенциометр](/views2/1813269/page2/bg2.png)
2 / 2
CRM-91HE
B1
B3
B2
27
28
17
M 22x1
15
j
PULS PULStt
U
i
S
h
tttt
S
f
tt
S
a
tt
U
d
tt t t t t
U
c
tt t t t t
U
b
tt
U
e
tt
S
g
tt
S
Внимание
Кол-во функций:
Клеммы питания:
Напряжение питания:
Мощность (видимая/убыточная):
Макс. теряемая мощность
(Un + клеммы):
Допуск напряжения питания:
Индикация напряжения:
Временной диапазон:
Настройка времени:
Отклонение времени:
Точность повторения:
Температурный коэффициент:
Выход
Количество контактов:
Номинальный ток:
Замыкаемая мощность:
Пиковый ток:
Замыкаемое напряжение:
Индикация выхода:
Механическая жизненность:
Эл. жизненность(AC1):
Управление
Управляющее напряжение:
Мощность регулир. ввода:
Клеммы управления S-A2:
Подключ. газоразрядных ламп:
Клеммы управления:
Длительность управ. импульса:
Время восстановления:
Другие параметры
Рабочая температура:
Складская температура:
Электрическая прочность:
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подкл. проводов
(мм
2
):
Размер:
Вес:
Соответствующие нормы:
10
A1 - A2
AC/DC 12 - 240 V (AC 50 - 60 Гц)
AC макс. 0.7 - 3 VA / DC макс. 0.5 - 1.7 W
4 W
-15%; + 10%
зеленый LED
0.1 с - 10 дней
поворотным переключателем, внешним потенциометром
5 % - при механической настройке
0.2 % - стабильность настроенного параметра
0.01 % / °C, нормальное значение = 20 °C
1x переключающий (AgNi)
16 A/AC 1
4000 VA/AC1, 384 W / DC
30 A / < 3 c
250 V AC / 24 V DC
мультифункциональный красный LED
3x10
7
0.7x10
5
AC/DC 12 - 240 V (AC 50 - 60 Гц)
AC 0.025-0.2 VA/DC 0.1-0.7 W
Да
Нет
A1-S
мин. 25 мс / макс. неограничено
макс. 150 мс
-20.. 55 °C
-30.. 70 °C
4 кV (питание - выход)
произвольное
DIN рейка EN 60715
IP40 со стороны лицевой панели / IP20 клеммы
III.
2
макс. 1x 2.5, макс. 2x 1.5 /
с изоляцией макс. 1x 2.5
90 x 17.6 x 64 мм
75 Гр.
EN 61812-1, EN 61010-1
Технические параметры
Устройство предназначено для подключения к 1-фазной сети AC/DC 12-240 V, должно
быть установлено в соответствии с указаниями и нормами, действующими в стране
использования. Монтаж изделия должен быть произведен с учетом инструкций
и нормативов данной страны. Монтаж, подключение, настройку и обслуживание
может проводить специалист с соответственной электротехнической квали-
фикацией, который пристально изучил эту инструкцию применения и функции
изделия. Автомат оснащен защитой от перегрузок и посторонних импульсов в
подключенной цепи. Для правильного функционирования этих охран при монтаже
дополнительно необходима охрана более высокого уровня (А, В, С) и нормативно
обеспеченная защита от помех коммутирующих устройств (контакторы, моторы,
индуктивные нагрузки и т.п.). Перед монтажом необходимо проверить не находится
ли устанавливаемое оборудование под напряжением, а основной выключатель
должен находится в положении “Выкл.” Не устнавливайте реле возле устройств с
эллектромагнитным излучением. Для правильной работы изделие необходимо
обеспечить нормальной циркуляцией воздуха таким образом, чтобы при его
длительной эксплуатации и повышении внешней температуры не была превышена
допустимая рабочая температура. При установке и настройке изделия используйте
отвертку шириной до 2 мм. К его монтажу и настройкам приступайте соответственно.
Монтаж должен производиться, учитывая, что речь идет о полностью электронном
устройстве. Нормальное функционирование изделия также зависит от способа
транспортировки, складирования и обращения с изделием. Если обнаружите
признаки повреждения, деформации, неисправности или отсутствующую деталь -
не устанавливайте это изделие, а пошлите на рекламацию продавцу. С изделием
по окончании его срока использования необходимо поступать как с электронными
отходами.
Функции
Подсказка для проведения временных настроек
(для длительного периода)
Пример настройки времени на 8 час.:
На потенциометре для грубой настройки установите диапазон 1 - 10 сек На внешнем
потенциометре для точной настройки времени установите 8 сек., проверьте
правильность настройки (напр. секундомером).
Потенциометр для грубой настройки переведите на выбранный диапазон 1 - 10 час
и точную настройку времени не изменяйте.
Потенциометр
Внешний управляющий потенциометр можно подключить макс. на расстоянии 10 м
от реле CRM-91HE, напр. в распредщите. Внешний потенциометр имеет защиту IP65
с лицевой стороны и IP20 с тыльной стороны. Необходимо правильно подключить
потенциометр с устройством. Клеммы на изделии должны быть подключены к
идентично обозначенным клеммам на потенциометре.
Потенциометр:
Защита:
Сечение подключ. проводов (мм
2
):
Вес потенциометра:
47 кΩ, линеар
со лицевой стороны - IP65 / сзади - IP20
макс. 1.5 с изоляцией / без гильзы макс. 2.5
22 Гр.
Задержка включения после подачи
напряжения питания
Задержка выключения, реагирующая
на замыкание управляющего
контакта и не зависящая от
продолжительности соединения
Задержка выключения после подачи
напряжения питания
Циклование, начинающееся паузой
после подачи напряжения питания
Циклование, начинающееся
импульсом после подачи напряжения
питаня
Задержка выключения после размыкания
управляющего контакта с моментальным
замыканием вывода
Задержка выключения после
размыкания управляющего контакта с
задержанным выводом
Задержка выключения после
замыкания и размыкания
управляющего контакта
Генератор импульсов (puls = 0.5c)Импульсное реле
