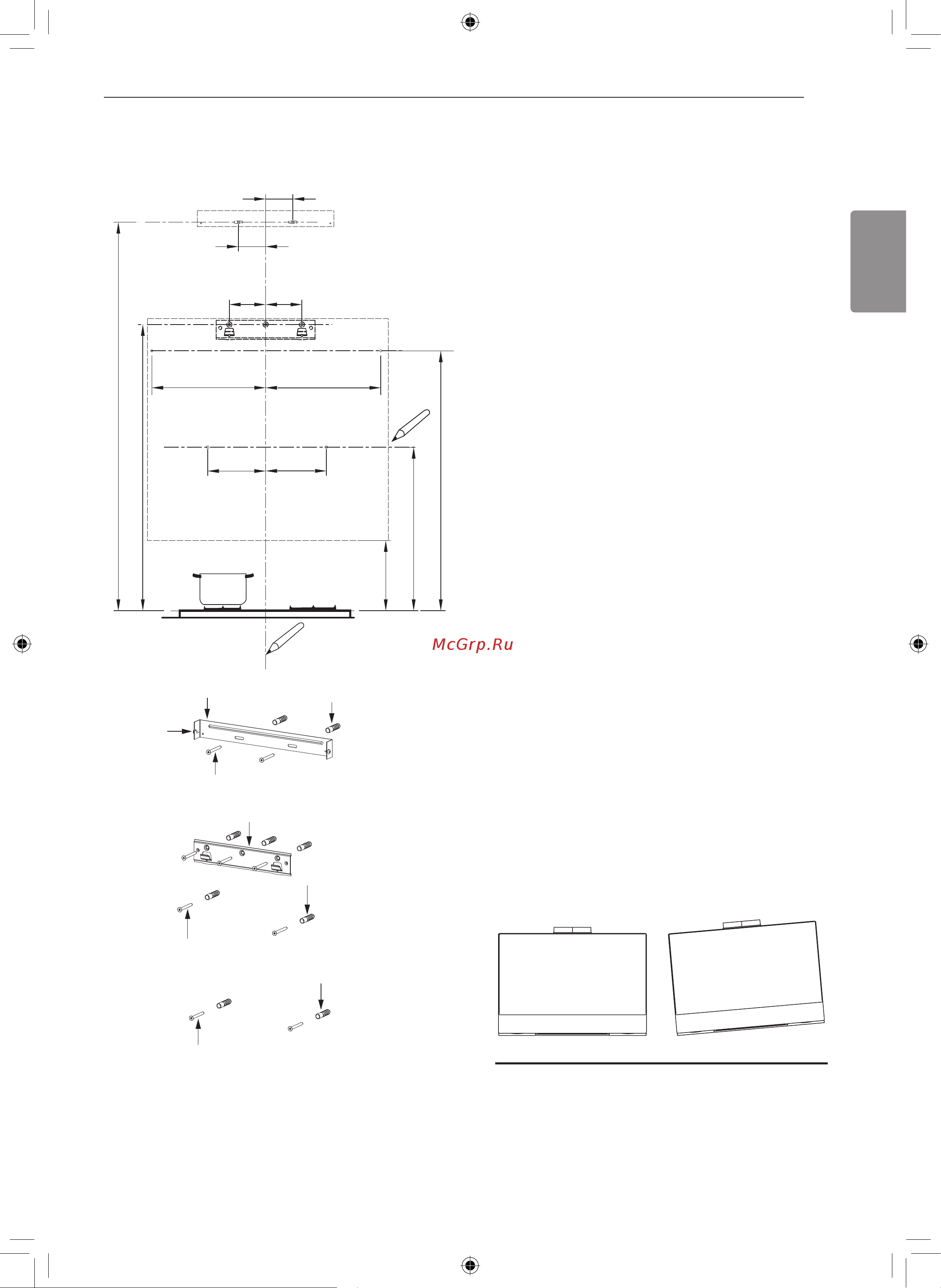

LG HCEZD2427B [19/28] Қабырғаны тесу және кронштейн орнату
![LG HCEZD2427B [19/28] Қабырғаны тесу және кронштейн орнату](/views2/1820107/page19/bg13.png)
7
ОРНАТУ
ҚАЗАҚ
Қабырғаны тесу және
кронштейн орнату
60
A
(1)
60
80
80
B
(2)
C
250
250
C
(3)
130
130
1320 - 1700
926
530
730
910
②
③
④
①
⑤
④
④
⑤
⑤
(қосымша)
(1)
(2)
(3)
Алғашқы қадамда төмендегі сызбалардағы
нұсқауларды орындаңыз:
•
Cорғышты орналастыратын жердің дәл ортасына
төбеге дейін немесе ең жоғарғы шекке дейін тік
сызық.
•
Плита бетінен 1320–1700 мм жоғары А көлденең
сызығы.
•
Плита бетінен кемінде 926 мм жоғары В көлденең
сызығы
•
Плита бетінен кемінде 730 (немесе 910) мм жоғары
С көлденең сызығы.
Белгілеу орындары:
•
А көлденең сызыққа, тік анықтамалық сызықтан
60 мм оңға қарай белгі (1) қойыңыз.
•
Осыны басқа жағына да жасап, екі белгінің бір
деңгейде болуын тексеріңіз.
•
В көлденең сызыққа, тік анықтамалық сызықтан
80 мм солға қарай белгі (2) қойыңыз.
•
Осыны басқа жағына да және анықтамалық
сызыққа да жасаңыз да, екі белгінің бір деңгейде
болуын тексеріңіз.
•
С көлденең сызыққа, тік анықтамалық сызықтан 130
(қаласаңыз 250) мм оңға қарай белгі (3) қойыңыз.
•
Осыны басқа жағына да жасап, екі белгінің бір
көлденең деңгейдегі сызықта болуын тексеріңіз.
Кронштейндерді орнатыңыз:
•
Белгіленген (1) (2) (3) орындарын ɸ10 мм бұрғымен
тесіңіз.
•
Қабырға бітеуіштерін
⑤
(1) (2) (3) тесіктеріне салыңыз.
•
сорғышты бекітетін кронштейнді
①
ауа сорғышпен
бірге берілетін
④
(5 x 50) үш бұрандамен бекітіңіз.
•
Мұржаны бекітетін кронштейнді
②
сорғышпен бірге
берілетін
④
(5 x 50) екі бұрандамен бекітіңіз.
Ауа сорғыш корпусын ілу:
•
Панельді ашыңыз.
•
Метал май сүзгісін берілген тұтқасынан ұстап
шығарып алыңыз.
•
Cорғыш корпусын кронштейнге
①
іліңіз.
•
Cорғыш корпусының деңгейін түзетіңіз.
Дұрыс Дұрыс емес
•
Cорғыш корпусының ішкі жағынан қабырға
бітеуіштеріне
⑤
белгілерге (3) бұрандаларды
④
бекітіңіз.
•
Сүзгіні сорғышқа орнатыңыз.
•
Панельді жабыңыз.
