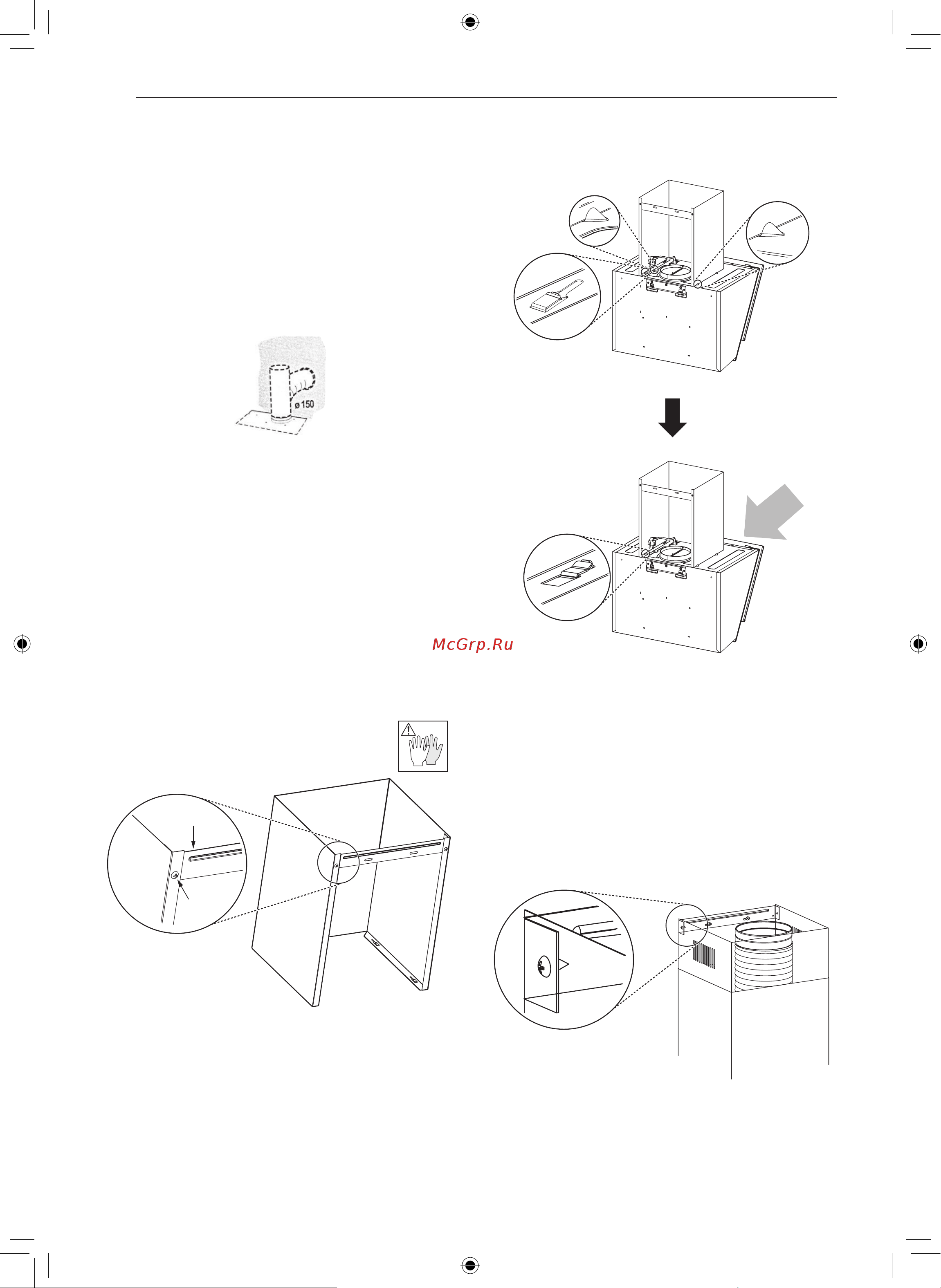

![LG HCEZD2427B [8/28] Воздуховодный узел](/views2/1820107/page8/bg8.png)
8
МОНТАЖ
Подключение
Модель вытяжной системы с
воздуховодным каналом
Для установки вытяжной системы с воздуховодным
каналом, подсоедините купол вытяжки к воздуховоду
с помощью гибкой или жесткой трубы ɸ150 мм.
•
Зафиксируйте вытяжную трубу в нужном
положении с помощью достаточного количества
трубных зажимов (не входят в комплект).
Воздуховодный узел
Воздуховод может быть установлен только с куполом
вытяжки.
Нижняя декоративная накладка
воздуховода
•
Прикрепите кронштейн для крепления воздуховода
②
к нижней декоративной накладке воздуховода с
помощью двух винтов
③
(4,2 x 9,5), поставляемых
в комплекте с вытяжкой.
②
③
•
Слегка раздвиньте боковые стенки газохода и
повесьте его на купол вытяжки, убедившись в их
надежной фиксации.
НАДАВИТЬ
Верхняя декоративная накладка
воздуховода
•
Слегка раздвиньте две стенки верхнего
воздуховода и повесьте его между стеной и
кронштейном
②
, прикрепленным к нижней
декоративной накладке воздуховода.
•
Прикрепите верхнюю часть воздуховода к
кронштейну
②
с помощью двух винтов
③
(4,2 x 9,5),
поставляемых в комплекте с вытяжкой.
