7
МОНТАЖ
РУССКИЙ

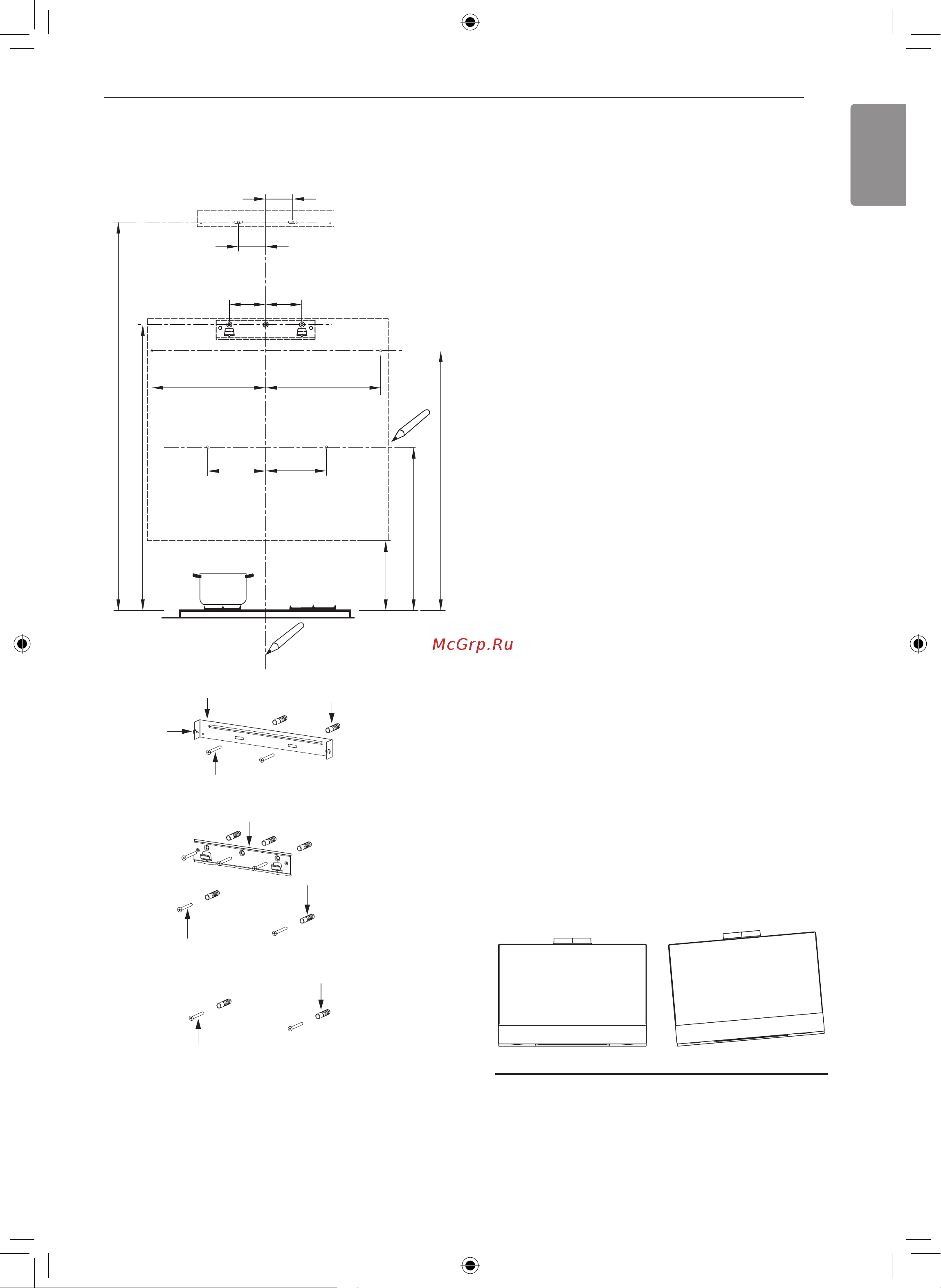

Установка настенных
крепежей
60
A
(1)
60
80
80
B
(2)
C
250
250
C
(3)
130
130
1320 - 1700
926
530
730
910
②
③
④
①
⑤
④
④
⑤
⑤
(Дополнительно)
(1)
(2)
(3)
Сначала сделайте следующую разметку:
•
Проведите вертикальную линию по центру
размещения вытяжки до потолка или другого
верхнего ограничения.
•
Проведите горизонтальную линию A на высоте
1320–1700 мм над плитой.
•
Проведите горизонтальную линию B на высоте как
минимум 926 мм над плитой.
•
Проведите горизонтальную линию C на высоте 730
(910 дополнительно) мм над плитой.
Отметьте точки:
•
Отметьте точку (1) на горизонтальной линии A в
60 мм справа от вертикальной осевой линии.
•
Отметьте точку с левой стороны на том же
расстоянии от вертикальной линии, следя за тем,
чтобы обе точки располагались на одном уровне.
•
Отметьте точку (2) на горизонтальной линии B в 80
мм справа от вертикальной осевой линии.
•
Отметьте точку с левой стороны на том же
расстоянии от вертикальной линии и на самой
вертикальной линии, следя за тем, чтобы все три
точки располагались на одном уровне.
•
Отметьте точку (3) на горизонтальной линии
C в 130 (250 дополнительно) мм справа от
вертикальной осевой линии.
•
Отметьте точку с левой стороны на том же
расстоянии от вертикальной линии, следя за
тем, чтобы обе точки располагались на той же
горизонтальной линии.
Прикрепите кронштейны:
•
С помощью сверла ɸ10 мм просверлите отверстия
в отмеченных точках (1) (2) (3).
•
В отверстия (1) (2) (3) вставьте дюбели
⑤
.
•
Прикрепите кронштейн для крепления купола
вытяжки
①
с помощью трех винтов
④
(5 x 50),
поставляемых в комплекте.
•
Прикрепите кронштейн для крепления воздуховода
вытяжки
②
с помощью двух винтов
④
(5 x 50),
поставляемых в комплекте.
Повесьте купол вытяжки:
•
Откройте панель.
•
Снимите металлический жироулавливающий
фильтр с помощью предназначенных для этого
ручек.
•
Повесьте купол вытяжки на кронштейн
①
.
•
Выровняйте купол вытяжки.
Правильно Неправильно
•
С внутренней стороны корпуса купола вытяжки
прикрепите винты
④
к дюбелям
⑤
в точках (3).
•
Вставьте фильтр в купол вытяжки.
•
Закройте панель
