Firmware V 6.8
16
- горит светодиод „bar“, дисплей показывает давление в системе ОС в барах

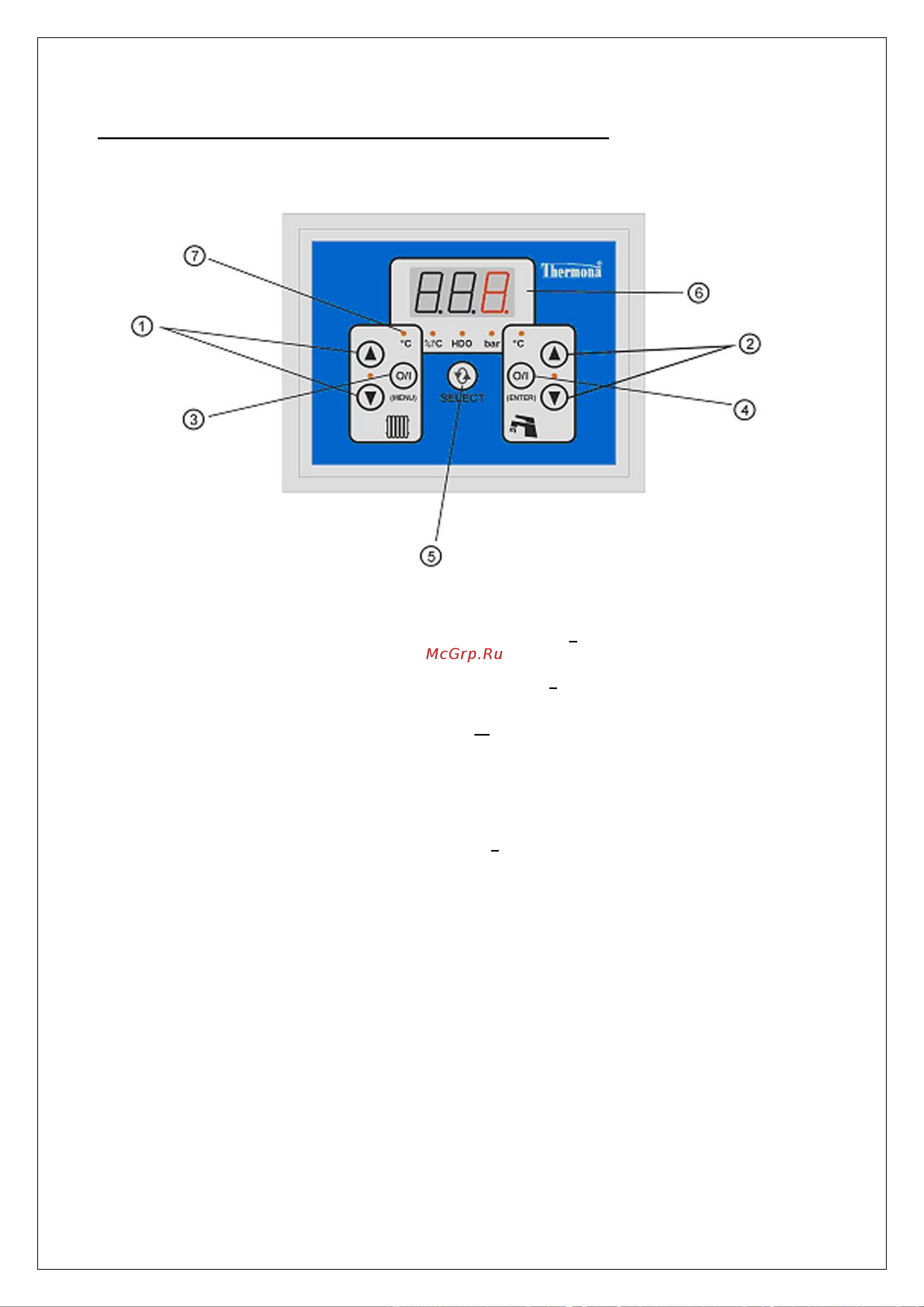

Органы управления автоматики (доступ для пользователя):
1. Кнопки индикации и установки температуры отопления 1 - больше/меньше, далее –
перелистывание в сервисном меню, если выбрано.
2. Кнопки индикации и установки температуры ГВС 2 - больше/меньше, далее – можно менять
мигающее значение выбранного в меню параметра
3. Кнопка включение / отключение отопления 3 (MENU)
- нажатие на время болеее 5 сек - вход в первую часть меню, выход из меню (короткое нажатие)
- второе нажатие кнопки на время более 5 сек, из первой части меню разрешит вход в меню сервисного
инжененра (нажимать при достижении параметра diS)
- в обычном режиме служит для включения/выключения обогрева отопительной системы
4. Кнопка включение / отключение нагрева ГВС 4 (ENTER) (короткое нажатие)
- в сервисном меню запомнит измененные параметры
- в обычном режиме служит для включения/выключения обогрева ГВС в бойлере косвенного нагрева
5. SELECT - кнопка отображения параметров:
- температура (согласно меню и выбора)
- давление воды (Бар)
- текущая мощность котла (кВт)
- сообщение об отказах (последний отказ)
6. 3-х местный семисегментный LED дисплей
7. 7 светодиодов выбранных функций
