Firmware V 6.8
72

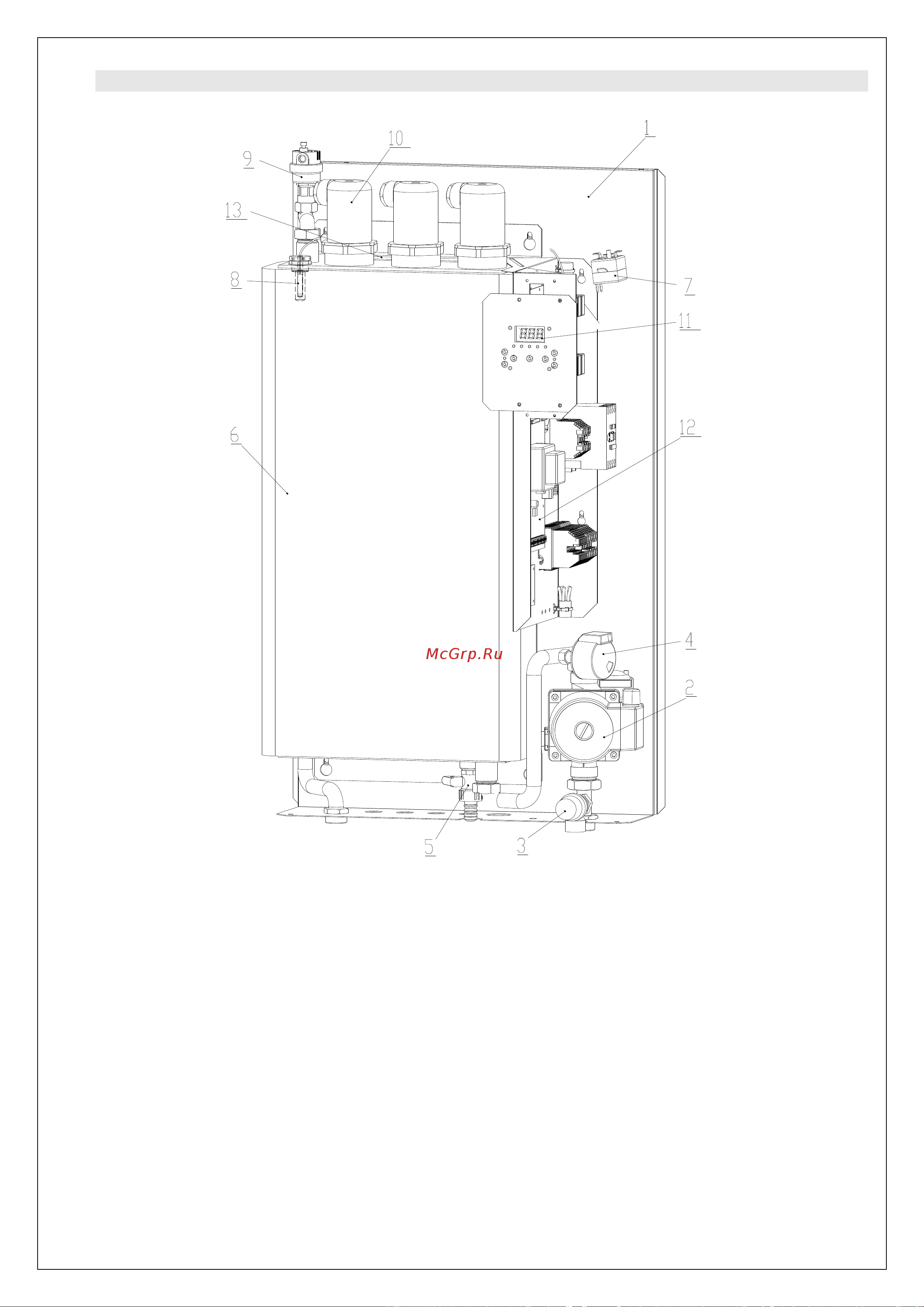

Комплект котла THERM EL 8, 15, 23 (кВт)
1 – Рама котла
2 - Насос
3 - Предохранительный клапан
4 – Датчик давления
5 – Сливной вентиль (1/2")
6 – Теплообменник котла
7 – Аварийный термостат (датчик размещен в гильзе вместе с температурным датчиком)
8 – Температурный датчик
9 – Вентиль удаления воздуха
10 – Нагревательный стержень
11 – Дисплей управления
12 – Автоматика котла
13 – Расширительный бак 7 л
