Firmware V 6.8
43
КНОПКА ВОЗВРАТА В ИСХОДНЫЙ ЭКРАН
По истечении четырёх минут без нажатия любой из кнопок произойдёт автоматический переход в исходный экран.

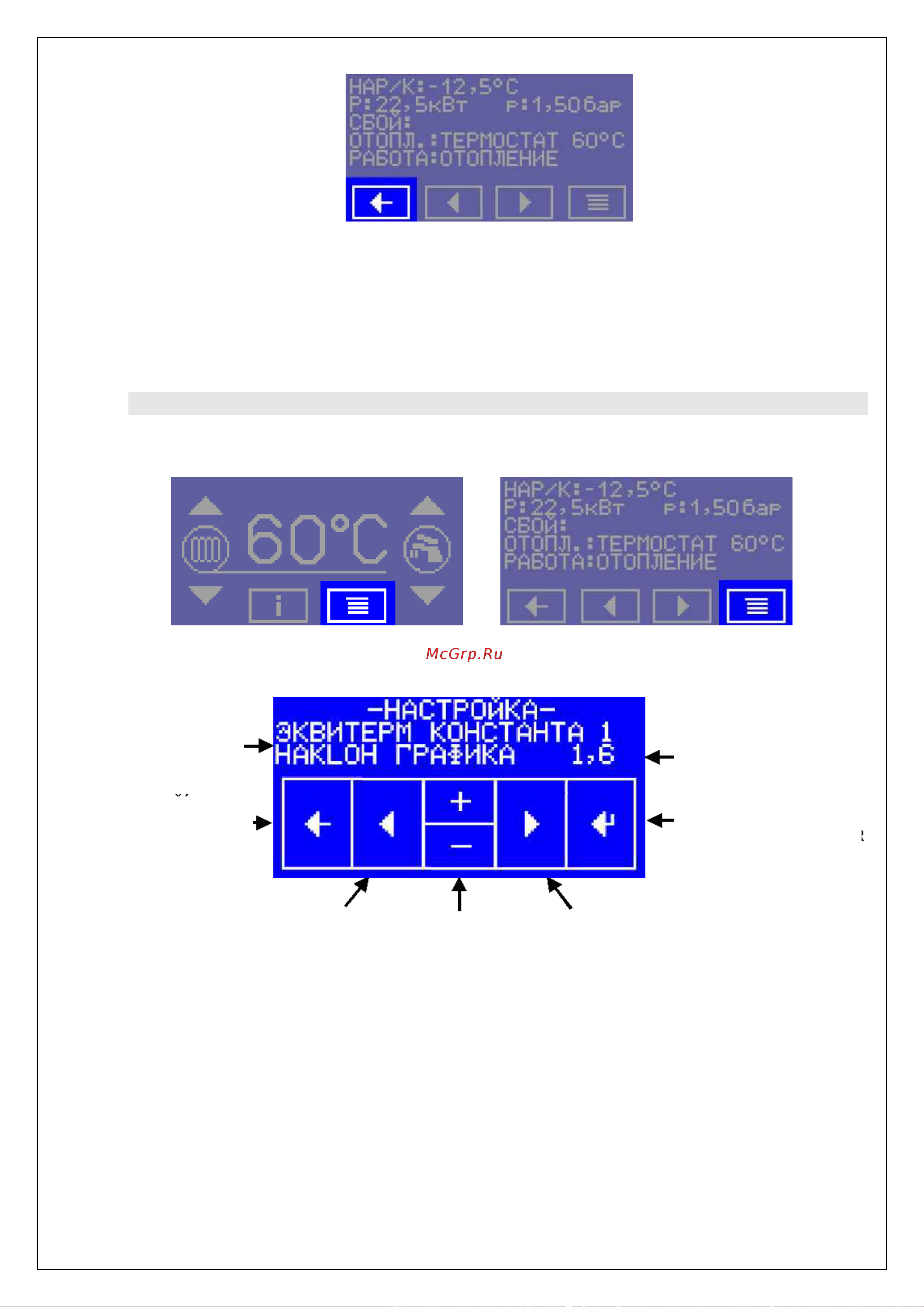

Меню пользователя – сенсорный дисплей
КНОПКА ВХОДА В МЕНЮ ПОЛЬЗОВАТЕЛЯ
ИЗ ИСХОДНОГО ЭКРАНА ИЗ ИНФОРМАЦИОННОГО ЭКРАНА
ЭКРАН МЕНЮ ПОЛЬЗОВАТЕЛЯ
Между позициями меню можно переходить кнопками НАЗАД и ДАЛЬШЕ. Для изменения задаваемого значения
предназначены кнопки + и -. Заданное значение в меню нужно подтвердить нажатием кнопки ПОДТВЕРЖДЕНИЕ.
Выход из меню и окончание ввода производится нажатием кнопки ДЛЯ ВЫХОДА ИЗ МЕНЮ.
Устанавливаемое значение на дисплее мигает.
Некоторые позиции меню пользователя отображаются условно – в зависимости от настройки иных позиций.
УСТАНАВЛИВАЕМАЯ
ВЕЛИЧИНА
КНОПКА ВЫХОДА ИЗ
МЕНЮ
УСТАНАВЛИВАЕМОЕ
ЗНАЧЕНИЕ
КНОПКА
ПОДТВЕРЖДЕНИЯ
ENTER
КНОПКА ДАЛЬШЕ
КНОПКА ИЗМ.
ЗНАЧЕНИЯ
КНОПКА
ПРЕДЫУЩ.
