Firmware V 6.8
32
i.06 требуемое значение температуры отопительной воды – по встроенному термостату помещения
i.07 требуемое значение температуры отопительной воды – по OpenTherm
i.08 требуемое значение температуры отопительной воды – по встроенному каскадному регулятору, её
устанавливает ведущий котёл, действительна для него и ведомых котлов, это значение i.10 ведущего котла,
переданное в остальные котлы по коммуникации в каскаде
i.09 требуемое значение температуры отопительной воды на подаче из каскада, это входное значение для
каскадного регулятора, имеет значение только для ведущего котла
i.10 требуемое значение температуры отопительной воды для всех котлов в каскаде, выход встроенного
каскадного регулятора управляющего котла, имеет значение только для ведущего котла
i.11 требуемое значение температуры ГВС – актуальное действительное

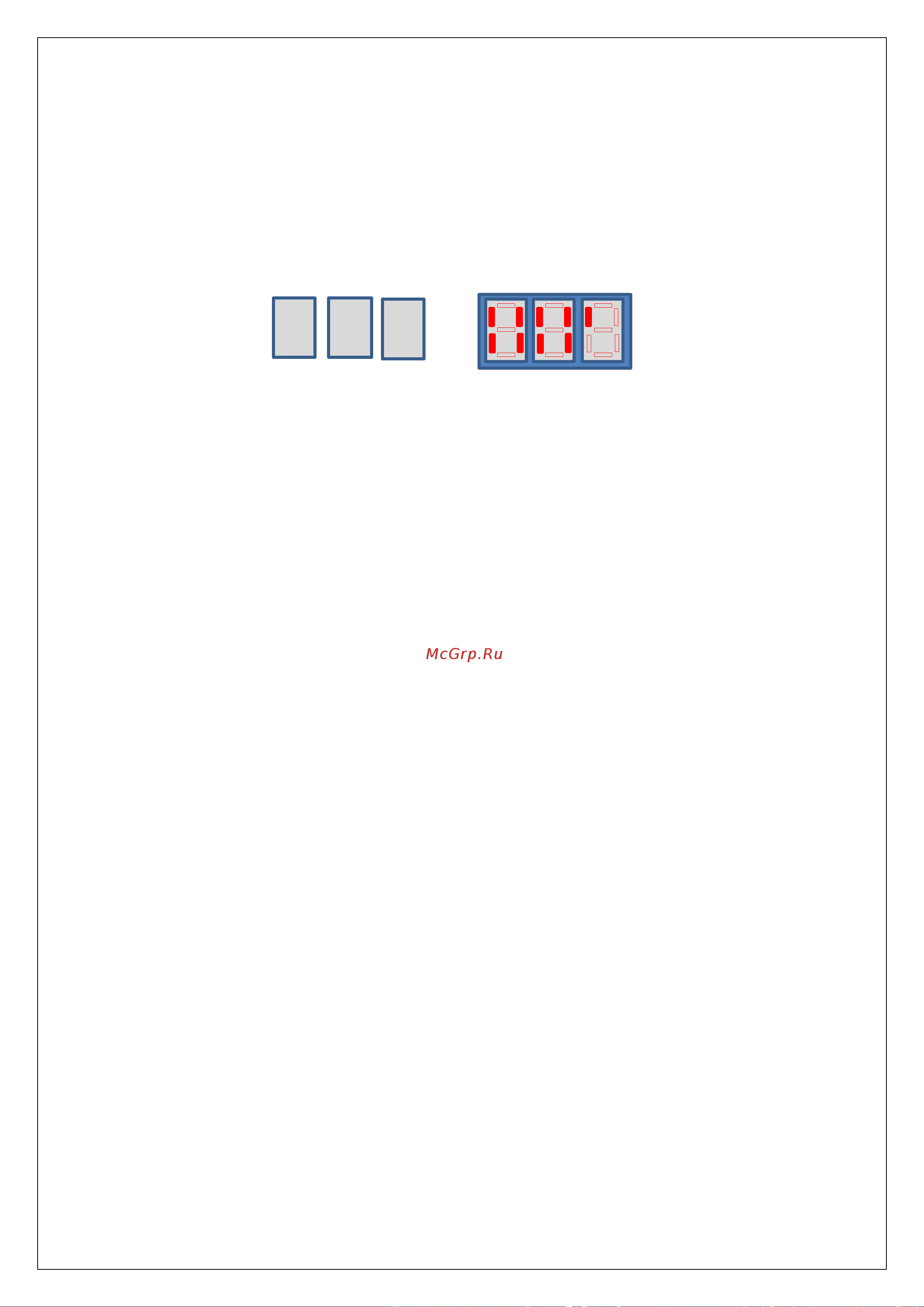

i.12 состояние двоичных входов – замкнутые контакты сигнализируют вертикальные сегменты дисплея с левого
края:
1 2 3 4 5
6 7 8 9
1 Аварийный термостат
2 Блокада 2
3 Сигнал ОДУ
4 Разгрузочное реле OR1
5 Разгрузочное реле OR2
6 Термостат помещения PT
7 Термостат бойлера TB
8 Ночной режим NU
9 Напорный/проточный
выключатель TL
i.13 состояние GSM модуля
0 поиск модуля – после включения автоматика хочет установить связь с GSM модулем
1 инициализация – конфигурация установленного модуля, регистрация в мобильной сети
2 заблокировано – регистрация в мобильной сети не прошла – или нет SIM карты или неправильно
задали PIN
3 готовность – модуль зарегистрирован в мобильной сети, переходит на мониторинг коммуникации
с котлом
4 отправляет SMS – отправляет SMS сообщение или после прозвона или на основе SMS запроса
5 контроль SMS – контролирует прихожие SMS
i.14 уровень GSM сигнала от GSM 0 (самый слабый) по 7 (самый хороший)
i.15 текущие ограничения производительности сигналом ОДУ
i.16 текущие ограничения производительности сигналами реле разгрузки OR1, OR1
i.17 текущие ограничения производительности по каналу коммуникации ОТ/+
i.18 текущие ограничения производительности после включения отопления
i.19 текущие ограничения производительности в зависимости от режима работы (отопление / обогрев ГВС)
i.20 текущие ограничения производительности котла работающего в каскаде
tYP P6.1 Настройка типа котла
Возможности настройки:
L. 8 Котёл с одним нагревательным стержнем, 3 нагревательных элемента, каждый мощностью 2,5 кВт
L.15 Котёл – 2 нагревательных стержня, 6 нагревательных элементов, каждый мощностью 2,5 кВт
L.23 Котёл – 3 нагревательных стержня, 9 нагревательных элементов, каждый мощностью 2,5 кВт
(исходная настройка)
L.30 Котёл – 4 нагревательных стержня, 12 нагревательных элементов, каждый мощностью 2,5 кВт,
9 ступеней управления мощностью (5,0 – 2,5 – 2,5 – 5,0 – 2,5 – 2,5 – 5,0 – 2,5 – 2,5 кВт),
L.38 Котёл – 5 нагревательных стержней, 15 нагревательных элементов, каждый мощностью 2,5 кВт,
9 ступеней управления мощностью (5,0 – 5,0 – 2,5 – 5,0 – 5,0 – 2,5 – 5,0 – 5,0 – 2,5 кВт),
L.45 Котёл – 6 нагревательных стержней, 18 нагревательных элементов, каждый мощностью 2,5 кВт,
9 ступеней управления мощностью (5,0 – 5,0 – 5,0 – 5,0 – 5,0 – 5,0 – 5,0 – 5,0 – 5,0 кВт).
EL5 Котёл – 3 нагревательных стержня, 9 нагревательных элементов, каждый мощностью 0,5 кВт
EL9 Котёл – 3 нагревательных стержня, 9 нагревательных элементов, каждый мощностью 1,0 кВт
EL14 Котёл – 3 нагревательных стержня, 9 нагревательных элементов, каждый мощностью 1,5 кВт
EL18 Котёл – 3 нагревательных стержня, 9 нагревательных элементов, каждый мощностью 2,0 кВт
(на данный момент не производится)
