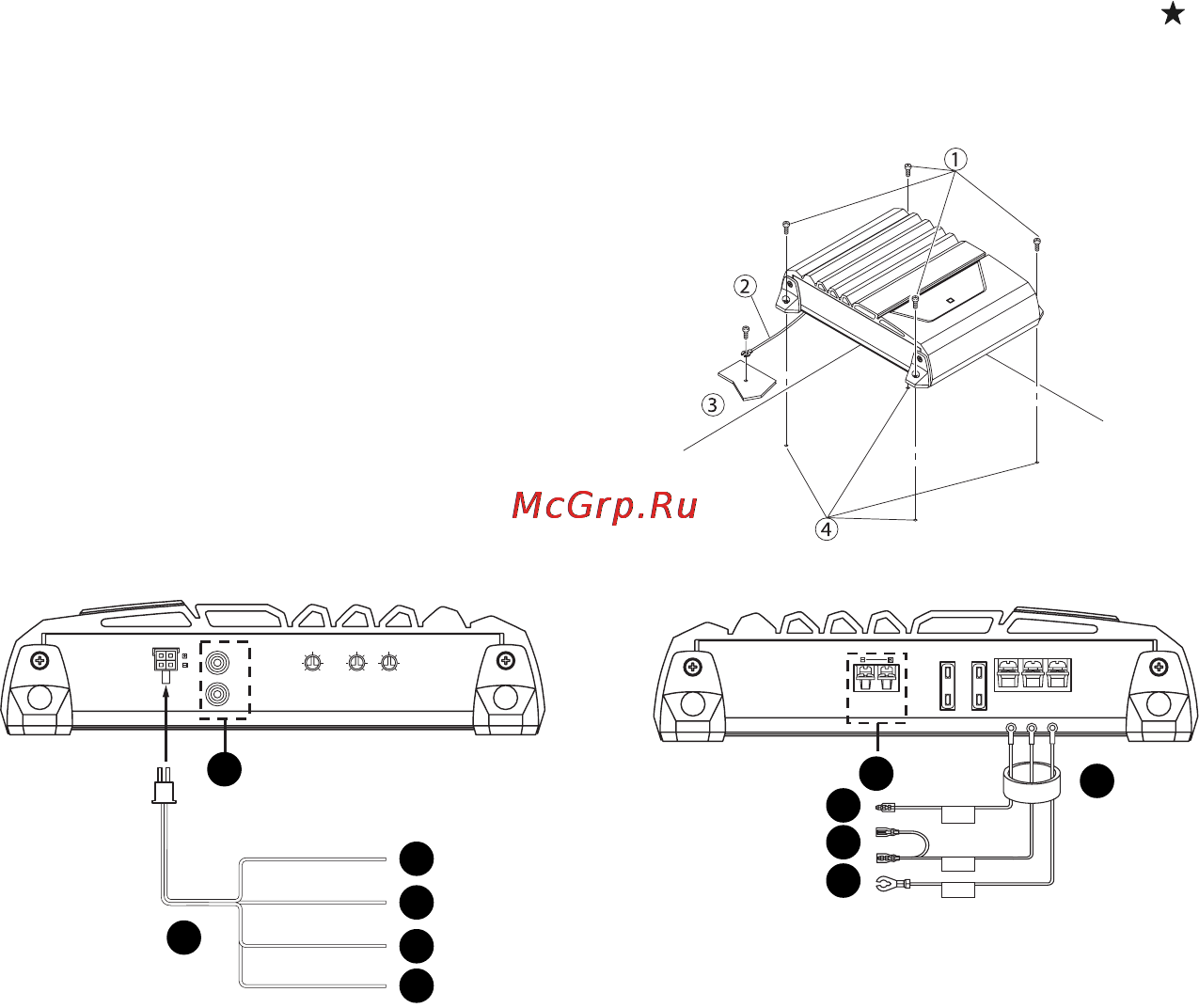

ПРОКЛАДЫВАЙТЕ КАБЕЛИ ТАКИМ ОБРАЗОМ ЧТОБЫ ОНИ НЕ ИЗГИБАЛИСЬ И НЕ ЗАЩЕМЛЯЛИСЬ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРОМКАМИ Прокладывайте кабели и проводку как можно дальше от подвижных металлических деталей например направляющих для выдвижения сццений или острых или заостренных кромок Это ломакет предотвратить изгибы и повреждение проводки Если кабели пролакены через отверстие в металле используйте резиновые втулки для сохранения целостности изоляционной оплетки кабеля при его трен и и об острую кромку отверстия НЕ УСТАНАВЛИВАЙТЕ СИСТЕМУ В МЕСТАХ С ВЫСОКОЙ ВЛАЖНОСТЬЮ ИЛИ ЗАПЫЛЕННОСТЬЮ Не устанавливайте систему в местах с высоким уровнем влажности или запыленности Влага или пыль могут стать причиной выхода системы из строя ИНСТАЛЛЯЦИЯ Вследствие высокой выходной мощности усилителя MRP M350 во время его эксплуатации выделяется значительное количество тепла По этой причине усилитель следует устанавливать в месте обеспечивающем свободную циркуляцию воздуха например в багажнике Для получения информации об альтернативных местах установки усилителя обратитесь к вашему авторизированному дилеру фирмы Alpine 1 Используя усилитель в качестве шаблона отметьте четыре точки для крепления винтов 2 Убедитесь в отсутствии каких либо предметов под поверхностью которые могут быть повреждены во время сверления отверстий 3 Просверлите четыре отверстия для винтов 4 Расположите усилитель MRP M350 поверх просверленных отверстий и закрепите его с помощью четырех прилагаемых винтов саморезов ПРИМЕЧАНИЕ Для надежного подключения заземляющего провода используйте винт заранее установленный на металлической части автомобиля обозначен звездочкой Убедитесь в надежности заземления путем проверки электропроводности на минусовой клемме аккумулятора К этой же самой точке заземления подключите по возможности все остальное оборудование Это позволить избежать появления шумов Ф Винты саморезы М4 х 14 Заземляющий провод Шасси Ф Отверстия Рис 2 ПОДСОЕДИНЕНИЯ Перед выполнением подключений убедитесь в том что питание всех аудиокомпонентов отключено Подключите желтый провод питания усилителя напрямую к плюсовому контакту аккумулятора автомобиля Не подключайте данный провод к блоку предохранителей 3
