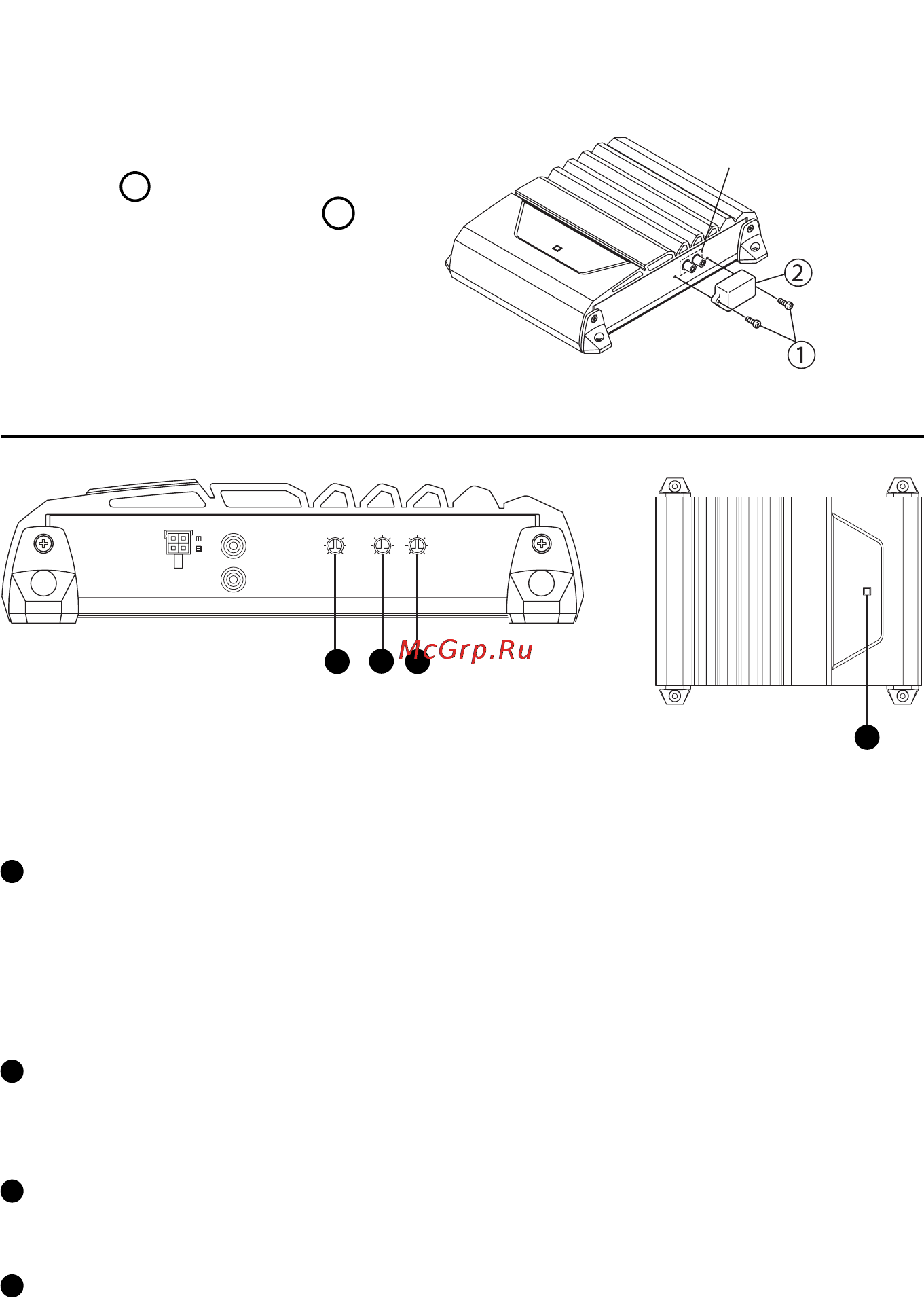

МОНТАЖ КРЫШКИ ДЛЯ ЯСА РАЗЪЕМОВ Надлежащую защиту и изоляцию ЯСА терминала можно осуществить путем монтажа крышки для ЯСА разьемов на основном аппарате после его инсталляции Монтаж крышки для ЯСА разьемов следует выполнять по завершении всех необходимых подсоединений и проверки работоспособности аппарата Способ подсоединения С помощью 2 х прилагаемых крепежных винтов Т закрепите входящую в комплект поставки крышку 2 ЯСА терминал Рис 4 УСТАНОВКИ ПЕРЕКЛЮЧАТЕЛЕЙ Регулировка усиления входного сигнала Установите ручку регулировки усиления входного сигнала на MRP M350 в минимальное положение 4V Загрузив в головной аппарат компакт диск с громкой музыкой постепенно увеличивайте уровень громкости на головном аппарате до появления помех Затем уменьшите уровень громкости на 1 единицу После этого вы можете постепенно увеличивать коэффициент усиления усилителя до появления звуковых помех из акустических систем Ручка коррекции низких частот Используется для настройки низкочастотного выхода усилителя в диапазоне от О дБ плоская ЧХ до 12 дБ Скорректируйте установку НЧ эквалайзера со средней частотой 50 Гц в соответствии с вашими предпочтениями Ручка настройки разделительного фильтра LP FILTER Обеспечивает настройку разделительного фильтра Вращая данную ручку выберите необходимую частоту разделения в диапазоне 50 200 Гц Индикатор питания Загорается при включении питания гаснет при отключении питания 6
