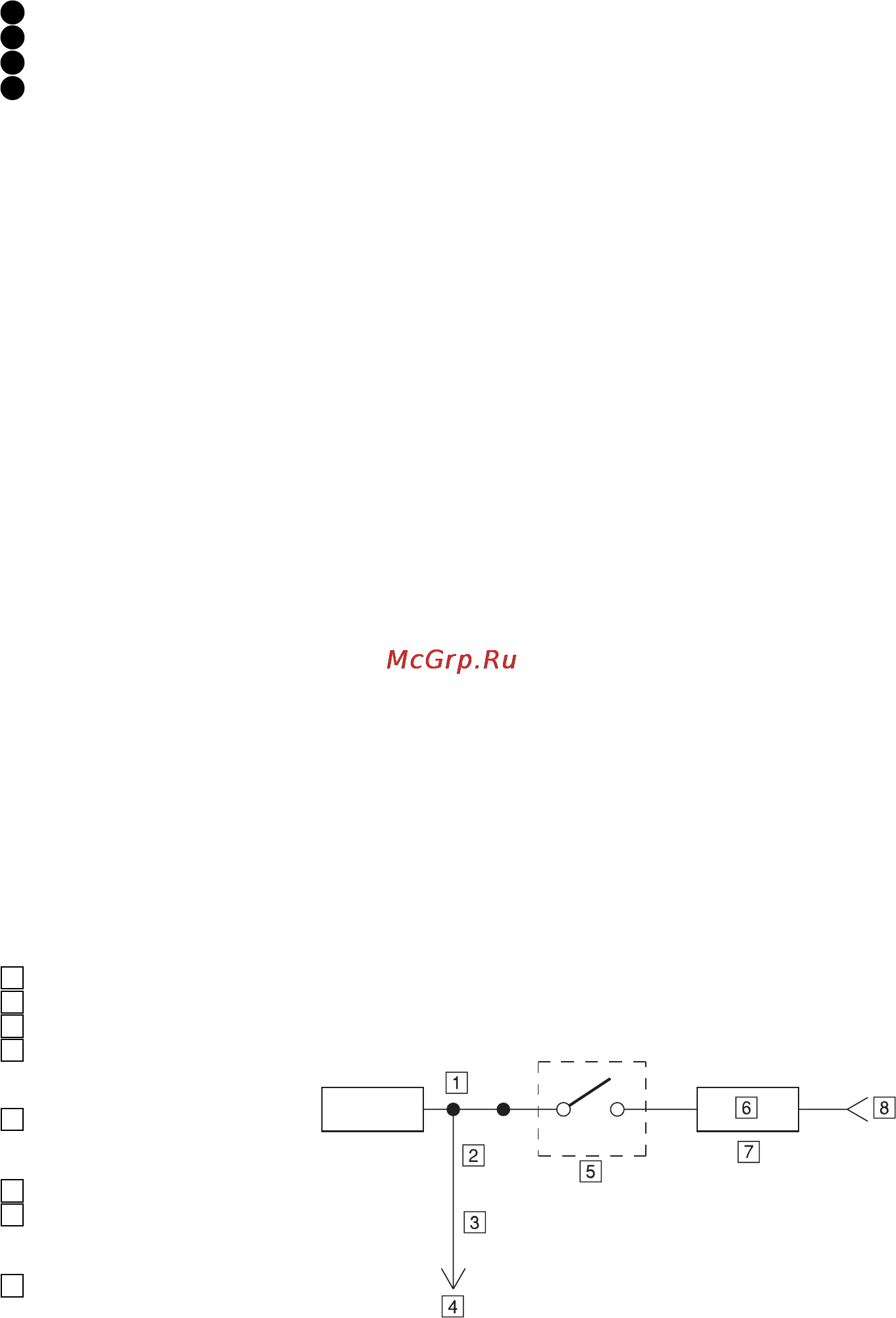

0 Левая АС Белый 0 Левая АС Белый Черный Правая АС Серый О Правая АС Серый Черный ПРИМЕЧАНИЕ В зависимости от способа подсоединения к головному аппарату при использовании входного акустического кабеля отключение аппарата может сопровождаться шумом Если вас раздражает этот шум рекомендуем подсоединить однополюсный переключатель БРЗТ см ниже ПРОВЕРКА ПОДСОЕДИНЕНИЙ Проверьте не находится ли ваш головной аппарат в одном из указанных ниже состояний см рис 3 а Головной аппарат не снабжен проводом дистанционного включения или проводом автоматической антенны б Провод автоматической антенны на головном аппарате активизируется только при включении радио отключается в режимах кассетного магнитофона или проигрывателя компакт дисков в Провод автоматической антенны на головном аппарате активизируется выходным сигналом логического уровня 5 В отрицательным триггером заземляющего типа или не поддерживает рабочее напряжение 12 В при подсоединении к другому оборудованию в дополнение к автоматической антенне В том случае если имеет место одно из вышеперечисленных состояний необходимо подключить провод дистанционного включения МРР М350 к переключаемому источнику питания зажиганию вашего автомобиля Установите предохранитель номиналом ЗА как можно ближе к отводу от замка зажигания При использовании данной схемы подсоединений включение МРР М350 и его работа будет осуществляться синхронно с включением и работой системы зажигания автомобиля В случае если данная схема работы вас не удовлетворяет последовательно с упомянутым выше предохранителем номиналом ЗА можно подсоединить однополюсный переключатель БРБТ Данный переключатель будет впоследствии использоваться для включения и выключения МРР М350 Этот переключатель следует установить таким образом чтобы максимально облегчить к нему доступ водителя Всегда проверяйте выключен ли переключатель после выключения зажигания автомобиля В противном случае усилитель останется включенным что приведет к разрядке аккумуляторной батареи 1 Синий Белый 2 Автоматическая антенна 3 Провод дистанционного включения 4 К проводам дистанцион ного включения других компонентов Alpine 0 Однополюсный переклю чатель SPST приобре тается дополнительно Предохранитель ЗА Установите как можно ближе к отводу от замка зажигания Замок зажигания S 5
