104

6.2.9 Переворот

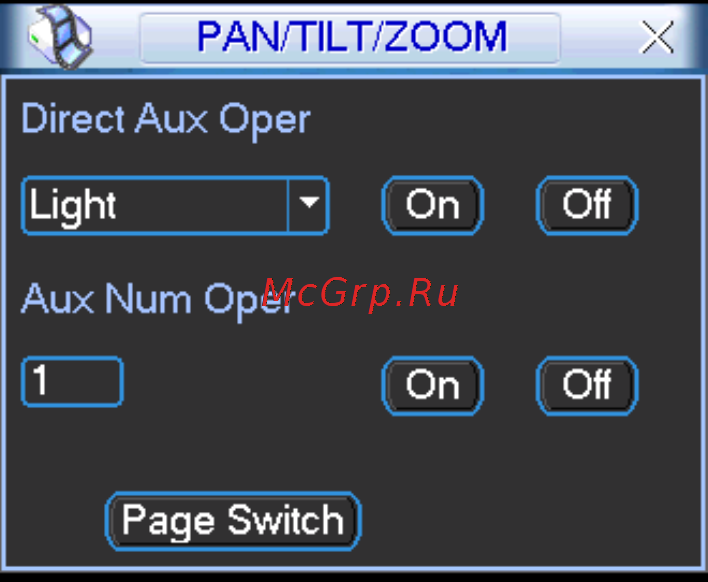

В окне, показанном на рис. 6-6, нажмите кнопку page switch, появится интерфейс,

показанный ниже (см. рис. 6-11). Здесь пользователь может установить дополнительную

функцию.

Еще раз нажмите кнопку page switch (Переключение страницы), система вернется назад

(см. рис. 6-2).

Рис. 6-11.
