21
Network Keyboard
Сетевая клавиатура
2.4 Дистанционное управление

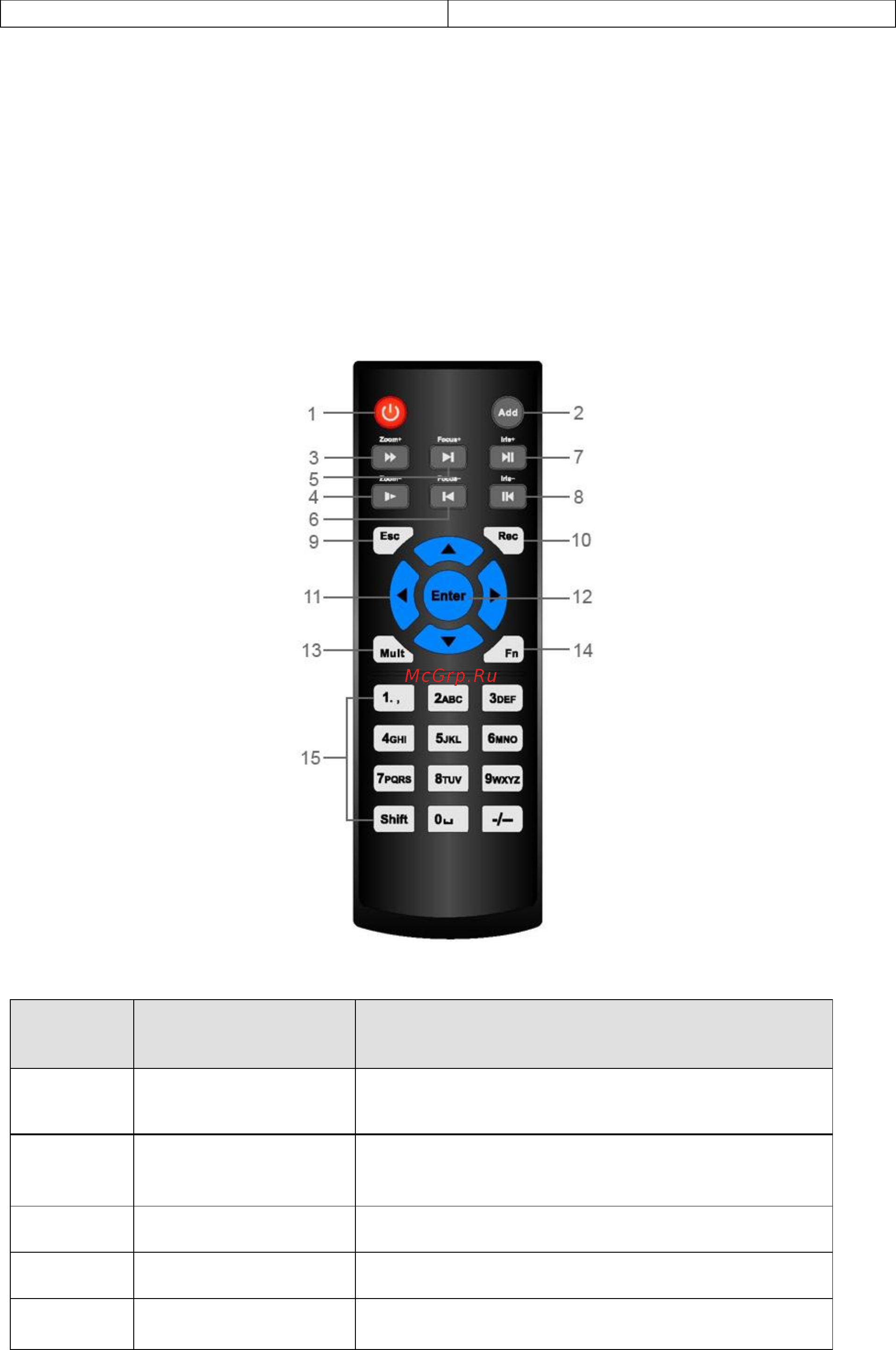

Интерфейс дистанционного управления показан на Рис. 2-5.
Обращаем внимание, что дистанционное управление не является стандартной
комплектующей и не включено в стандартный пакет предложения.
Рис. 2-5.
Пункты
согласно
рис. 2-17
Наименование
Функция
1
Кнопка питания
Нажмите кнопку для запуска или останова
устройства.
2
Адрес
Нажмите кнопку для ввода номера входного
устройства, чтобы управлять им.
3
Вперед
Различные повышенные скорости и нормальная
скорость воспроизведения.
4
Медленное
воспроизведение
Воспроизведение на различных замедленных
скоростях или нормальное воспроизведение.
5
Следующая запись
В режиме воспроизведения воспроизводит
следующее видео.
