3.7.2 Входной порт сигнала тревоги
Ниже представлена подробная информация.
Нормально разомкнутый и нормально замкнутый тип.
Соедините параллельно конец COM и конец GND детектора тревоги (Обеспечьте
внешнее питание для детектора питания).
Параллельно соедините Заземление DVR и заземление детектора тревоги.
Соедините порт NC датчика тревоги к входу (ALARM) сигнала тревоги DVR
Используйте заземление DVR, если используется внешнее питание устройства
тревожной сигнализации.

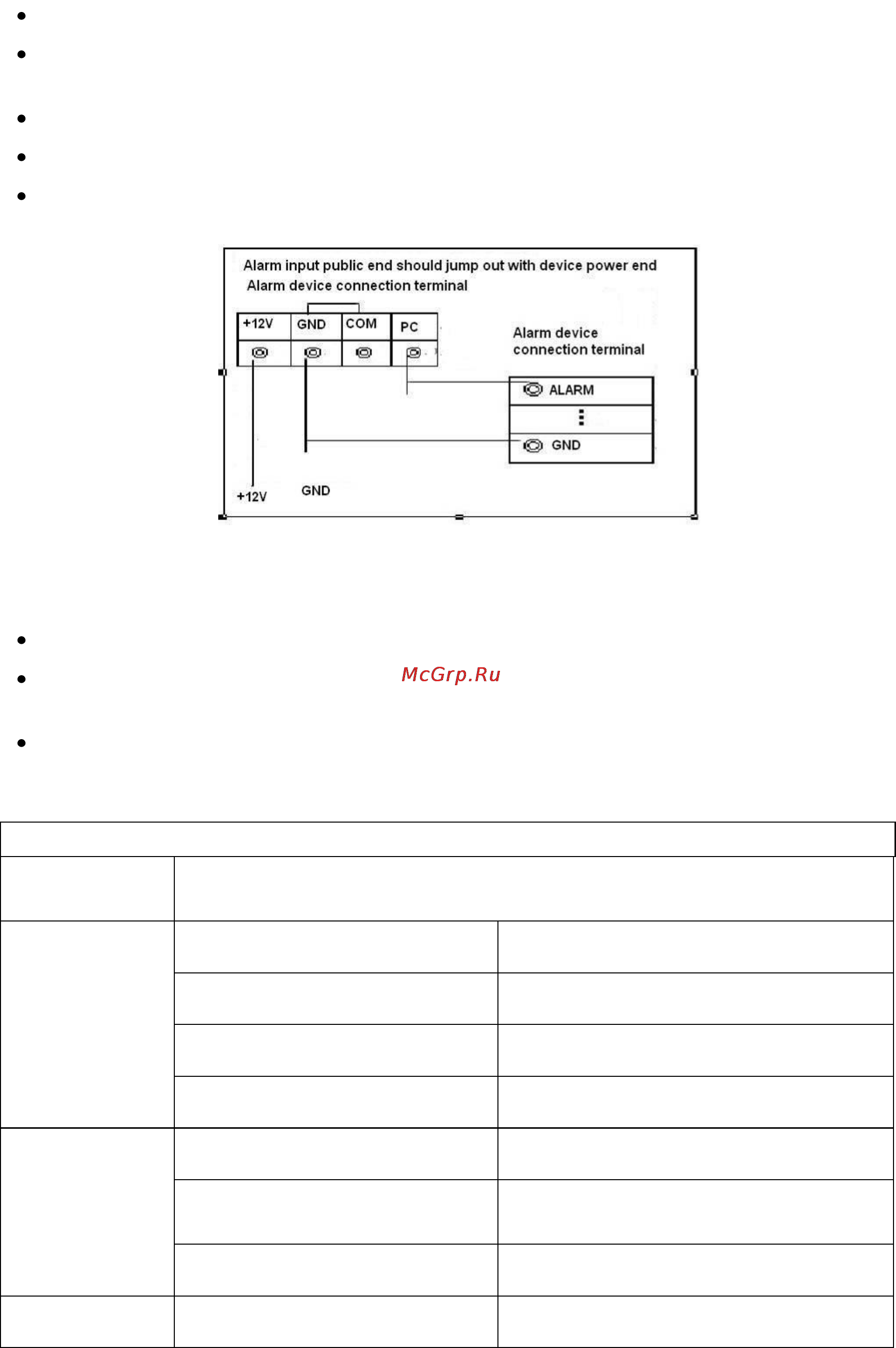

Рис. 3-5
3.7.3 Выходной порт сигнала тревоги
Обеспечьте питание для периферийного устройства тревожной сигнализации.
Во избежание перегрузки, внимательно прочтите следующий формуляр
параметров реле.
Кабель RS485 A/B используется как кабель A/B дешифратора PTZ..
Спецификация реле
Модель:
JRC-27F
Материал
контакта
Серебро
Паспортные
данные
(активная
нагрузка)
Номинальная отключающая
способность
=30 В 2 А, ~125 В 1 А
Максимальная мощность
переключения
125 ВА 160 Вт
Максимальное напряжение
переключения
~250 В, =220 В
Максимальный ток
переключения
1 A
Изоляция
Между контактами одной
полярности
~1000 В 1 минута
Между контактами разной
полярности
~1000 В 1 минута
Между контактом и
обмоткой
~1000 В 1 минута
Скачок
напряжения
Между контактами одной
полярности
1500 В (10×160 мкс)
